Varför SiC-belagd grafitsusceptor är avgörande för halvledarepitaxi

När halvledarenheter fortsätter att utvecklas mot högre effekt, högre frekvens och större integration, har kraven på epitaxiell tillväxtutrustning blivit allt mer krävande. Oavsett om de producerar SiC-kraftenheter, GaN RF-komponenter, LED-chips eller epitaxiella kiselskivor, litar tillverkare på en kritisk komponent inuti reaktorn - den SiC-belagda grafitsusceptorn.

Även om den sällan är synlig utanför reaktionskammaren, påverkar denna komponent direkt enhetlighet för skivans temperatur, partikelgenerering, beläggningslivslängd och slutligen enhetens utbyte.

Vad är en SiC-belagd grafitsusceptor?

En SiC-belagd grafitsusceptor är en precisionskonstruerad grafitkomponent skyddad av en tät kemisk ångavsättning (CVD) kiselkarbidbeläggning.

Inuti en epitaxiell reaktor utför susceptorn flera kritiska funktioner:

• Stöder halvledarskivor under hela tillväxtprocessen
• Överför värme jämnt från värmaren till wafern
• Roterar tillsammans med wafern för att förbättra filmens enhetlighet
• Bibehåller dimensionsstabilitet under upprepad termisk cykling
• Skyddar grafitsubstratet från korrosiva processgaser

Beroende på processen kan susceptorer utformas som pannkakssusceptorer, trumsusceptorer, brickor, waferbärare eller skräddarsydda reaktorkomponenter.

Varför inte använda Bare Graphite?

Grafit har länge varit erkänt som ett av de bästa högtemperaturtekniska materialen på grund av dess:

· Utmärkt värmeledningsförmåga

· Låg termisk expansionskoefficient

· Hög temperaturstabilitet

· Enkel bearbetning

· Låg densitet

Emellertid är bar grafit olämplig för direkt halvledarbearbetning.

Under epitaxi angriper processgaser såsom H2, HCl, NH3, silan, klorsilaner och metallorganiska prekursorer kontinuerligt exponerade grafititor. Med tiden börjar grafiten att oxidera, korrodera och frigöra kolpartiklar.

Dessa partiklar kan:

· förorena wafers,

· öka defektdensiteten,

· minska epitaxiell enhetlighet,

· förkorta reaktorns underhållsintervall.

Därför använder nästan alla moderna halvledarreaktorer skyddande keramiska beläggningar istället för exponerad grafit.

Varför kiselkarbid är den föredragna beläggningen?

Bland tillgängliga beläggningsmaterial – inklusive BN, ZrB₂, TaC och olika oxidbeläggningar – har CVD-kiselkarbid blivit industristandard eftersom den erbjuder en utmärkt balans mellan termiska, kemiska och mekaniska egenskaper.

Viktiga fördelar inkluderar:

• Enastående kemisk beständighet: Tät SiC förhindrar korrosiva gaser från att nå grafitsubstratet, vilket dramatiskt förlänger komponenternas livslängd.
• Utmärkt värmeledningsförmåga: Hög värmeledningsförmåga möjliggör snabb värmeöverföring samtidigt som den bibehåller utmärkt temperaturlikformighet över skivan.
• Låg termisk expansionsfelanpassning: Den termiska expansionskoefficienten hos SiC matchar grafit, vilket minskar inre spänningar under upprepade uppvärmnings- och kylcykler.
• Hög hårdhet: Beläggningen motstår nötning under waferladdning och reaktordrift.
• Hög renhet: Högkvalitativa CVD SiC-beläggningar minimerar metallisk kontaminering och partikelgenerering - avgörande för avancerad halvledartillverkning.

Varför kemisk ångdeposition (CVD)?

Olika beläggningstekniker finns, inklusive:

· Plasmasprutning

· Sol-gel beläggning

· Elektroforetisk avsättning

· Pack cementering

· Borstbeläggning

Emellertid gynnar halvledartillverkning överväldigande kemisk ångavsättning (CVD) eftersom den producerar beläggningar med:

· extremt hög renhet,

· utmärkt densitet,

· jämn tjocklek,

· överlägsen vidhäftning,

· låg porositet,

· utmärkt överensstämmelse på komplexa geometrier.

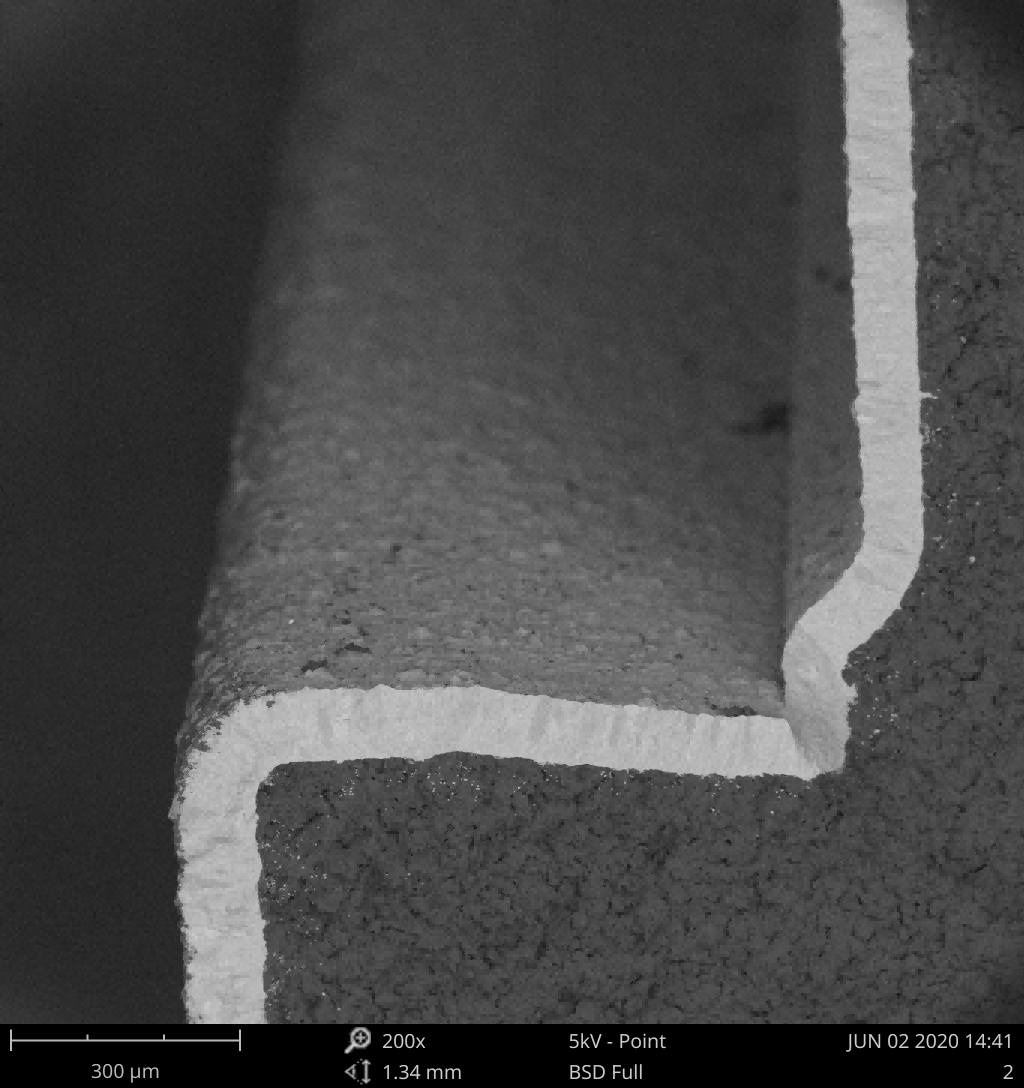

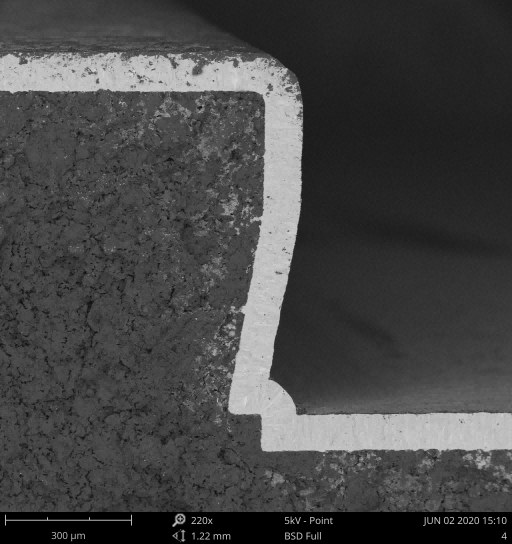

Till skillnad från sprutade beläggningar som ofta innehåller porer och svaga gränsytor, bildar CVD SiC ett tätt kristallint skikt kemiskt bundet till grafitsubstratet, vilket resulterar i betydligt längre livslängd under tuffa processförhållanden.

Typiska applikationer

SiC-belagda grafitkomponenter används ofta i:

SiC Epitaxi: Stöder ledande och halvisolerande SiC-skivor under homoepitaxiell tillväxt för MOSFET, SBD och andra kraftenheter.

Silicon Epitaxy: Tillhandahåller stabila termiska plattformar för kiselwafer-epitaxi som används i CMOS- och krafthalvledartillverkning.

GaN Epitaxy: Stödjer GaN-on-Si och GaN-on-SiC-tillväxt för RF-enheter, HEMTs, MicroLEDs och kraftelektronik.

LED-tillverkning: Används inuti MOCVD-reaktorer för blå, grön, UV och MicroLED epitaxiell tillväxt.

Slutsats

När halvledarprocesser fortsätter att röra sig mot större wafers, tätare processfönster och lägre defektdensiteter, fortsätter vikten av högpresterande reaktorkomponenter att växa.

CVD SiC-belagda grafitsusceptorer har blivit oumbärliga eftersom de kombinerar grafits överlägsna termiska prestanda med kiselkarbids enastående kemiska beständighet, renhet och hållbarhet.

Oavsett om det gäller SiC-kraftenheter, GaN RF-elektronik, LED-produktion eller kiselepitaxi, bidrar investeringar i högkvalitativa SiC-belagda grafitkomponenter direkt till högre avkastning, längre utrustningsdrifttid och lägre tillverkningskostnader.
