Utvecklingen av CVD-SiC från tunnfilmsbeläggningar till bulkmaterial

Material med hög renhet är avgörande för tillverkning av halvledarprodukter. Dessa processer involverar extrem värme och frätande kemikalier. CVD-SiC (Chemical Vapor Deposition Silicon Carbide) ger den nödvändiga stabiliteten och styrkan. Det är nu ett primärt val för avancerade utrustningsdelar på grund av dess höga renhet och densitet.

1. Kärnprinciperna för CVD-teknik

CVD står för Chemical Vapor Deposition. Denna process skapar fasta material från kemiska reaktioner i gasfas. Tillverkare använder vanligtvis organiska prekursorer som Methyltrichlorosilane (MTS). Väte fungerar som bärgas för denna blandning.

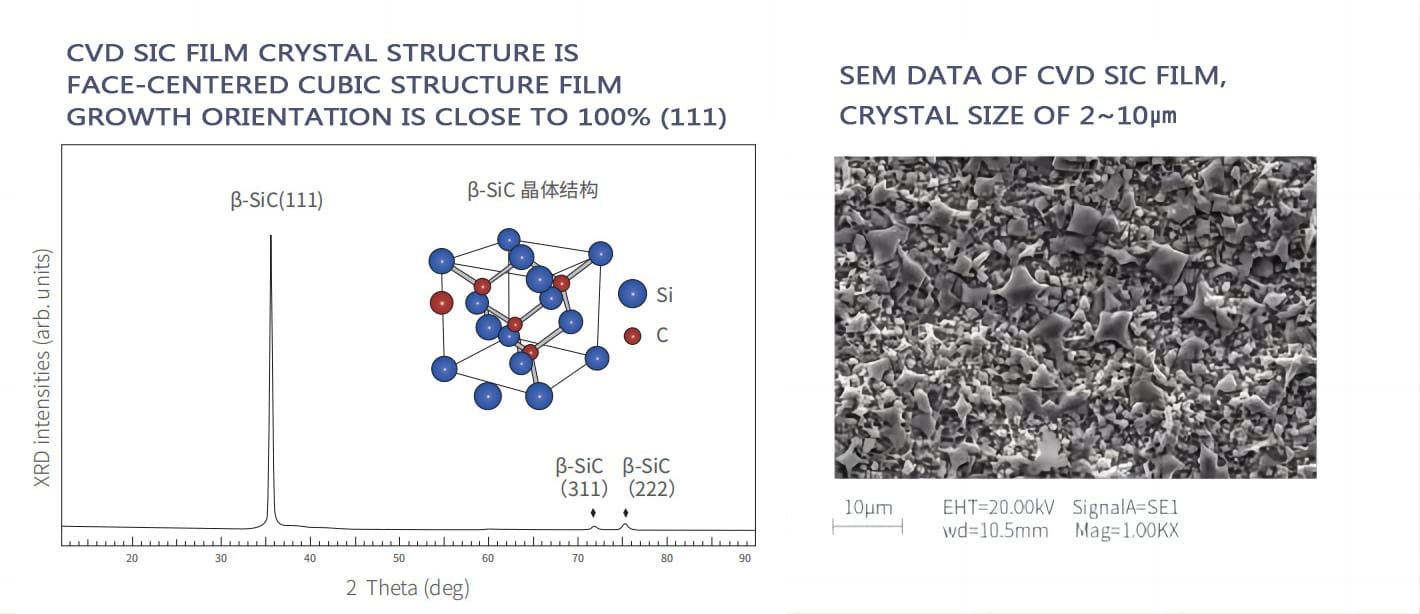

Processen sker i en reaktionskammare uppvärmd mellan 1100°C och 1500°C. Gasformiga molekyler sönderdelas och rekombinerar på den heta substratytan. Beta-SiC-kristaller växer lager för lager, atom för atom. Denna metod säkerställer extremt hög kemisk renhet, ofta över 99,999 %. Det resulterande materialet når en fysisk densitet mycket nära teoretiska gränser.

2. SiC-beläggningar på grafitsubstrat

Halvledarindustrin använder grafit för dess utmärkta termiska egenskaper. Grafit är dock poröst och avger partiklar vid höga temperaturer. Det tillåter även gaser att tränga igenom lätt. Tillverkare löser dessa problem med CVD-processen. De avsätter en tunn SiC-film på grafitytan. Detta lager är vanligtvis 100μm till 200μm tjockt.

Beläggningen fungerar som en fysisk barriär. Det förhindrar grafitpartiklar från att förorena produktionsmiljön. Det motstår också erosion från frätande gaser som ammoniak (NH3). En viktig tillämpning är MOCVD Susceptor. Denna design kombinerar den termiska enhetligheten hos grafit med den kemiska stabiliteten hos kiselkarbid. Det håller epitaxialskiktet rent under tillväxten.

3. CVD-deponerade bulkmaterial

Vissa processer kräver extrem erosionsbeständighet. Andra måste eliminera substratet helt. I dessa fall är Bulk SiC den bästa lösningen. Bulkdeponering kräver mycket exakt kontroll av reaktionsparametrar. Deponeringscykeln varar mycket längre för att växa tjocka lager. Dessa lager når flera millimeter eller till och med centimeter i tjocklek.

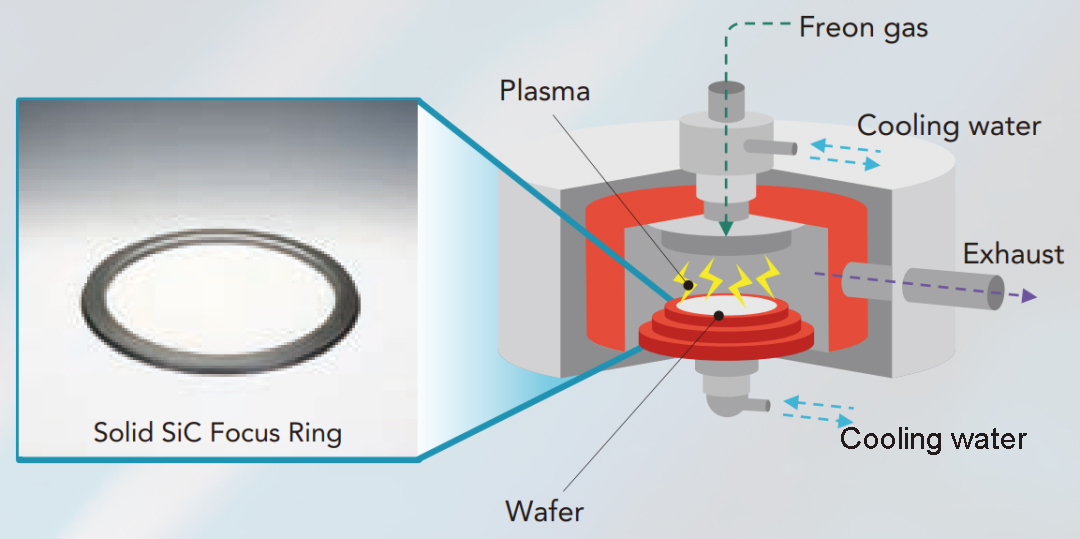

Ingenjörer tar bort det ursprungliga substratet för att få en del av ren kiselkarbid. Dessa komponenter är avgörande för torretsningsutrustning. Till exempel, Focus Ring möter direkt exponering för högenergiplasma. Bulk CVD-SiC har mycket låga föroreningsnivåer. Den ger överlägsen motståndskraft mot plasmaerosion. Detta förlänger utrustningsdelarnas livslängd avsevärt.

4. Tekniska fördelar med CVD-processen

CVD-SiC överträffar traditionella presssintrade material på flera sätt:

Hög renhet:Gasfas-prekursorer möjliggör djuprening. Materialet innehåller inga metalliska bindemedel. Detta förhindrar metalljonkontamination under waferbearbetning.

Tät mikrostruktur:Atomstaplingen skapar en icke-porös struktur. Detta resulterar i utmärkt värmeledningsförmåga och mekanisk hårdhet.

Isotropiska egenskaper:CVD-SiC upprätthåller konsekvent prestanda i alla riktningar. Den motstår fel från termisk stress under komplexa driftsförhållanden.

CVD-SiC-tekniken stödjer halvledarindustrin genom både beläggningar och bulkstrukturer. På Vetek Semiconductor följer vi de senaste framstegen inom materialvetenskap. Vi är dedikerade till att tillhandahålla högkvalitativa kiselkarbidlösningar för industrin.
