Silikonkarbidbeläggning

VeTek Semiconductor specialiserar sig på produktion av ultrarena Silicon Carbide Coating-produkter, dessa beläggningar är designade för att appliceras på renad grafit, keramik och eldfasta metallkomponenter.


Våra beläggningar med hög renhet är främst avsedda för användning inom halvledar- och elektronikindustrin. De fungerar som ett skyddande lager för waferbärare, susceptorer och värmeelement, och skyddar dem från korrosiva och reaktiva miljöer som påträffas i processer som MOCVD och EPI. Dessa processer är integrerade i waferbearbetning och tillverkning av enheter. Dessutom är våra beläggningar väl lämpade för tillämpningar i vakuumugnar och provuppvärmning, där högvakuum, reaktiva och syremiljöer förekommer.


På VeTek Semiconductor erbjuder vi en heltäckande lösning med våra avancerade maskinverkstadsmöjligheter. Detta gör det möjligt för oss att tillverka baskomponenterna med grafit, keramik eller eldfasta metaller och applicera SiC- eller TaC-keramiska beläggningar internt. Vi tillhandahåller också beläggningstjänster för kundlevererade delar, vilket säkerställer flexibilitet för att möta olika behov.


Våra kiselkarbidbeläggningsprodukter används ofta i Si-epitaxi, SiC-epitaxi, MOCVD-system, RTP/RTA-process, etsningsprocess, ICP/PSS-etsningsprocess, process av olika LED-typer, inklusive blå och grön LED, UV LED och djup UV LED mm, som är anpassad till utrustning från LPE, Aixtron, Veeco, Nuflare, TEL, ASM, Annealsys, TSI och så vidare.


Reaktordelar vi kan göra:


Aixtron G5 MOCVD Susceptors


Kiselkarbidbeläggning flera unika fördelar:

Silicon Carbide Coating several unique advantages



VeTek Semiconductor Silicon Carbide Coating Parameter

Grundläggande fysikaliska egenskaper för CVD SiC-beläggning
Egendom Typiskt värde
Kristallstruktur FCC β-fas polykristallin, huvudsakligen (111) orienterad
SiC-beläggning Densitet 3,21 g/cm³
SiC-beläggningHårdhet 2500 Vickers hårdhet(500g belastning)
kornstorlek 2~10μm
Kemisk renhet 99,99995 %
Värmekapacitet 640 J·kg-1·K-1
Sublimeringstemperatur 2700 ℃
Böjningsstyrka 415 MPa RT 4-punkts
Youngs modul 430 Gpa 4pt böj, 1300℃
Värmeledningsförmåga 300W·m-1·K-1
Termisk expansion (CTE) 4,5×10-6K-1

CVD SIC FILM KRISTALSTRUKTUR

CVD SIC FILM CRYSTAL STRUCTURE



View as

SiC-belagd epitaxiell reaktorkammare

SiC-belagd epitaxiell reaktorkammare

Veteksemicon SiC-belagd epitaxialreaktorkammare är en kärnkomponent designad för krävande epitaxiella halvledartillväxtprocesser. Genom att använda avancerad kemisk ångavsättning (CVD), bildar denna produkt en tät, högren SiC-beläggning på ett höghållfast grafitsubstrat, vilket resulterar i överlägsen högtemperaturstabilitet och korrosionsbeständighet. Det motstår effektivt de korrosiva effekterna av reaktantgaser i processmiljöer med hög temperatur, undertrycker avsevärt partikelförorening, säkerställer konsekvent epitaxiell materialkvalitet och högt utbyte och förlänger avsevärt underhållscykeln och livslängden för reaktionskammaren. Det är ett nyckelval för att förbättra tillverkningseffektiviteten och tillförlitligheten för halvledare med breda bandgap som SiC och GaN.
EPI-mottagare delar

EPI-mottagare delar

I kärnprocessen för epitaxiell tillväxt av kiselkarbid förstår Veteksemicon att susceptorprestanda direkt bestämmer kvaliteten och produktionseffektiviteten för det epitaxiella lagret. Våra EPI-susceptorer med hög renhet, designade speciellt för SiC-fältet, använder ett speciellt grafitsubstrat och en tät CVD SiC-beläggning. Med sin överlägsna termiska stabilitet, utmärkta korrosionsbeständighet och extremt låga partikelgenereringshastighet säkerställer de oöverträffad tjocklek och dopningslikformighet för kunder även i hårda processmiljöer med hög temperatur. Att välja Veteksemicon innebär att välja hörnstenen för tillförlitlighet och prestanda för dina avancerade halvledartillverkningsprocesser.
SiC-belagd grafitsusceptor för ASM

SiC-belagd grafitsusceptor för ASM

Veteksemicon SiC-belagd grafitsusceptor för ASM är en bärarkomponent i halvledarepitaxialprocesser. Denna produkt använder vår egenutvecklade pyrolytiska kiselkarbidbeläggningsteknik och precisionsbearbetningsprocesser för att säkerställa överlägsen prestanda och en ultralång livslängd i högtemperatur- och korrosiva processmiljöer. Vi förstår djupt de stränga kraven för epitaxiella processer på substratrenhet, termisk stabilitet och konsistens, och vi är engagerade i att ge kunderna stabila, pålitliga lösningar som förbättrar utrustningens övergripande prestanda.
Focusring av kiselkarbid

Focusring av kiselkarbid

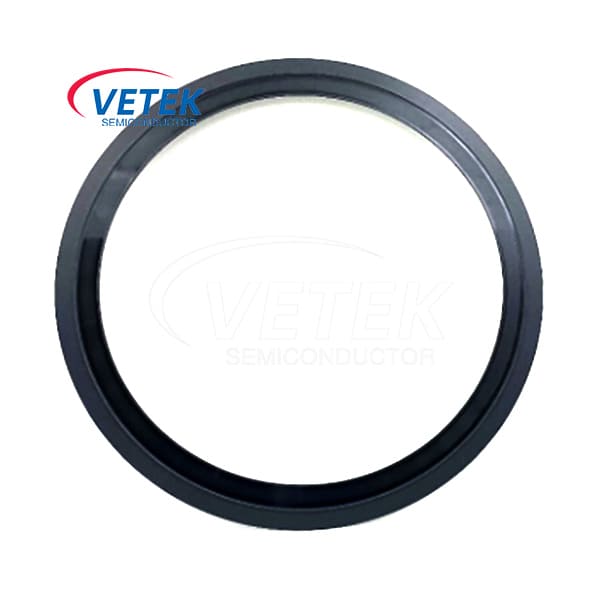

Veteksemicon fokusring är designad speciellt för krävande halvledaretsningsutrustning, speciellt SiC-etsningsapplikationer. Monterad runt den elektrostatiska chucken (ESC), i nära anslutning till skivan, är dess primära funktion att optimera det elektromagnetiska fältfördelningen i reaktionskammaren, vilket säkerställer enhetlig och fokuserad plasmaverkan över hela skivans yta. En högpresterande fokusring förbättrar avsevärt enhetligheten i etsningshastigheten och minskar kanteffekterna, vilket direkt ökar produktutbytet och produktionseffektiviteten.
Silikonkarbidbärarplatta för LED-etsning

Silikonkarbidbärarplatta för LED-etsning

Veteksemicon Silicon Carbide Carrier Plate For LED Etching, speciellt designad för LED-chiptillverkning, är en kärna förbrukningsvara i etsningsprocessen. Tillverkad av precisionssintrad kiselkarbid med hög renhet, erbjuder den exceptionell kemisk beständighet och dimensionsstabilitet vid hög temperatur, vilket effektivt motstår korrosion från starka syror, baser och plasma. Dess låga kontamineringsegenskaper säkerställer höga utbyten för LED-epitaxiella wafers, medan dess hållbarhet, som vida överstiger traditionella material, hjälper kunderna att minska de totala driftskostnaderna, vilket gör det till ett pålitligt val för att förbättra effektiviteten och konsistensen av etsningsprocessen.
Solid SiC Focus Ring

Solid SiC Focus Ring

Veteksemi solid SiC fokusring förbättrar etsningslikformigheten och processstabiliteten avsevärt genom att exakt kontrollera det elektriska fältet och luftflödet vid waferkanten. Det används ofta i precisionsetsningsprocesser för kisel, dielektrikum och sammansatta halvledarmaterial, och är en nyckelkomponent för att säkerställa massproduktionsutbyte och långsiktigt tillförlitlig utrustningsdrift.
Som professionell Silikonkarbidbeläggning tillverkare och leverantör i Kina har vi vår egen fabrik. Oavsett om du behöver anpassade tjänster för att tillgodose de specifika behoven i din region eller vill köpa avancerad och hållbar Silikonkarbidbeläggning tillverkad i Kina, kan du lämna ett meddelande till oss.
