MOCVD SiC-belagd grafitsusceptorsprickningsanalys och fallstudie för optimering av termisk spänning

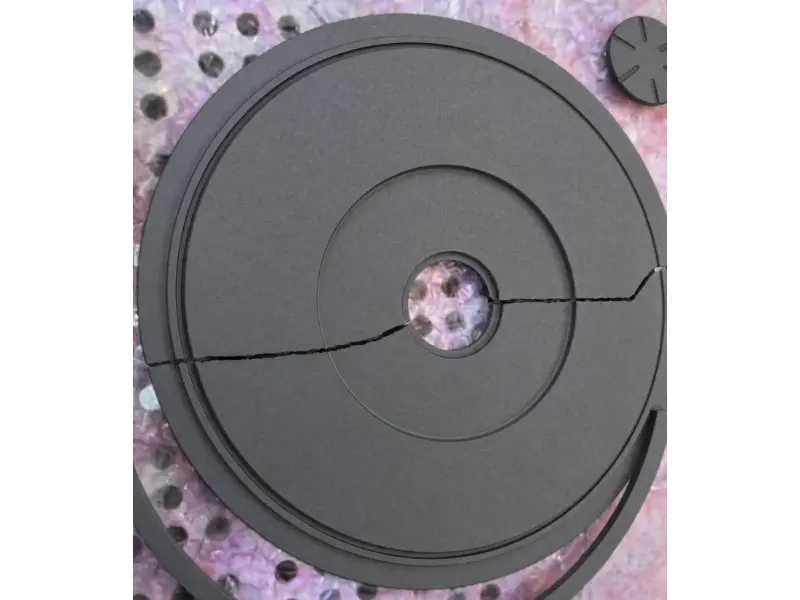

Figur 1,2: Radiell frakturmorfologi av MOCVDCVD SiC-belagd grafitsusceptorKommer från Central Step Thru-Hole

I. Sammanfattning och centrala slutsatser

Kärnslutsats:Utformningen och kvaliteten på epitaxi-wafer-susceptorer (wafer-bärare) bestämmer direkt deras livslängd, vilket djupt påverkar fördelning av epitaxiproduktionskostnader och stilleståndstid för utrustning. When selecting susceptors, epitaxial wafer manufacturers prioritize high-quality designs that tailor to actual process requirements, minimize replacement frequency, and extend service life—thereby achieving significant production cost reductions and steady improvements in epitaxial product quality.

Genom att omdesigna den spänningsbuffrande zonen vid det centrala steget och välja grafitsubstratmaterial med skräddarsydd värmeexpansionskoefficient (CTE), har Vetek (www.veteksemicon.com) helt löst den industriella utmaningen med radiell sprickbildning som härrör från det centrala steget genom hålet i MOCVD wafer-bärare.

En utomeuropeisk tillverkare av 3:e generationens halvledarepitaxiella chip ställdes inför allvarliga produktionsflaskhalsar på grund av omedelbar sprickbildning och skador på stora kemiska ångavsättningarSilicon Carbide (CVD SiC) belagda grafitsusceptorerunder hög temperatur MOCVD epitaxiell tillväxt. Vårt tekniska team hittade grundorsakerna: allvarlig spänningskoncentration i det centrala steget och oöverensstämmelse mellan termisk expansion av grafitsubstratet. Genom strukturell omkonfigurering av marginaler (expansion av stressbuffertzoner, uppgradering av flytstegspositionering) och optimalt val av grafitmaterial, eliminerade vi framgångsrikt sprickrisker för kunden.

Förbättringar av nyckelprestanda och mätvärden:

· Susceptorsprickningshastighet: Reducerad från >15 % ner till 0 %

· Genomsnittlig livslängd för cykel: Ökade med 300 %+

· Oplanerad stilleståndstid för utrustning: Minskade med 95 %

II. Kundbakgrund & traditionella smärtpunkter

1. Kundens bakgrund

Kunden är en ledande tillverkare av sammansatta halvledarchips för fordonsindustrin som driver flera stora, högtemperatur-MOCVD/MBE-produktionslinjer fokuserade på massproduktion av epitaxiella wafers med hög effekt och RF-enheter. Reaktionskammarens driftstemperaturer når 1000°C–1400°C året runt, genomgår högfrekvent induktionsuppvärmning och kraftiga snabba värmecykler för uppvärmning/kylning. Som kärnkomponenten som direkt håller de epitaxiella skivorna, storaCVD SiC-belagda grafitsusceptorermåste bibehålla extrem strukturell stabilitet och termisk enhetlighet i miljöer med hög temperatur och hög belastning.

2. Traditionella tillvägagångssätt och detaljerade historiska smärtpunkter

När de använde traditionella susceptordesigner led epitaxitillverkare länge av svåra ekonomiska och kapacitetsmässiga smärtpunkter:

· Frekventa byten och extremt kort livslängd:Konventionella konstruktioner tog inte hänsyn till termiska expansionsskillnader under extremt höga temperaturer. Susceptorer spricker under flera dussin cykler, med några som misslyckades direkt efter installationen (sprickhastighet >15%).

· Dyra driftstopp och städkostnader:När en susceptor väl spruckit eller splittrats inuti kammaren, skrotades hela partiet av epitaxiella wafers, åtföljt av allvarlig partikelkontamination. Each incident required 12–24 hours of chamber cooling, disassembly, cleaning, re-evacuation, and pressure/temperature testing. Direct losses from unplanned downtime and consumables reached tens of thousands of USD per event.

· Hög produktionskostnad för singelwafer:Som högvärdiga förbrukningsvaror orsakade frekventa byten överdriven kostnadsallokering för susceptor per wafer. Samtidigt minskade stilleståndstiden den totala utrustningseffektiviteten (OEE) över hela produktionslinjen, vilket avsevärt drev upp de fasta omkostnaderna.

III. Tekniska utmaningar och analys av felmekanismer

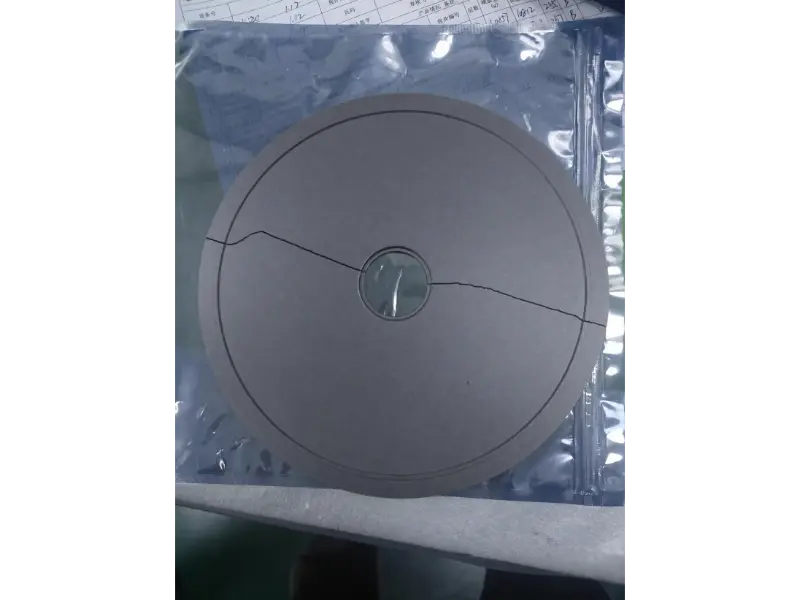

Fysiskt misslyckande morfologi:Sprickanalys indikerar att sprickinitiering har sitt ursprung precis vid det inre steget av det centrala genomgående hålet och sträcker sig radiellt utåt över båda sidor av susceptorkroppen.

Utredning av grundorsak (stressmekanism):

· Material termisk expansionsfel matchar:Under högtemperaturarbetsförhållanden (1000°C och högre) finns det en signifikant oöverensstämmelse med termisk expansionskoefficient (CTE) mellan grafitsubstratet och SiC-skyddsbeläggningen. Eftersom den termiska expansionskoefficienten för grafit är högre än den förSiC-beläggningUnder uppvärmningen genomgår grafitsubstratet större termisk expansionsdeformation än SiC-skiktet på ytan. Detta genererar avsevärd termisk spänning på gränsytan, vilket i slutändan inducerar sprickbildning och brott i grafitsubstratkroppen.

· Strukturella defekter i stressavlastningsområdet:Den ursprungliga designen saknade en nödvändig övergångsbuffertzon vid det centrala steget, vilket bildade en klassisk mekanisk spänningskoncentrationspunkt. När expansionsspänningen översteg draghållfasthetströskeln för grafitsubstratet, initierades mikrosprickor omedelbart vid det skarpa steghörnet och revs utåt.

IV. Lösningar: Hur vi löste problemet

För att ta itu med sprickbildning i centrala steg, formulerade Vetek R&D and Engineering Team en omfattande teknisk klargörandeplan baserad på högtemperaturkoefficient för termisk expansion (CTE) optimering:

V. Resultat och kvantifierbara fördelar

De omkonstruerade susceptorerna genomgick rigorös termisk cykling och volymlinjeverifiering på kundens produktionslinje, vilket uppnådde anmärkningsvärda prestandaförbättringar:

· Fullständig eliminering av termisk spänningssprickning:Optimerade susceptorer arbetade kontinuerligt i över 500 termiska cykler, vilket minskade sprickbildning och skada direkt från >15 % till 0 %.

· Massiv minskning av stilleståndsförluster:Oplanerad stilleståndstid orsakad av operatörsbrott minskade med 95 %, vilket dramatiskt ökade den totala linjens OEE.

· Multiplicerad livslängd och kostnadsminskning:Den genomsnittliga livslängden för susceptorn ökade med 300 %+, vilket resulterade i en avsevärd minskning av allokerad susceptorkostnad per epitaxiell wafer.

VI. Vetek Manufacturing & Quality Control Guarantee

· Råmaterialval med hög renhet:Premium högdensitet isostatiskt grafitsubstrat (7N renhet, askhalt <5 ppm) är valt för att säkerställa felfri CTE-matchning med CVD SiC-beläggningen.

· Precisionsbearbetning:5-axlig CNC-precisionsskärning (toleranser som hålls inom ±0,005 mm) används, vilket skapar exakta spänningsavlastande buffertzoner vid kritiska funktioner som det centrala steget.

· CVD SiC Deposition:Högtemperatur-CVD-processer avsätter ett tätt 80–100 μm β-SiC-skikt, vilket ger överlägsen termisk enhetlighet och korrosionsskydd.

· 100 % CMM fullständig inspektion:Högprecisionskoordinatmätmaskiner (CMM) skannar och mäter automatiskt fickmatriser, centrala stegdimensioner och övergripande planhet.

· Renrumsförpackning och leverans:Rengörs i klass 100 renrum och dubbelpackad i vakuumförpackad kväve, levereras med anpassade EVA stötsäkra fodral.

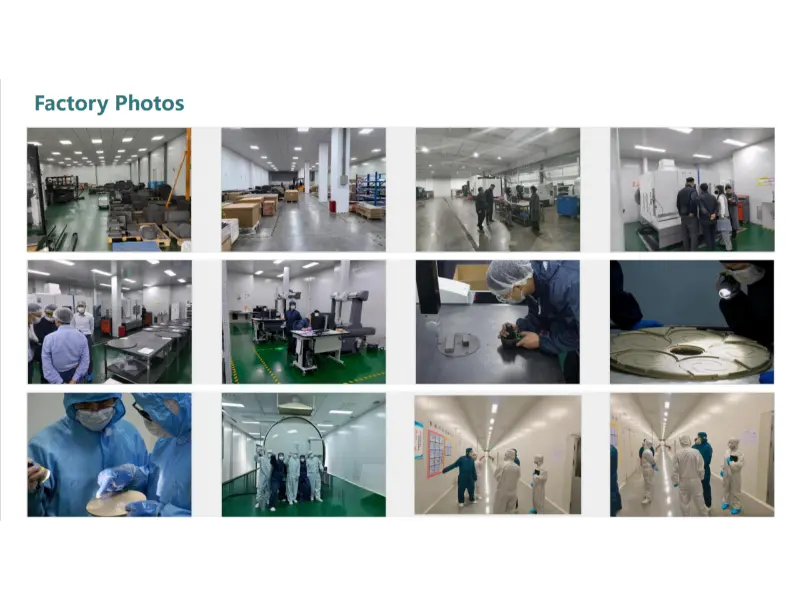

Figur 3: Vetek Semiconductor Advanced Precision Machining, Cleanroom & Quality Control Facilities

VII. Vanliga frågor (FAQ)

F1: Vad är den primära orsaken tillMOCVD SiC-belagd grafitsusceptorsprickor som börjar vid det centrala steget?

S: Den primära orsaken är avsaknaden av en spänningsavlastande buffertzon vid det centrala steget, vilket kräver en strukturell omkonstruktion för att fördela termisk spänning.

F2: Kan CVD SiC-beläggning ensam förhindra sprickbildning i det centrala steget?

S: Nej. SiC-beläggningar ger i första hand korrosionsbeständighet, förebyggande av föroreningar och värmeledning. Om den strukturella utformningen är felaktig kan beläggningen i sig inte motstå inre tryck- och dragpåkänningar från underlaget. Endast kombinationen av en "rationellt utformad spänningsbuffrande struktur + högkvalitativ CVD SiC-beläggning" kan grundligt lösa problem med sprickbildning.

VIII. Sammanfattning & Action Call (CTA)

Även om epitaxiella wafer-susceptorer är extra förbrukningsmaterial, utövar deras strukturella design och tillverkningskvalitet en avgörande inverkan på fab produktionseffektivitet och totala kostnader. Traditionella konstruktioner förbiser ofta material CTE-matchning och spänningskoncentrationsavlastningszoner, vilket leder till frekventa susceptorfel, dyrt stillestånd och risker för waferskrot.

Genom Veteks strukturoptimering och förfinade termiska spänningsteknik hjälpte vi inte bara kunden att helt utrotagrafit susceptorsprickbildning (reducerar sprickfrekvensen till 0 %), men förlängde också bärarens livslängd med över 300 %. Denna förbättring reducerade avsevärt utbytesfrekvensen, sänkte tilldelningskostnaderna för förbrukningsmaterial per skiva och garanterade kvaliteten, stabiliteten och kontinuiteten i epitaxitillväxten av skivan - vilket gav betydande ekonomiskt värde och kapacitetsvärde.

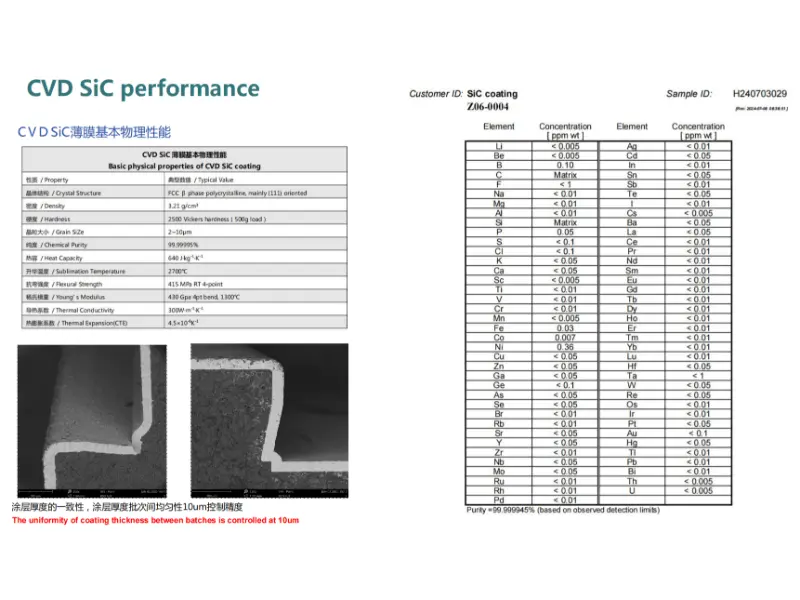

Figur 4: Fysiska nyckelegenskaper, SEM-tjocklekslikformighet och analys med ultrahög renhet av CVD SiC-beläggning

Kontakta oss för skräddarsydda lösningar för optimering av termisk stress

Står dina MOCVD/MBE-reaktionskammargrafitbärare också inför sprickbildning vid hög temperatur, termisk spänningssprickning, avskalning av SiC-beläggning eller problem med kort livslängd?

Vetek (www.veteksemicon.com) har över 10 års erfarenhet av halvledar-CVD SiC-beläggning och precisionsbearbetning av grafit med hög renhet.

Skicka in dina måttritningar eller misslyckade provfoton för att få en gratis utvärdering av termisk spänningstolerans och testtjänst!
