Substrat vs. Epitaxi: Nyckelroller i halvledartillverkning

Introduktion: De två pelarna av moderna chips

För att verkligen förstå hur ett avancerat chip uppnår höghastighetsberäkning och hög effekt måste vi fördjupa oss i de två grundläggande pelarna i dess fysiska struktur - halvledarsubstratet och den epitaxiella tillväxtprocessen.

Enkelt uttryckt ger substratet "grunden" för mekaniskt stöd och värmeavledning, medan det epitaxiella lagret är det "aktiva funktionella lagret" noggrant byggt på den "grunden". Även om de två termerna endast skiljer sig åt med en karaktär, har de grundläggande skillnader i materialstruktur, tillverkningsprocesser och funktionella roller. Den här artikeln kommer systematiskt att beskriva deras tekniska skillnader, nyckelparametrar och avgörande inverkan på den slutliga enhetens prestanda.

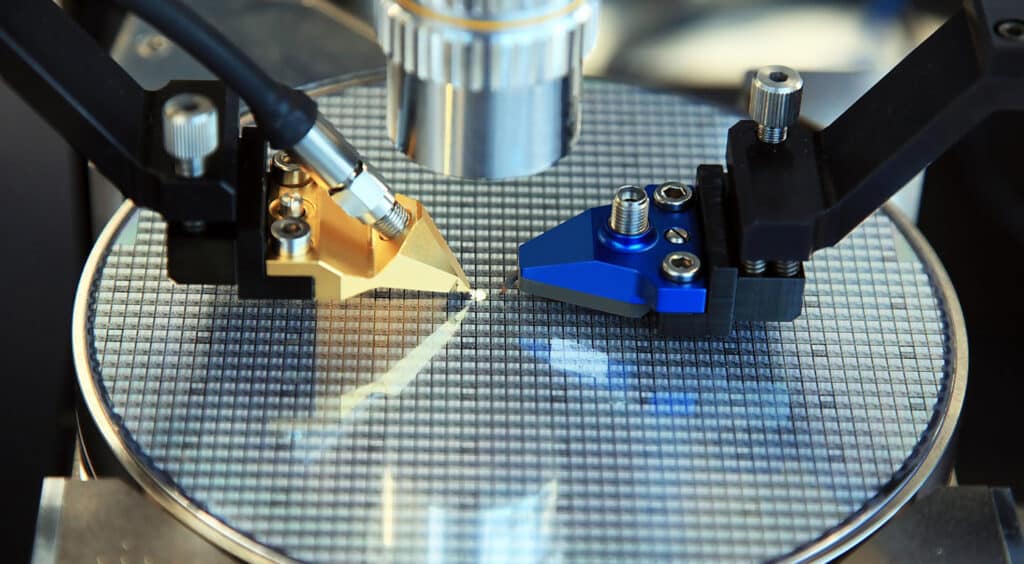

I. Vad är ett halvledarsubstrat?

[Nyckelslutsats av detta avsnitt]: Ett halvledarsubstrat fungerar som enhetens "skelett" och "kylfläns". Högrent enkristallkisel (Si) dominerar konsumentmarknaden, medan kiselkarbid (SiC), med sin höga värmeledningsförmåga på 4,9 W/cm·K, har blivit ett oumbärligt val för elfordon och högspänningstillämpningar.

Halvledarsubstrat utgör den strukturella och termiska grunden för nästan alla halvledarenheter. Ur ett mekaniskt perspektiv fungerar de som den fysiska plattformen som stödjer mikro- och nanostrukturer; ännu viktigare, de tillhandahåller en kontinuerlig kristallgittermall som bestämmer kristallorienteringen och den strukturella integriteten för efterföljande avsatta lager.

Beroende på applikationskrav kan substratmaterial vara enkristallina, polykristallina eller till och med amorfa; högpresterande elektroniska enheter förlitar sig dock nästan helt på enkristallgöt med hög renhet för att minimera korngränser och defekter som hindrar bärarens rörlighet.

1.1 Mainstream-substrattyper och deras materialegenskaper

Valet av stora substrat påverkar direkt enhetens prestanda, tillverkningsutbyte och kostnadsstruktur. Industrin använder i första hand tre huvudtyper av substrat:

• Silikonsubstrat: Enkristallkisel (Si) odlat via metoderna Czochralski (CZ) eller Float Zone (FZ) förblir den absoluta huvudströmmen i den globala halvledarindustrin till denna dag. Dess fördelar ligger i exceptionell kostnadseffektivitet, hög mekanisk hållfasthet och skalbarhet upp till 300 mm (12 tum). Det används ofta i konsumentklassade processorer, minnesenheter och vanliga solceller.
• Substrat med breda band (kiselkarbid och safir): När kraft- och frekvenskraven överskrider de fysiska gränserna för kisel, blir material med breda bandgap det oundvikliga valet.
• Kiselkarbid (SiC): Med enastående värmeledningsförmåga (ungefär 3,7 till 4,9 W/cm·K[1]) och hög genombrottsstyrka för elektriskt fält, är det ett idealiskt val för växelriktare för elfordon (EV) och högspänningsnät.
• Safir (Al₂O₃): Med utmärkt optisk transparens och dielektriska isoleringsegenskaper används den i stor utsträckning i blå/ultravioletta lysdioder och specialiserade RF SOI-applikationer.
• Kvartssubstrat: Tack vare sin extremt höga kemiska tröghet, extremt låga termiska expansionskoefficient och höga optiska renhet används den främst i avancerade optiska komponenter, maskämnen och specialiserad sensorutrustning.

1.2 Substratens två kärnfunktioner: stöd och värmeavledning

Under verklig enhetsdrift utför bulksubstrat två oersättliga nyckelfunktioner:

Mekaniskt stöd: Ger strukturell styvhet under svår termisk cykling, högvakuumkemiska processer, waferhantering och back-end-förpackning, vilket effektivt förhindrar att wafer deformeras och brott.

Värmeledning (värmeavledning): Moderna chips genererar massiva lokala värmeflöden; bulksilikonsubstrat fungerar som direkta kylflänsar och leder bort värme utåt för att förhindra överhettning av korsningsområdet och termisk flykt.

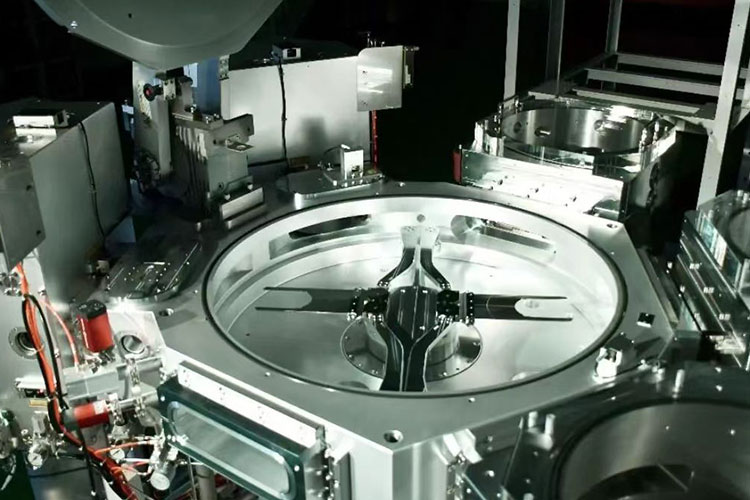

II. Vad är epitaxiell halvledartillväxt? (Prestandadrivet aktivt lager)

[Nyckelslutsats av detta avsnitt]: Det epitaxiella lagret är "själen i ett chips prestanda." CVD/MOCVD hanterar storskalig industriell produktion, medan MBE (Molecular Beam Epitaxy) möjliggör ultrabranta gränssnitt med precision på atomnivå. Utan epitaxiell teknologi skulle det ultralåga på-motståndet hos 5G millimetervågsradar och högspännings-MOSFET:er vara omöjligt.

Även om substratet ger en stabil grund, innehåller bulk-odlade enkristaller oundvikligen mikrodefekter, naturliga föroreningar och fasta elektriska egenskaper. För att tillverka ultrahöghastighets- och högeffektiva enheter har tillverkare antagit epitaxi - den kontrollerade avsättningen av ultrarena, tunna kristallskikt på ett målsubstrat.

Under den epitaxiella processen avsätts atomer från ånga eller molekylära strålar på den uppvärmda substratytan och är perfekt inriktade med det underliggande kristallgittret. Den resulterande epitaxiella skivan uppvisar extremt hög kristallrenhet, med en defektdensitet som är flera storleksordningar lägre än den för bulksubstratet.

2.1 Mainstream epitaxiell deponeringsteknik och utrustning

Modern epitaxiell tillväxt uppnås främst genom följande avancerade metoder:

• Kemisk ångavsättning (CVD / MOCVD): Gasformiga prekursorer sönderdelas på ytan av en uppvärmd skiva för att bilda ett enhetligt enkristallskikt. Bland dessa är Metal-Organic Chemical Vapor Deposition (MOCVD) industristandarden för epitaxiell tillväxt av III-V-föreningar och halvledare med breda bandgap.

• Molecular Beam Epitaxy (MBE): Genomförd i en miljö med ultrahögt vakuum (UHV), uppnår denna process enkel-atom-lager precision genom att rikta en exakt termisk stråle mot substratet, vilket resulterar i extremt branta gränssnittsgradienter. Den är lämplig för ultrafina strukturer som kvantbrunnar.

Epitaxiell avsättning av hög kvalitet bygger inte bara på exakt processkontroll utan också på livslängdshanteringen av nyckelkomponenter inuti reaktionskammaren (såsom SiC-belagda grafitsubstrat), vilket direkt påverkar processstabilitet och utbyte.

2.2 Avancerade applikationer aktiverade av epitaxialteknologi

Epitaxi möjliggör enhetsarkitekturer som inte kan uppnås med enbart bulkmaterial:

• Kisel-Germanium heterojunction bipolär transistor (SiGe HBT): Att odla ett ultratunt SiGe-epitaxiallager på basområdet skapar en bandgap-förskjutning, vilket avsevärt förbättrar högfrekvenssvarshastigheten.
• Strained Silicon Technology: Avsättning av ett tunt kiselskikt på ett SiGe-gitter inducerar drag- eller trycktöjning, vilket ökar bärarmobiliteten (både elektronrörlighet i n-FET och hålrörlighet i p-FET förbättras).
• Selektiv epitaxiell tillväxt (SEG): I moderna FinFET- och Gate-All-Around-arkitekturer (GAA) minskar selektiv Si/SiGe epitaxiell tillväxt på source/drain-regionerna kontaktresistansen och ökar mättnadsströmmen.

För definitionen av halvledarepitaxiprocessen, se:Vad är halvledarepitaxiprocess?

III. Substrat vs. Epitaxial Wafer: Översikt över nyckelskillnader

[Nyckelslutsats av detta avsnitt]: Det mest direkta sättet att skilja mellan de två är att undersöka deras "funktionella roller" - substratet är ansvarigt för att motstå fysiska och termiska stötar, medan det epitaxiella lagret är ansvarigt för att motstå ström och elektriska fält. Genom att frikoppla det aktiva området från det defektbenägna området uppnår epitaxiella wafers läckströmsnivåer som är mer än en storleksordning lägre än enheter tillverkade direkt på ett substrat.

För en visuell jämförelse sammanfattar tabellen nedan de grundläggande skillnaderna mellan bulksubstrat och epitaxiella wafers när det gäller viktiga tillverkningsparametrar:

IV. Tekniska framsteg: Hur förbättrar epitaxi i grunden enhetens prestanda?

[Nyckelslutsats av detta avsnitt]: Naturliga mikrodefekter och termiska stresspunkter i bulksubstrat är de "dolda dödarna" som orsakar hög läckström och låg genombrottsspänning i enheter. Kärnan i epitaxiell teknologi ligger i att koppla bort det "defekta mekaniska substratet" från det "defektfria aktiva funktionella lagret", och därigenom isolera bärartransport inom det rena epitaxiella lagret. Denna frikopplingsdesign resulterar direkt i högre driftsfrekvenser, lägre strömförbrukning och längre livslängd för enheten – ett kvalitativt steg som aldrig kan uppnås med enbart bulksubstrat.

Införandet av epitaxiell teknologi är inte bara att "lägga till ett lager av film", utan snarare ett kvalitativt steg i enhetens tillförlitlighet och elektriska prestanda.

Även med den högsta kemiska renheten innehåller standardbulksubstrat oundvikligen mikroporositet, syrefällningar och termiska stresspunkter som blivit över från kristalldragningsprocessen. Tillverkning av enheter direkt på bulksubstrat resulterar ofta i hög läckström och låg genomslagsspänningstolerans.

Däremot isolerar epitaxiella wafers bärartransport inom ett rent, defektfritt epitaxiellt lager. Genom att koppla bort det aktiva funktionella området från det defektbenägna mekaniska substratet kan tillverkare uppnå:

• Högre driftsfrekvenser (reducerad parasitisk kapacitans);
• Lägre strömförbrukning (minskat läckage);
• Längre livslängd på enheten och exceptionell stabilitet under extrem elektrotermisk stress.

Till exempel, inom området krafthalvledare, bestämmer kvaliteten på det homogena, epitaxiella SiC-skiktet direkt genombrottsspänningen och på-resistansen hos MOSFET-enheter - något som bulk-SiC-substrat inte kan uppnå på egen hand.

V. Tekniska frågor av största intresse för ingenjörer (FAQ)

(Följande frågor är härledda från vanliga tekniska utmaningar som processingenjörer i halvledarproduktionslinje stöter på under faktiska epitaxiella tillväxtprocesser)

F1: Om partiklar plötsligt ökar under epitaxiell tillväxt, förutom kammarläckor, vilka andra lätt förbisedda områden bör undersökas?

S: Det här är en av de mest utmanande oväntade situationer ingenjörer möter under rutinmässiga waferkörningar. Efter att ha bekräftat att kammaren är lufttät rekommenderar vi att du prioriterar undersökningen av tre "dolda hörn":

1. Yttillstånd hos grafitsusceptorn: Mikrosprickor eller avskalningsområden i SiC-beläggningen kan frigöra partiklar vid höga temperaturer. Om susceptorn har använts i mer än 1000 körningar rekommenderar vi att den byts ut omedelbart för testning – många partikelproblem försvinner efter att susceptorn har bytts ut mot en som har en intakt beläggning.

2. Trycktransienter vid byte av gasledning: I MOCVD-system kan tryckfluktuationer vid tidpunkten för källgasbyte orsaka att biprodukter lossnar från rörledningens innerväggar. Vi rekommenderar att du inspekterar responskurvan för den automatiska tryckregulatorn (APC) för att bekräfta om trycköverskridandet inträffar.

3. Föroreningar på substratets baksida: Om det finns fint damm eller organiska rester på baksidan av substratet innan det kommer in i kammaren, kan det "migrera" till det epitaxiella skiktet på framsidan vid höga temperaturer – detta är det vanligaste problemet.

Partikelfelsökning är i huvudsak en process för "eliminering": Börja med de förbrukningsvaror som oftast byts ut och spåra problemet steg för steg mot de djupare delarna av kammaren.

F2: Hur snävt är processfönstret för stegflödestillväxt i SiC-epitaxi? Vilka är toleranserna för temperatur- och tryckavvikelser?

S: Denna fråga berör kärnan i SiC-epitaxprocessen - stegflödestillväxt kräver att tre villkor uppfylls samtidigt inom ett extremt smalt fönster: tillräcklig ytmobilitet, en lämplig kärnbildningsbarriär vid stegkanten och undertryckande av tredimensionell ö-tillväxt.

Baserat på praktiska data från massproduktionslinjer:

• Temperaturfönster: Vanligtvis mellan 1550°C och 1650°C, med ett effektivt fönster på cirka ±15°C. Om temperaturen är för låg försämras ytjämnheten (RMS) kraftigt; om temperaturen är för hög uppstår 3C-SiC polymorfa inneslutningar.
• Tryckfönster: Styrs vanligtvis mellan 50 och 200 mbar, med ett effektivt fönster på cirka ±20 mbar. Överdrivet tryck → minskad ytmigreringslängd och stegkoalescens; otillräckligt tryck → minskad ångövermättnad och en signifikant minskning av tillväxthastigheten.

I praktiska tekniska tillämpningar föredrar de flesta processingenjörer att först fixa temperaturen och sedan finjustera trycket för att hitta fönstret – eftersom kammaren reagerar snabbare på tryckförändringar, vilket gör den lämplig för snabba DOE-skanningar (Design of Experiments).

F3: Hur bestäms ersättningscykeln för grafitsusceptorn i MOCVD-utrustning? Är det baserat på antalet körningar eller visuell inspektion?

S: Denna fråga är direkt relaterad till balansen mellan processutbyte och produktionskostnader och är ett nyckelfokus för både produktionslinjeingenjörer och inköpsbeslutsfattare.

Branschstandarden är en tvåspårig metod som kombinerar "batch-livslängd" och "visuell inspektion":

• Batch livslängd: Leverantörer tillhandahåller en rekommenderad livslängd (t.ex. VETEKs SiC-belagda susceptorer rekommenderas för Aixtron-batcher), härledda från accelererade åldringstester baserade på termisk cyklisk utmattning av beläggningen. Även om utseendet är normalt, rekommenderas det att byta ut susceptorn enligt schemat innan man når detta batchantal för att minska risken för plötsligt fel.

• Visuell inspektion: Efter varje bearbetningssats, inspektera SiC-beläggningsytan visuellt eller undersök den under ett mikroskop. Om någon av följande "röda flaggor" visas måste bytet utföras omedelbart – vänta inte till slutet av den rekommenderade livslängden:

①Synlig skalning eller sprickbildning av beläggningen;

② Missfärgade fläckar med en diameter >1 mm på ytan (indikerar beläggningsskada och oxidation av grafitsubstratet);

③ Återkommande lokala tjockleksvariationer i epitaxialskiktet, förutsatt att luftflödesfördelningsfaktorer har uteslutits.

En allmänt validerad teknikpraxis är att ställa in ersättningscykeln på 80 % av leverantörens rekommenderade livslängd, samtidigt som man upprättar en databas för substratlivslängd genom att fotografera och arkivera utseendet på varje batch – detta tillvägagångssätt undviker både för tidig skrotning (som orsakar slöseri) och hasardspel fram till den allra sista ugnen, vilket kan leda till skrotning.

F4: När epitaxial wafer-båge eller varp överskrider specifikationerna, beror detta främst på substratet eller den epitaxiella processen?

S: Detta är den mest omdiskuterade frågan om "tilldelning av ansvar" bland ingenjörer under avkastningsanalysmöten. Svaret är – båda bidrar, men den relativa vikten varierar beroende på materialsystemet:

En pragmatisk felsökningssekvens för skevhetsproblem: Verifiera först substratets inkommande skevningsdata (leverantörens Cpk-rapport) → Kontrollera sedan epitaxialugnens temperaturlikformighet (termoelementkalibrering) → Slutligen, justera processreceptet.

VI. Sammanfattning och urvalsrekommendationer

Sammanfattningsvis fungerar substratet som "skelett och kylfläns", medan det epitaxiella lagret fungerar som "hjärna och muskler." Båda är oumbärliga:

Om du är fokuserad på kostnadskänsliga standardlogikchips eller enkla diskreta enheter räcker högkvalitativa kiselsubstrat av stor storlek för att möta dina behov.

Om din applikation involverar högfrekvent kommunikation, högspänningseffektomvandling eller högkänslig fotodetektion, är wafers producerade med precisions epitaxiella processer ditt bästa val.

I dagens halvledartillverkningsindustri, som ständigt strävar efter "snabbare, mindre och effektivare" lösningar, har epitaxialteknologi blivit ett kärnverktyg för att bryta igenom de fysiska gränserna för Moores lag.
