VeTek Semiconductor är en tillverkare som specialiserat sig på UV LED-susceptorer, har många års forskning och utveckling och produktionserfarenhet av LED EPI-susceptorer och har blivit erkänd av många kunder i branschen.
LED, det vill säga halvledarljusemitterande diod, är den fysiska karaktären av dess luminescens att efter att halvledar-pn-övergången är aktiverad, under drivning av elektrisk potential, kombineras elektroner och hål i halvledarmaterialet för att generera fotoner, för att uppnå halvledarluminescens. Därför är epitaxialteknik en av grunderna och kärnan i LED, och det är också den huvudsakliga avgörande faktorn för LED:s elektriska och optiska egenskaper.
Epitaxi (EPI)-teknologi hänvisar till tillväxten av ett enkristallmaterial på ett enkristallsubstrat med samma gitterarrangemang som substratet. Grundprincip: På ett substrat som värmts upp till lämplig temperatur (huvudsakligen safirsubstrat, SiC-substrat och Si-substrat) styrs gasämnena indium (In), gallium (Ga), aluminium (Al), fosfor (P) till ytan av substratet för att växa en specifik enkristallfilm. För närvarande använder tillväxttekniken för LED-epitaxialplåt huvudsakligen metoden MOCVD (organisk metallkemisk meteorologisk avsättning).
GaP och GaAs är vanligt använda substrat för röda och gula lysdioder. GaP-substrat används i vätskefasepitaximetoden (LPE), vilket resulterar i ett brett våglängdsområde på 565-700 nm. För gasfasepitaximetoden (VPE) odlas GaAsP-epitaxialskikt, vilket ger våglängder mellan 630-650 nm. Vid användning av MOCVD används GaAs-substrat vanligtvis med tillväxten av AlInGaP-epitaxialstrukturer.
Detta hjälper till att övervinna nackdelarna med ljusabsorption hos GaAs-substrat, även om det introducerar gallermissanpassning, vilket kräver buffertlager för att växa InGaP- och AlGaInP-strukturer.
VeTek Semiconductor tillhandahåller LED EPI-susceptor med SiC-beläggning, TaC-beläggning:
VEECO LED EPI-mottagare
TaC-beläggning som används i LED EPI-susceptor
● GaN-substrat: GaN enkristall är det idealiska substratet för GaN-tillväxt, vilket förbättrar kristallkvalitet, chiplivslängd, ljuseffektivitet och strömtäthet. Dess svåra förberedelse begränsar emellertid dess tillämpning.
Safirsubstrat: Safir (Al2O3) är det vanligaste substratet för GaN-tillväxt, och erbjuder god kemisk stabilitet och ingen absorption av synligt ljus. Den står dock inför utmaningar med otillräcklig värmeledningsförmåga vid högströmsdrift av kraftchips.
● SiC-substrat: SiC är ett annat substrat som används för GaN-tillväxt, på andra plats i marknadsandel. Det ger god kemisk stabilitet, elektrisk ledningsförmåga, värmeledningsförmåga och ingen absorption av synligt ljus. Den har dock högre priser och lägre kvalitet jämfört med safir. SiC är inte lämplig för UV-lysdioder under 380 nm. Den utmärkta elektriska och termiska konduktiviteten hos SiC eliminerar behovet av flip-chip-bindning för värmeavledning i GaN-lysdioder av krafttyp på safirsubstrat. Den övre och nedre elektrodstrukturen är effektiv för värmeavledning i GaN LED-enheter av effekttyp.
LED Epitaxi-mottagare

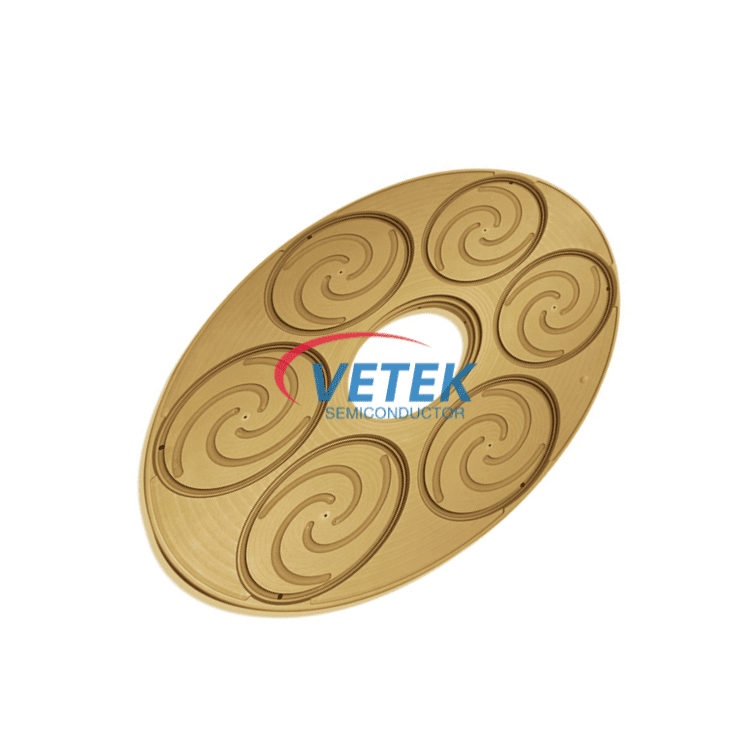

MOCVD-susceptor med TaC-beläggning
I djup ultraviolett (DUV) LED-epitaxi, djup UV LED eller DUV LED-epitaxi, är vanliga kemiska material som substrat aluminiumnitrid (AlN), kiselkarbid (SiC) och galliumnitrid (GaN). Dessa material har god värmeledningsförmåga, elektrisk isolering och kristallkvalitet, vilket gör dem lämpliga för DUV LED-applikationer i miljöer med hög effekt och hög temperatur. Valet av substratmaterial beror på faktorer som applikationskrav, tillverkningsprocesser och kostnadsöverväganden.
SiC-belagd djup UV LED-susceptor
TaC-belagd djup UV LED-susceptor
