Författare | Ingenjör Nickwu | Ingenjör, Advanced Materials Division, Vetek Semiconductor

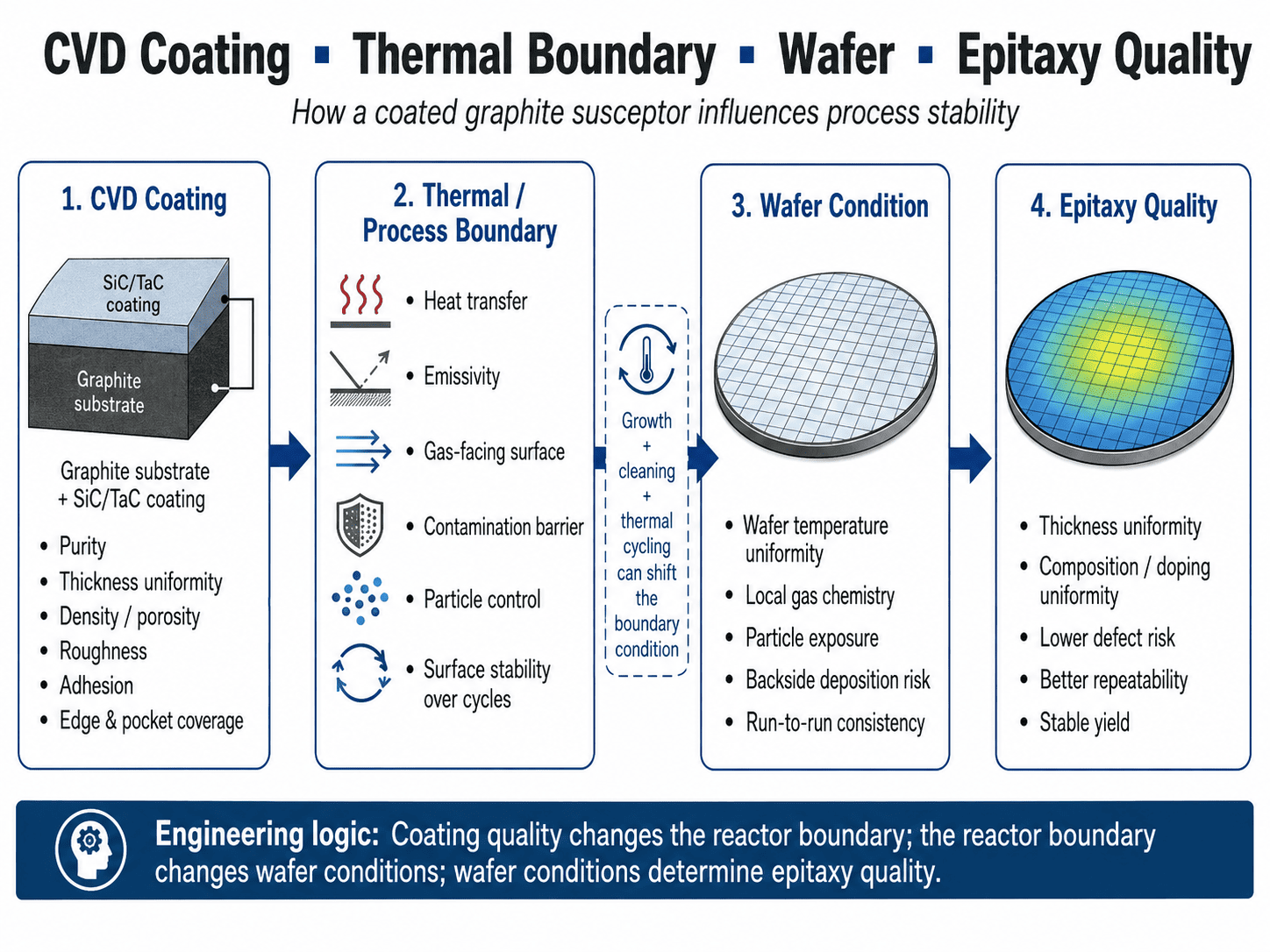

Introduktion: I epitaxi är en belagd grafitsusceptor en del av reaktorns termiska, kemiska och föroreningsgräns. Dess värde ligger inte enbart i beläggningens tjocklek, utan i hur konsekvent den färdiga delen bevarar skivans temperatur, ytstabilitet och repeterbarhet genom tillväxt- och rengöringscykler.
Kärnslutsats: Även vid oförändrad temperatur, tryck och gasflöde kan ytjämnhet, avlagringar, fickgeometri eller gränssnittsförsämring förändra värmeöverföringen och ytkemin. Den belagda susceptorn bör därför behandlas som en processkritisk reaktorkomponent, inte en passiv waferhållare.
Typiska tillväxttemperaturer illustrerar belastningen: GaN MOCVD går ofta nära 1000–1100°C, Si-epitaxi runt 1050–1200°C och SiC-epitaxi ungefär 1500–1700°C. Skivans temperatur beror på värmarens effekt plus susceptorgeometri, emissivitet, fickdjup, rotation och gasflöde.
Planetary MOCVD använder laminärt flöde och multipel bärarrotation för att förbättra tjocklek, sammansättning och dopningslikformighet.[1]
Kärnslutsats: "100 μm beläggning" är inte en fullständig halvledarspecifikation. Densitet, renhet, mikrostruktur, grovhet, CTE, tjockleksfördelning, vidhäftning och defektkontroll måste beaktas tillsammans, speciellt vid fickor, kanter, hål och skuggade drag där lokal avsättning kan skilja sig åt.
|
Parameter |
CVD SiC |
CVD TaC |
|
Densitet |
~3,2–3,21 g/cm³ |
~14,3 g/cm³ |
|
CTE |
~4,3–4,5×10⁻⁶/K |
~6,3×10⁻⁶/K |
|
Hårdhet |
~40–42 GPa |
~2000 HK |
|
Tjocklek |
~100 μm typiskt |
≥20 μm; ~35±10 μm |
|
Grovhet |
~1–3 μm, processberoende |
Behandlaberoende |
|
Renhet |
>6N möjligt |
Betygsberoende |
Ingenjörskedjan är:
CVD temperatur / tryck / gasförhållande → korntillväxt → densitet / grovhet / spänning → beläggningens livslängd.
Högre tryck ökade grovheten och porositeten, medan för hög temperatur gav grövre strukturer.[3]
Kärnslutsats: En beläggning kan bli processoacceptabel innan den synligt skalar. Tjockleksavdrift, lågkonjunktur, avlagringar eller ojämnhetsförändringar kan förändra värmeöverföring och emissivitet mellan skivor och susceptorer, vilket skapar temperatur- eller kör-till-körningsdrift medan komponenten fortfarande verkar mekaniskt intakt.
Wafer värmebalans:
Qtotal = Qledning + Qstrålning + Qkonvektion
Den belagda susceptorn påverkar dessa termer genom materialegenskaper, yttillstånd och geometri. Fickdjupet spelar roll eftersom beläggningsuppbyggnaden ändrar den slutliga wafersätets geometri.
En nominell 100 μm beläggning som varierar runt en ficka kan ändra både lokal termisk väg och slutliga dimensioner. Liten variation orsakar inte automatiskt ojämnhet, men efterbeläggningens fickdjup bör vara en CTQ.
Under produktionen:
tillväxtavlagringar + rengöring + termisk cykling → ojämnhet/emissivitetsdrift → termisk gränsdrift → wafer-temperaturdrift → tillväxthastighet/sammansättningsdrift.
Komponentens livslängd bör därför definieras av processgränser – inte bara av "inget synligt brott".
Kärnslutsats: CVD SiC är den praktiska baslinjen för många Si-, GaN- och SiC-epitaxdelar på grund av dess mognad, renhet och kompatibilitet med grafit. TaC blir attraktivt när extrem temperatur eller Si-rik kemi gör SiC-nedgången till den verifierade livstidsbegränsande mekanismen.
|
Behandlafönster |
Startval |
Ingenjörslogik |
|
Si epitaxi, ~1050–1200°C |
CVD SiC |
Mogen, tillräcklig marginal |
|
GaN MOCVD, ~1000–1100°C |
CVD SiC |
Etablerad bäryta |
|
SiC epitaxi, ~1500–1700°C |
SiC först; utvärdera TaC om livslängden är begränsad |
Högre svårighetsgrad |
|
Svår Si-rik attack |
Utvärdera TaC |
Högre eldfast marginal |
|
>2000°C varmzonsservice |
TaC övervägs starkt |
SiC-stabilitet kan begränsa livslängden |

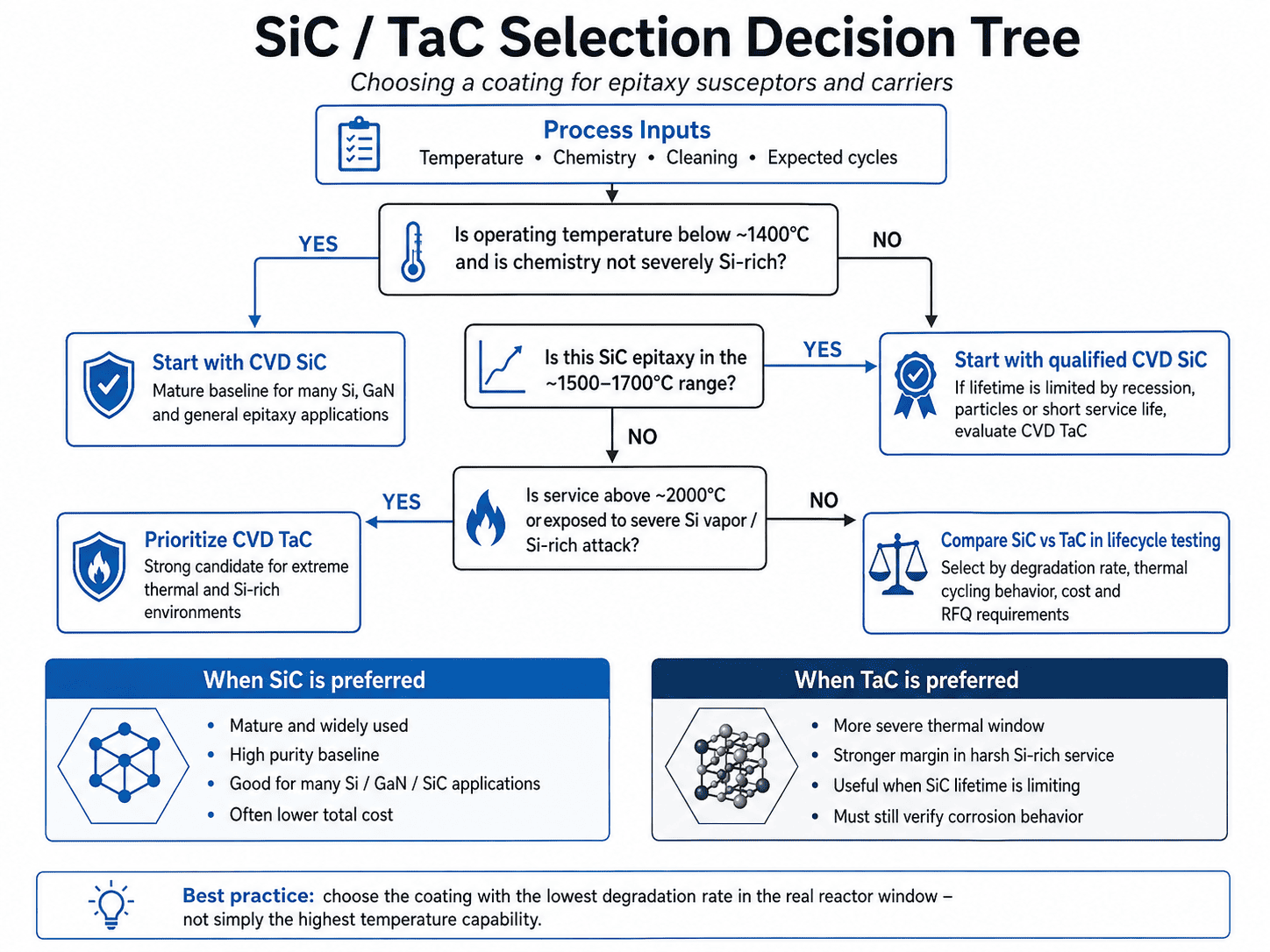

→ Ja: kvalificera CVD SiC.
→ Nej: fortsätt.
SiC epitaxi vid ~1500–1700°C?
→ Börja med beprövad SiC. Om lågkonjunktur, partiklar eller kort livslängd dominerar, jämför TaC.
>2000°C eller kraftig exponering för Si-ånga?
→ Prioritera TaC-utvärdering.
TaC är inte kemiskt osårbar. Vid 1973 K i kiselånga bildade CVD TaC TaSi2/SiC-reaktionsprodukter; ökande Si-exponering ökade korrosionsdjup och grovhet.[4] Urval bör därför baseras på nedbrytningshastigheten i den verkliga reaktorn, inte enbart smältpunkten.
Kärnslutsats: De flesta belagda susceptorfel uppstår från kopplad termisk stress, ojämn avsättning, kemisk recession och rengöring eller hanteringsskador. Felanalys bör koppla den synliga defekten till dess rotmekanism och sedan till wafersymptomet istället för att stanna vid "beläggningsfräsning".
|
Felläge |
Rotmekanism |
Huvudprocessrisk |
|
Mikroknäckning |
CTE-felmatchning + termisk cykling |
Gasinträngning, partiklar |
|
Delaminering |
Kvarstående stress / svagt gränssnitt |
Flingor |
|
Pinhole/porositet |
Ofullständig förtätning |
Grafitexponering |
|
Kantflisning |
Stress/hantering |
Lokala partiklar |
|
Kemisk lågkonjunktur |
Hög-T reaktiv kemi |
Grovhet/emissionsdrift |
|
Insättningsuppbyggnad |
Parasitisk avsättning |
Termisk/flödesdrift |
En användbar första ordningens termisk-stress-relation är:
σ ≈ E × Δα × ΔT
där E är beläggningsmodulen, Δα beläggnings-/substrat-CTE-skillnaden och ΔT den termiska avvikelsen. Det är därför grafit CTE-matchning betyder nästan lika mycket som beläggningens renhet.
Djupa fickor, hål och spår kan ta emot olika prekursortransporter:
lokal tunn/porös beläggning → termisk/kemisk attack → grafitexponering → erosion → partiklar → risk för wafer-defekter.
En komponent kan därför nå processens livslängd före den mekaniska livslängden.
Kärnslutsats: Kvalificering bör omvandla reaktorförhållanden till mätbara CTQ och verifiera dem på den färdiga geometrin. Enbart materialcertifikat är otillräckliga; Målet är repeterbar beläggningsintegritet, dimensioner och termiskt/kemiskt beteende genom representativa tillväxt- och rengöringscykler.
En praktisk specifikation bör innehålla:
Rekommenderade kontrollpunkter:
Inkommande → definierade tillväxtcykler → rengöring → uttjänt.
Att korrelera dessa kontrollpunkter med partikel- och waferdata är mer användbart än enbart visuell inspektion.
Hur tjock bör CVD SiC vara?
Runt 100 μm är en användbar referens, inte ett universellt optimum. Geometri, korrosionstillåtelse, spänning och dimensionstolerans bestämmer målet.
Håller tjockare beläggning alltid längre?
Nej. Det tillför korrosionsreserv men kan också öka kvarvarande spänning och dimensionsförskjutning.
Varför skalar SiC-beläggningen?
Typiska bidragsgivare är CTE-felmatchning, restspänning, gränssnittsdefekter, kantgeometri, termisk cykling, kemisk attack och rengöringsskador.
När ska TaC ersätta SiC?
När hög temperatur eller Si-rik attack har visat sig vara den dominerande SiC livstidsgränsen och TaC ger ett bättre livscykelresultat.
Kärnslutsats: CVD-belagd grafit bör vara kvalificerad som en del av epitaxiprocessen. Målet är stabilt termiskt, kemiskt och dimensionellt beteende under hela produktionen, med slutet av livslängden definierad av mätbara process-CTQ snarare än synlig skada enbart.
Ingenjörskedjan är:
grafitsubstrat → CVD-mikrostruktur → färdig geometri → termisk/kemisk stabilitet → skivans repeterbarhet.
Den bättre frågan är inte bara "Hur tjock är beläggningen?" men "Hur kommer denna komponent att bete sig efter upprepad tillväxt, rengöring och termiska cykler, och vilken mätbar gräns definierar dess livslängd?"
Referenser
[1] AIXTRON SE, Planetprincip (MOCVD).
[2] SGL Carbon, SIGRAFINE® SiC-beläggning – Materialdata.
[3] Huo Y. et al., Scientific Reports 16, 4150 (2026), "Studie av korrelationen process-struktur-egenskap i CVD-SiC-beläggningar på grafitsubstrat."
[4] Hao K. et al., Vacuum 241, 114677 (2025), "Silicon Vapor Induced Corrosion Mechanisms of CVD TaC Coatings on Graphite Substrates."
Ingenjör Nickwu har 15 års erfarenhet av forskning och utveckling av CVD-beläggningar och kolbaserade varma zonmaterial. Han ledde projektet för att introducera massproduktion av Kinas första TaC-belagda grafitkomponenter som används i 8-tums SiC-epitaxi. Han har deltagit i ett flertal hot-zone design- och felanalysprojekt för SiC-kristalltillväxt och innehar sju uppfinningspatent relaterade till hot-zone-material.
