Från 4-tum till 8-tum: ett decennium av SiC Semiconductor Growth

2013 frågade industrin om kiselkarbid överhuvudtaget kunde kommersialiseras. Tio år senare driver SiC elbilar och förnybar energi – och den verkliga konkurrensen har skiftat till material, utrustning och tillverkningsutbyte. På ett decennium växte SiC-skivor från 4-tum till 8-tum när epitaxiutrustningen avancerade i steg. Bortom själva rånet,CVD SiC-beläggningar, Solid CVD SiC, ochTaC-beläggningarHåll nu korrosionsbeständig utrustning vid hög temperatur igång på ett tillförlitligt sätt. VETEK Semiconductor levererar alla tre materiallösningarna för skalad SiC-tillverkning.

I. SiC:s decennium av transformation: från laboratoriematerial till mainstream krafthalvledare

SiC har gått från ett lovande labbmaterial 2013 till en vanlig teknik som stöder elbilar, kraftelektronik och energiomvandling idag – och branschens fokus har skiftat från att bevisa tekniken till att bemästra tillverkning i stor skala.

Tabellen nedan sammanfattar hur SiC-industrins prioriteringar förändrats under det senaste decenniet.

2013 vs. Idag: Hur SiC-industrins fokus har skiftat

II. Kärnutmaningen för SiC-kommersialisering: Epitaxiteknik

Epitaxiutrustning har alltid varit den tekniska flaskhalsen för SiC-kommersialisering – industrins framsteg kan spåras direkt genom utvecklingen av epitaxireaktorer, från tidiga 6-tumsplattformar till dagens automatiserade 150mm/200mm-system.

Under 2013 accelererade SiC-kommersialiseringen och utrustningstillverkarna konkurrerade främst kring 6-tums (150 mm) SiC-epitaxikapacitet. Semiconductor Today rapporterade om flera representativa system vid den tiden:

Representativ SiC Epitaxy Equipment, 2013

Dessa tidiga system designades för att lösa fyra problem: att uppnå 6-tums SiC-epitaxi, förbättra epitaxialskiktets enhetlighet, sänka defektdensiteten och möta behoven av tidig kommersialisering av kraftenheter.

När EV-anpassningen, EV-laddningsinfrastrukturen, sol-plus-lagringssystem och industriella kraftmarknader expanderade snabbt, växte efterfrågan på SiC-enheter i enlighet med detta – och epitaxiutrustning utvecklades från små serier av FoU-plattformar till nästa generations system byggda för storskalig tillverkning. Dagens representativa plattformar inkluderar:

Representativ SiC Epitaxiutrustning, idag

III. Från 4-tum till 8-tum: Hur wafer-skalning minskar kostnaderna och höjer uteffekten

Varje steg upp i SiC-skivans diameter - från 4-tum till 6-tum och nu mot 8-tum - finns för att höja produktionen per wafer och sänka tillverkningskostnaden, och industrin är nu mitt i övergången från 6-tum till 8-tum.

Under 2013 pressade SiC-industrin på att gå från 4-tums till 6-tums wafers. Företag inklusive Cree, Dow Corning, Showa Denko och Norstel utökade alla sina 6-tums SiC-substrat och epitaxikapacitet vid den tiden. Målet med att flytta till större wafers var okomplicerat: öka produktionen per wafer, lägre tillverkningskostnad och förbättra skalbarheten i hela branschen.

Mer än ett decennium senare driver samma logik nu övergången från 6-tum till 8-tum. GlobalWafers, världens tredje största tillverkare av kiselwafer, har uttalat att industrins 8-tums SiC-wafer-produktion skulle accelerera kraftigt under 2025–2026 – en övergång som ansågs orealistisk bara två år tidigare (GlobalWafers, 2023). Onsi och Resonac har likaså siktat in sig på 2025 för att kvalificera och rampa 8-tums SiC-substrat och epitaxiella wafers (Compound Semiconductor News, 2024).

Vad förändras när SiC-skivor blir större

I takt med att både waferdiameter och kvalitetskrav ökar, har material och utrustningskomponenter som används under tillverkningsprocessen blivit lika avgörande för SiC:s framsteg som wafers själva.

IV. Beyond the Wafer: Varför utrustningskomponenter betyder så mycket som SiC-chips

SiC-skivor, MOSFET:er och kraftmoduler får mest uppmärksamhet, men utrustningskomponenterna inuti epitaxi- och kristalltillväxtreaktorer möter lika extrema förhållanden - och traditionell grafit ensam är inte längre tillräckligt för att möta dagens krav.

Diskussioner om SiC-industrin tenderar att fokusera på tre saker: SiC-wafers, SiC MOSFETs och kraftmoduler. I praktiken är de utrustningskomponenter som används för att tillverka dem lika viktiga. Inuti epitaxireaktorer, kristalltillväxtugnar och andra högtemperaturhalvledarprocesser måste interna komponenter tåla:

• Miljöer med extremt hög temperatur

• Frätande processgaser som H₂ och HCl

• Strikta renlighetskrav för att undvika kontaminering av wafern

Traditionell grafit erbjuder stark termisk prestanda, men vid långvarig användning är den utsatt för ytkorrosion, partikelgenerering och förkortad livslängd - allt detta hotar direkt utbytet av skivor och processkonsistens. Detta är den lucka som CVD SiC-beläggningstekniken alltmer har kommit in i för att täppa till.

V. CVD SiC-beläggning: Tekniken bakom pålitlig högtemperaturutrustning

SiC-epitaxi och SiC-beläggning är två distinkta teknologier som tjänar olika syften - epitaxi gör själva halvledarmaterialet, medan CVD SiC-beläggning skyddar utrustningen som tillverkar det.

SiC epitaxi används för att tillverka halvledarmaterial. SiC CVD-beläggning appliceras däremot främst på kritiska inre komponenter i halvledarutrustning för att förbättra deras motståndskraft mot hög temperatur och korrosion.

SiC Epitaxi vs SiC-beläggning: två olika teknologier

Hur Graphite + SiC Composite fungerar

CVD SiC-belagda grafitkomponenter används nu i stor utsträckning i SiC-epitaxiutrustning, MOCVD-utrustning, LED-epitaxiutrustning och RTP/RTA-värmebehandlingsutrustning. Att avsätta ett tätt SiC-skikt på högren grafit kombinerar styrkorna hos båda materialen:

Varför Graphite + SiC fungerar som en komposit

VI. VETEK Semiconductors avancerade SiC-materiallösningar

När tredje generationens halvledare fortsätter att skala, levererar VETEK Semiconductor tre kompletterande materiallösningar - CVD SiC-belagd grafit, Solid CVD SiC och TaC-beläggningar - konstruerade för de specifika termiska och kemiska kraven på SiC-tillverkningsutrustning.

CVD SiC-belagda grafitkomponenter

VETEK:s CVD SiC-belagda grafitkomponenter används i SiC Epitaxi Susceptors, MOCVD Carriers, Wafer Carriers, Halfmoon Components och Semiconductor Thermal Components.

• Högren SiC-beläggning

• Utmärkt termisk enhetlighet

• Stabilitet vid hög temperatur

• Stark korrosionsbeständighet

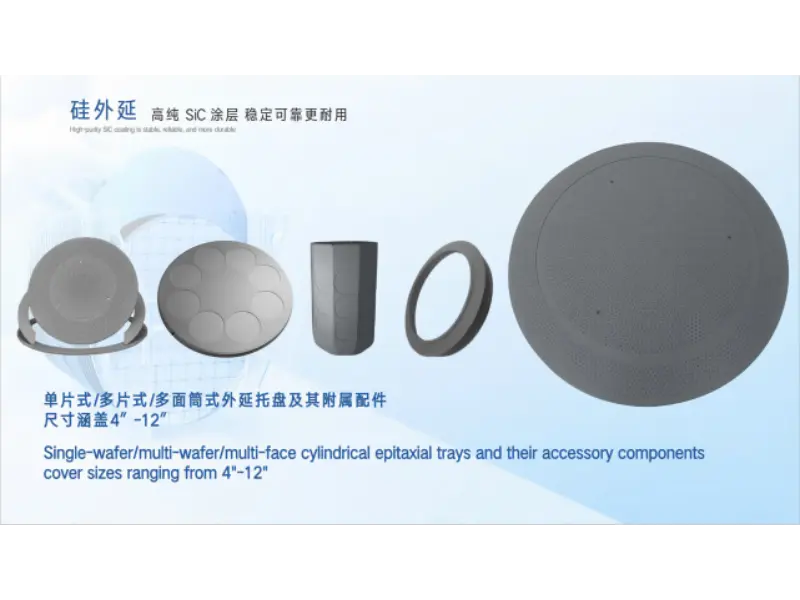

VETEK CVD SiC-belagda grafitkomponenter för SiC-epitaxi, MOCVD och termiska halvledarapplikationer.

Solida CVD SiC-komponenter

För avancerade etsnings- och högtemperaturprocesser ger Solid CVD SiC en högre grad av materialprestanda. Typiska applikationer inkluderar fokusringar, RTP/EPI-komponenter och plasmaprocesskomponenter.

• Tät, icke-porös struktur

• Extremt låg partikelgenerering

• Utmärkt plasmaresistens

• Lång livslängd

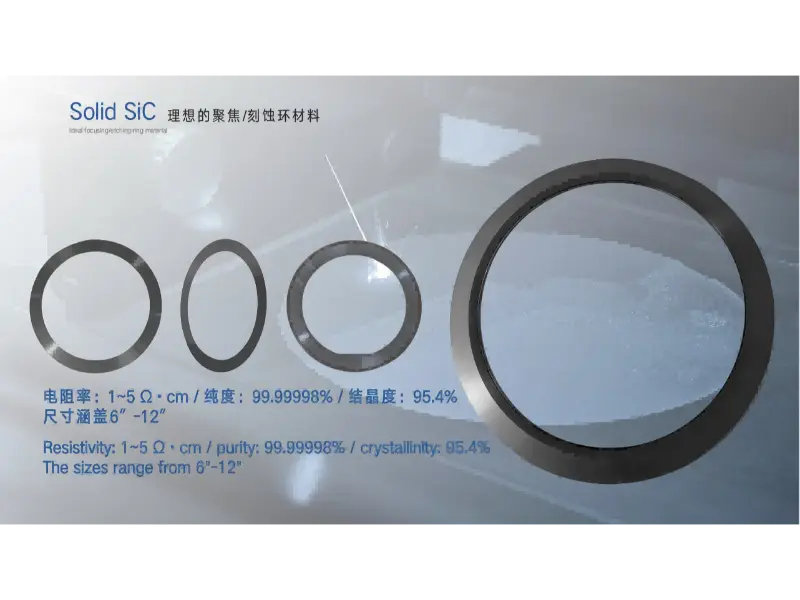

Solida CVD SiC fokusringar och plasmaprocesskomponenter för avancerade ets- och RTP/EPI-applikationer.

TaC beläggningslösningar

När SiC-kristalltillväxttemperaturerna fortsätter att stiga, har tantalkarbidbeläggningar (TaC) blivit ett viktigt material för termiska fält med ultrahöga temperaturer. TaC erbjuder högre temperaturstabilitet, utmärkt oxidationsbeständighet och enastående kemisk stabilitet — lämpad för SiC-kristalltillväxtutrustning, högtemperatur termiska fältkomponenter och tredje generationens halvledartillverkningsmiljöer.

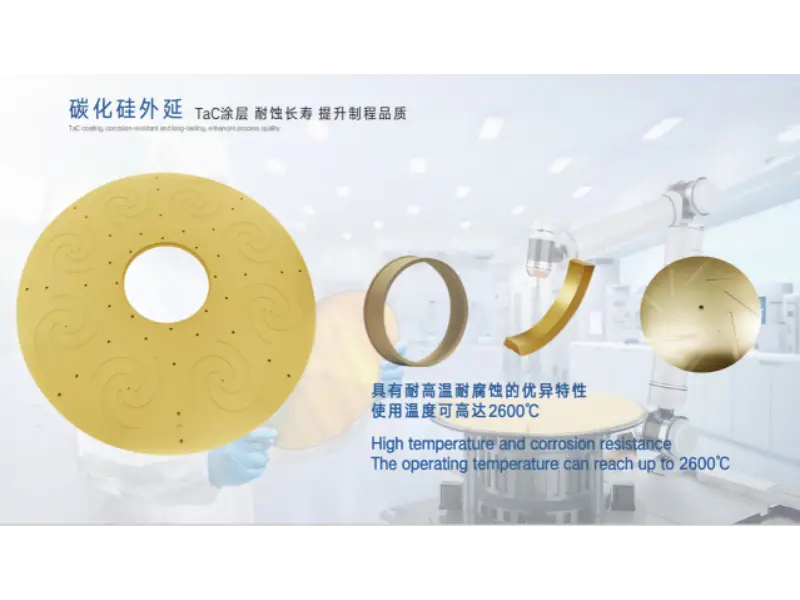

TaC-belagda varmzonskomponenter konstruerade för ultrahög temperatur SiC-kristalltillväxt.

Tillsammans adresserar dessa tre produktlinjer de olika termiska och kemiska kraven som finns i hela SiC-tillverkningskedjan:

VETEK:s tre SiC-materiallösningar i ett ögonblick

VII.Vanliga frågor

1. Vad är skillnaden mellan SiC-epitaxi och SiC-beläggning?

SiC epitaxi växer ett kristallint kiselkarbidskikt för att göra halvledarskivor och enheter. SiC-beläggning (CVD SiC) avsätter ett tunt, tätt SiC-skikt på grafit eller andra substrat för att skydda utrustningens komponenter från värme och korrosion. De tjänar olika syften inom samma tillverkningskedja.

2. Varför beläggs grafit med SiC istället för att användas ensamt?

Bar grafit har utmärkt värmeledningsförmåga och stabilitet, men den korroderar och genererar partiklar när den utsätts för höga temperaturer och gaser som H₂ och HCl över tiden. En tät CVD SiC-beläggning ger hårdhet, kemisk beständighet och hög temperaturstabilitet samtidigt som grafitens termiska prestanda bevaras.

3. Vad används Solid CVD SiC till?

Solid CVD SiC är ett helt tätt, icke-poröst kiselkarbidmaterial som används i avancerade etsnings- och högtemperaturprocesser, inklusive fokusringar, RTP/EPI-komponenter och plasmaprocessdelar - applikationer som kräver extremt låg partikelgenerering och lång livslängd.

4. Varför behöver SiC-kristalltillväxt TaC-beläggningar?

När SiC-kristalltillväxtprocesser pressar mot högre temperaturer behöver komponenter i heta zoner material som motstår oxidation och förblir kemiskt stabila under extrem värme. TaC-beläggningar erbjuder högre temperaturstabilitet än grafit enbart, vilket gör dem väl lämpade för SiC-kristalltillväxtugnar och högtemperatur termiska fältkomponenter.

5. Varför går branschen från 6-tums till 8-tums SiC-skivor?

Större wafers ökar antalet dies per wafer, vilket sänker tillverkningskostnaden per chip och förbättrar skalbarheten. Wafertillverkare och chiptillverkare kvalificerar nu 8-tums SiC-substrat och epitaxiella wafers för att möta den växande efterfrågan från elbilar, förnybar energi och industriell kraftelektronik.

VIII. Sammanfattning: SiC Manufacturing har gått in i en era av processkapacitetskonkurrens

SiC-industrins avgörande fråga har förändrats - från om materialet kan kommersialiseras till hur effektivt, rent och konsekvent det kan tillverkas i stor skala.

Under 2013 var branschens centrala fråga om SiC överhuvudtaget kunde kommersialiseras. Idag, mer än ett decennium senare, har den frågan blivit: hur kan SiC-produkter tillverkas med högre effektivitet, färre defekter och större stabilitet?

När SiC-industrin fortsätter att expandera, förblir större waferdiametrar, uppgraderad epitaxiteknik och optimerad tillverkningsutrustning kärnan i industriutvecklingen. Samtidigt blir högrena CVD SiC-beläggningar, Solid CVD SiC och TaC-material nyckelteknologier för att säkerställa halvledartillverkningsstabilitet.

VETEK Semiconductor fortsätter att fokusera på avancerade halvledarmaterial, som tillhandahåller tillförlitliga materiallösningar för SiC-epitaxi, kristalltillväxt och högtemperaturhalvledartillverkning – vilket stödjer nästa generation av halvledarindustrin.

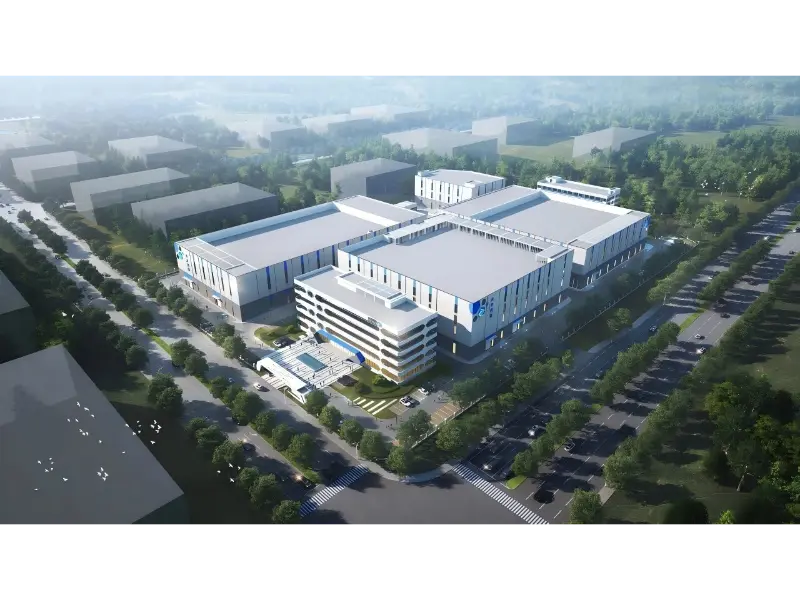

IX. Om VETEK Semiconductor

VETEK Semiconductordesignar och tillverkar CVD SiC belagd grafit, Solid CVD SiC och TaC beläggningskomponenter för SiC epitaxi, MOCVD, kristalltillväxt och högtemperaturhalvledarutrustning. Den här artikeln har utarbetats av VETEKs materialteknikteam, baserat på industrirapportering från Semiconductor Today och aktuell marknadsanalys för SiC-wafer, och återspeglar VETEKs direkta erfarenhet av att leverera komponenter till SiC-tillverkningslinjer.

Refererade källor: Semiconductor Today (2013 industrifunktion); GlobalWafers offentliga uttalanden (2023); Compound Semiconductor News (2024); Patsnap Eureka SiC wafer prisanalys (2025). Siffror och utrustningsspecifikationer för VETEK-produkter baseras på intern produktdokumentation.
