Wafer Substrate är en wafer gjord av halvledar enkristallmaterial. Substratet kan direkt gå in i wafertillverkningsprocessen för att producera halvledaranordningar, eller så kan det bearbetas genom epitaxiella processer för att producera epitaxiella wafers.
Wafer Substrate, som den grundläggande stödstrukturen för halvledarenheter, påverkar direkt enheternas prestanda och stabilitet. Som "grunden" för tillverkning av halvledarenheter måste en serie tillverkningsprocesser som tunnfilmstillväxt och litografi utföras på substratet.
Sammanfattning av substrattyper
- Enkristallkiselskiva: för närvarande det vanligaste substratmaterialet, som används i stor utsträckning vid tillverkning av integrerade kretsar (IC), mikroprocessorer, minnen, MEMS-enheter, kraftenheter etc.;
- SOI-substrat: används för högpresterande, lågeffekts integrerade kretsar, såsom högfrekventa analoga och digitala kretsar, RF-enheter och strömhanteringschips;
- Sammansatta halvledarsubstrat: Galliumarsenidsubstrat (GaAs): mikrovågs- och millimetervågskommunikationsanordningar, etc. Galliumnitridsubstrat (GaN): används för RF-effektförstärkare, HEMT, etc. Kiselkarbidsubstrat (SiC): används för elfordon, kraftomvandlare och andra substratfosforkraftenheter: I substrat-laserenheter, I fotodetektorer, etc.;
- Safirsubstrat: används för LED-tillverkning, RFIC (radiofrekvens integrerad krets), etc.;
Vetek Semiconductor är en professionell leverantör av SiC-substrat och SOI-substrat i Kina. Vårt 4H halvisolerande SiC-substrat och 4H Halvisolerande SiC-substrat används i stor utsträckning i nyckelkomponenter i halvledartillverkningsutrustning.
Vetek Semiconductor har åtagit sig att tillhandahålla avancerade och anpassningsbara Wafer Substrate-produkter och tekniska lösningar med olika specifikationer för halvledarindustrin. Vi ser verkligen fram emot att bli din leverantör i Kina.
Nyckelfunktioner
- Professionell leverantör av SiC-substrat (4H N-typ & halvisolerande) och SOI-substrat för kraft, RF och avancerade IC-applikationer.
- Bred substratportfölj som täcker kisel, sammansatta halvledare (SiC, GaN, GaAs, InP), safir och specialiserade wafers (PZT, SiN, dummy wafers).
- Hög materialkvalitet och processkonsistens lämplig för epitaxiell tillväxt, enhetstillverkning och utrustningsprocesskontroll.
- Anpassningsbara specifikationer och tekniska lösningar skräddarsydda för olika halvledartillverkningskrav.
- Pålitlig Kina-baserad leverans med applikationsteknikstöd för kraftenheter, MEMS, LED, RF och termiska processverktyg.
Produktkategorier
- SiC-substrat: 4H N-typ och halvisolerande SiC-skivor för kraftenheter och RF-applikationer

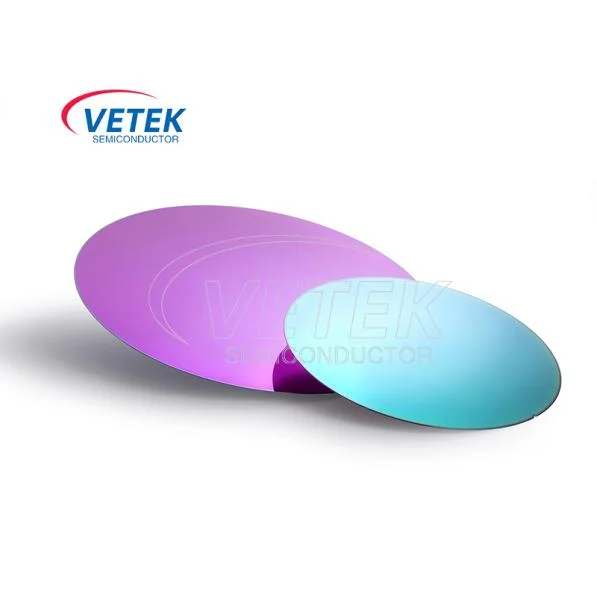

- SOI-substrat: Silikon-på-isolatorskivor för högpresterande IC:er och RF-enheter med låg effekt
- Specialitet/processskivor:CVD SiC-belagda dummywafers, SiN-substrat, PZT piezoelektriska wafers på Si/SOI
- Andra sammansatta / safirsubstrat: stödjer LED, RF och optoelektroniska applikationer (som hänvisas till i översikten)
Ansökningar
För att möta de olika behoven av halvledartillverkning erbjuder VeTek riktade produkter för Wafer Substrate. Följande tabell klassificerar dem efter huvudapplikationsområden:
| Ansökningsfält |
Typiska produkter |
Applikationsbeskrivning |
| Kraftenheter och elbilar |
4H-SiC-substrat (N-typ / halvisolerande) |
Kiselkarbidsubstrat för kraftomvandlare, elfordon och högspänningskraftenheter som kräver hög temperatur och hög effektivitet. |
| RF / högfrekventa IC:er |
SOI-substrat, GaN / GaAs-relaterade substrat, halvisolerande SiC |
Högpresterande, lågeffektssubstrat för RF-enheter, effektförstärkare, HEMT:er och högfrekventa analoga/digitala kretsar. |
| MEMS och sensorer |

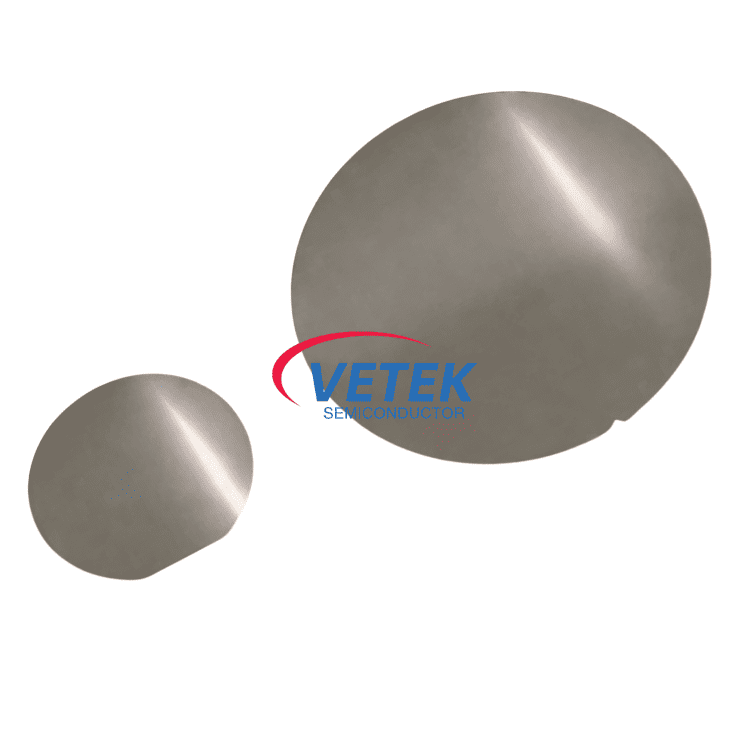

PZT piezoelektriska wafers (PZT på Si/SOI), SiN-substrat |
Piezoelektriska och höghållfasta substrat för MEMS-givare, sensorer, 5G, medicinska och bärbara enheter som kräver elektromekanisk omvandling. |
| Processkontroll och testning |
CVD SiC-beläggning Dummy wafer |
Dummy och testskivor för utrustningskvalificering, processövervakning och kontamineringskontroll i halvledartillverkningslinjer. |
| LED / Optoelektronik |
Safirsubstrat, sammansatta halvledarsubstrat (InP etc.) |
Substrat för LED-tillverkning, lasrar, fotodetektorer och RFIC-applikationer som kräver optisk och högfrekvent prestanda. |
| Avancerad IC / Logik & Minne |
Enkristallkiselskivor, SOI-substrat |
Mainstream och avancerade substrat för integrerade kretsar, mikroprocessorer, minnen och strömhanteringschips. |
För mer detaljerade processmatchningslösningar, seKiselkarbidepitaxiochSilikonepitaxirelaterade sidor.
Som en professionell Wafer-tillverkare och leverantör i Kina har vi vår egen fabrik. Oavsett om du behöver skräddarsydda tjänster för att möta de specifika behoven i din region eller vill köpa avancerad och hållbar Wafer tillverkad i Kina, kan dulämna oss ett meddelande.
