PZT piezoelektriska wafers: högpresterande lösningar för nästa generations MEMS

I en tid präglad av snabb utveckling av MEMS (Micro-Electromechanical Systems) är valet av rätt piezoelektriskt material ett beslut om enhetens prestanda. PZT (Lead Zirconate Titanate) tunnfilmsskivor har blivit det främsta valet framför alternativ som AlN (aluminiumnitrid), som erbjuder överlägsen elektromekanisk koppling för banbrytande sensorer och ställdon.

Vetek Semiconductor tillhandahåller branschledande PZT-on-Si/SOI-wafers. Med hjälp av avancerad tunnfilmsavsättning levererar vi exceptionell filmlikformighet och kristallin kvalitet, speciellt framtagna för att övervinna vanliga industrihinder som filmtrötthet och prestandaförsämring.

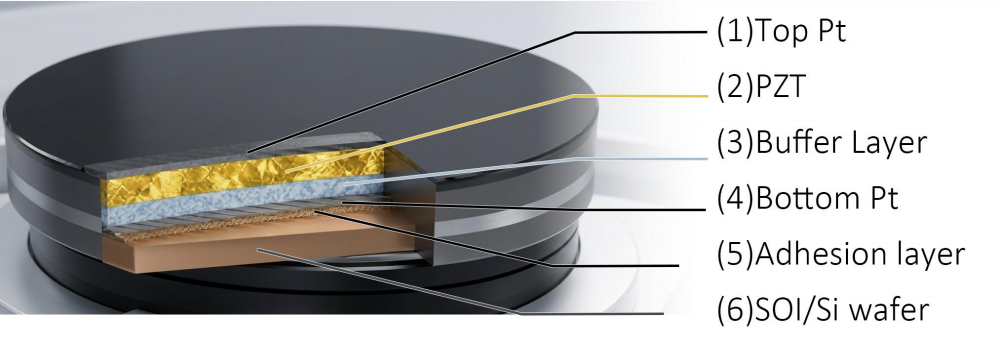

Kärnarkitektur: Synergin mellan Pt och PZT

Integriteten hos flerskiktsstacken är grundläggande för ferroelektrisk prestanda. Våra wafers använder en precisionskonstruerad stapel av metalliska elektroder och keramiska tunna filmer:

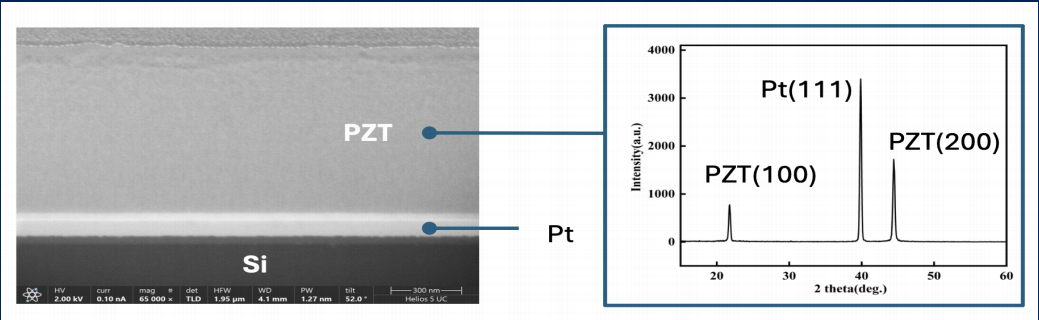

• PZT piezoelektriska kärna:Vår process fokuserar på rigorös kontroll av kristallorienteringen. Enligt Muralt (2000) ger PZT med en (100) eller (001) föredragen orientering en betydligt högre longitudinell piezoelektrisk konstant. Veteks optimerade avsättning säkerställer en stark (100) orientering, vilket möjliggör massiv energiproduktion även vid tjocklekar på mikronnivå.
• Det kritiska Pt-elektrodskiktet:Platina (Pt) fungerar som både den elektriska ledningen och tillväxtmallen för PZT. Känd för sin höga ledningsförmåga och termiska stabilitet i syrerika miljöer, är Pt industrins guldstandard för bottenelektroder (Takahashi et al., 1994). Vi upprätthåller ultralåg ytråhet (Ra <= 1,0 nm) för att ge ett idealiskt gränssnitt för PZT-kärnbildning.
• Integrerade buffertlager:För att undertrycka elementär diffusion mellan PZT och kiselsubstratet, införlivar vi ett precisionsbuffertlagersystem. Dessa lager fungerar som en fysisk barriär och spänningsbuffert, förhindrar filmdelaminering och säkerställer den mekaniska tillförlitligheten för hela wafern under komplex MEMS-etsning.

Målapplikationer: Var används PZT?

Högpresterande PZT-skivor är viktiga för applikationer som kräver exakt mekanisk till elektrisk avkänning eller elektrisk till mekanisk aktivering:

• Konsumentelektronik (PMUT):Målkunderna inkluderar tillverkare av smartphonemoduler och biometriska säkerhetsföretag. Användningsfall: PZT-filmer genererar högfrekventa ultraljudsvågor för fingeravtrycksavkänning under skärmen. Jämfört med äldre lösningar erbjuder PZT-baserade PMUT:er djupare penetration och högre upplösning (Akbari et al., 2016), vilket möjliggör säker biometrisk 3D-autentisering.
• Telekommunikation (RF MEMS):Målkunderna inkluderar RF-front-end-chipdesigners och leverantörer av 5G/6G-infrastruktur. Användningsfall: Använder PZT:s höga elektromekaniska kopplingskoefficient för att skapa inställbara filter. Detta minimerar signalförlusten och utökar bandbredden, vilket är avgörande för att hantera spektrumöverbelastning i 5G-nätverk.
• Industriellt tryck:Målkunderna inkluderar tillverkare av industriella bläckstråleskrivare och tillverkare av flexibel bildskärm (OLED). Användningsfall: PZT-skivor är mikrobearbetade till ultrasnabba ställdon. Genom att deformera bläckkammaren omedelbart uppnår de pikoliters precisionsvätskedispensering, en hörnsten för OLED-tillverkning och högupplöst 3D-utskrift.
• Sjukvård:Målkunder inkluderar forskning och utveckling av medicinsk utrustning och handhållna ultraljudsstarter. Användningsfall: Körning av intravaskulära ultraljudssonder (IVUS) för intern avbildning. Den fungerar också som hjärtat av högeffektiva, tysta medicinska nebulisatorer för riktad läkemedelsleverans.
• Bil:Målkunder inkluderar leverantörer av lösningar för autonom körning och smarta cockpit-HMI-utvecklare. Användningsfall: Utöka detektionsområdet för ultraljudssensorer för bilar. Dessutom ger den Haptic Feedback på pekskärmar, som simulerar den taktila känslan av fysiska knappar.

Varför välja Vetek Semiconductor?

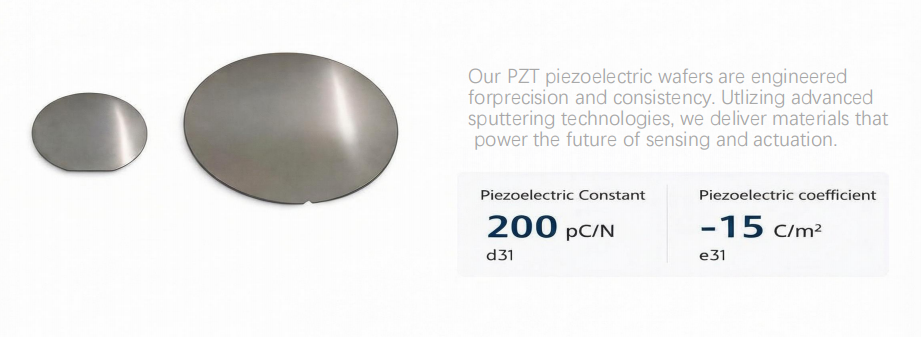

• Överlägsna parametrar:Piezoelektrisk konstant d31 når vanligtvis 200 pC/N, med en e31-koefficient stabil vid -15 C/m2.
• Mångsidiga substrat:Tillgänglig i 6-tums och 8-tums format, inklusive högresistivitet SOI-substrat (> 5000 ohm/cm).
• Skräddarsydd anpassning:Vi stödjer kundtillförda wafers (gjuteriservice) och kan anpassa tjockleksförhållandet för PZT- och Pt-lager för att matcha dina specifika resonansfrekvenskrav.

Författare:Sera Lee

Akademiska referenser:

[1] Muralt, P. (2000). "PZT tunna filmer för mikrosensorer och ställdon: problem och framsteg."Journal of Micromechanics and Microengineering.

[2] Trolier-McKinstry, S., et al. (2018). "Piezoelektriska tunna filmer för MEMS."Årlig översyn av materialforskning.

[3] Akbari, M., et al. (2016). "Piezoelektriska mikrobearbetade ultraljudsgivare (pMUTs) för medicinsk bildbehandling."I piezoelektriska MEMS-resonatorer.
