Hur TaC-beläggning förbättrar SiC-kristalltillväxt i PVT-applikationer

Hur TaC-beläggning förbättrar SiC-kristalltillväxt i PVT-applikationer

Kiselkarbid (SiC) underbygger nu mycket av de framsteg som setts inom elfordons drivlinor, omvandlare för förnybar energi och högfrekventa kraftmoduler. Tillverkningsekonomi och enhetsprestanda beror båda på att förstora SiC-kristalldimensionerna, öka batchutbytet och undertrycka defektpopulationer. För att nå dessa mål krävs mer än finjusterade processrecept. Integriteten och livslängden hos termiska fältmaterial blir lika avgörande, särskilt med tanke på de aggressiva förhållandena inuti ugnar för fysisk ångtransport (PVT).

Bland yttekniska alternativ för grafitdelar har kemisk ångavsättning (CVD) av tantalkarbid (TaC) fått mätbar dragkraft. Denna beläggning skyddar inte bara substratet; den modifierar aktivt ytkemin och termisk respons hos komponenter som ser den hårdaste servicen.

Vad gör TaC-beläggning inuti en PVT-ugn?

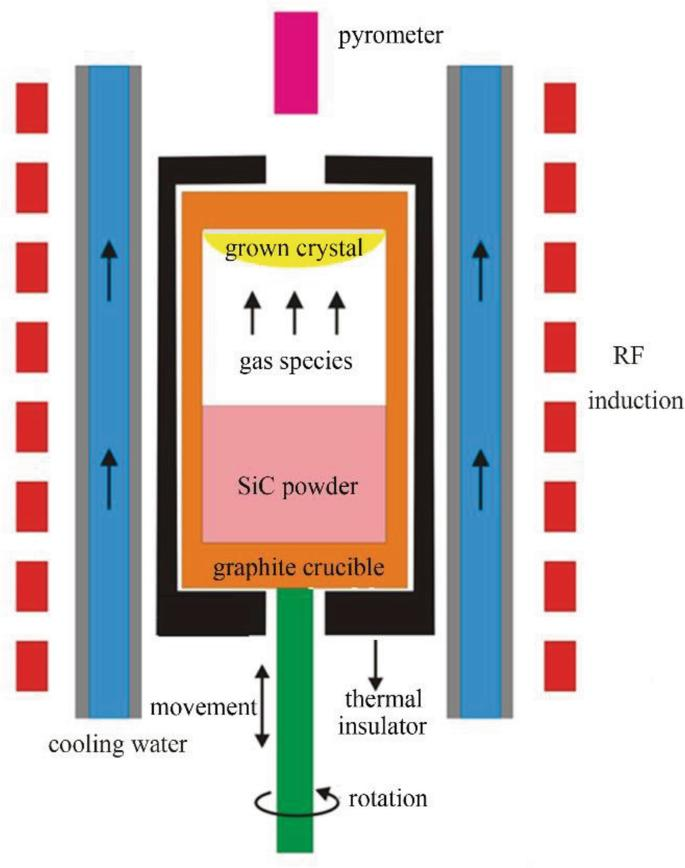

PVT-tillväxt fortsätter genom att sublimera SiC-råvara över 2 000°C. Den resulterande ångarten färdas mot en svalare frökristall, där kondensation och omkristallisering gradvis bygger upp boulen. En enda löprunda kan ta hundratals timmar. Under detta intervall möter varje grafityta – degelväggar, fröhållare, styrringar – konstant kiselrik ånga, extrema termiska gradienter och mekanisk påfrestning från värmeexpansionsfel.

Utan skyddande lager genomgår grafit två parallella nedbrytningsvägar. En är fysisk: yterosion frigör fina kolpartiklar i ångströmmen. Den andra är kemisk: kiselånga reagerar med grafit och bildar flyktig SiC eller andra mellanliggande arter, vilket successivt tunnar ut komponentväggen. Båda vägarna introducerar kolkluster eller spår av metallföroreningar i den växande kristallen, och båda förkortar den användbara livslängden för dyra ugnsmöbler.

CVD TaC-beläggning avbryter dessa mekanismer. Beläggningsskiktet är stökiometriskt kontrollerat, hålfritt och vidhäftande till grafitsubstratet. Den uppvisar en kemiskt inert yta mot högtemperaturångan, så den underliggande grafiten kommer aldrig i direkt kontakt med den reaktiva miljön. Denna separation förändrar i grunden föroreningsbanan.

Observerade förbättringar i kristallkvalitet

Kristallodlare rapporterar ofta att TaC-belagda komponenter korrelerar med lägre antal kolinneslutningar och mikroröravslutningar. Förklaringen ligger i beläggningens förmåga att bibehålla ett konstant yttillstånd över flera körningar. Obelagd grafit förändras över tiden – dess porositet ökar, dess emissivitet skiftar och dess lokala temperaturfördelning avviker. Dessa gradvisa förändringar stör den termiska fältsymmetrin som är nödvändig för enhetlig radiell tillväxt.

Ett stabilt termiskt fält däremot bevarar de axiella och radiella temperaturgradienterna som behövs för kontrollerad stegflödestillväxt på fröytan. Med TaC-beläggning behåller degelns insida sin ursprungliga geometri och termiska emissivitet under fler tillväxtcykler. Resultatet är en snävare fördelning av kristallkvalitetsmått från körning till körning, vilket direkt höjer andelen användbara wafers per boule.

Förlängd komponentlivslängd och driftskostnad

Det ekonomiska skälet för TaC-beläggning vilar ofta på livstidsförlängning. Grafitkomponenter i obelagd form kan behöva bytas ut efter 10–20 tillväxtkörningar, beroende på den specifika temperaturprofilen och körtiden. TaC-belagda ekvivalenter, i dokumenterad ugnsdrift, uppnår rutinmässigt 2–3 gånger så lång livslängd innan de visar mätbar viktminskning eller ytuppruggning.

Denna hållbarhet härrör från beläggningens höga smältpunkt (över 3 800°C) och dess låga diffusionskoefficient för både kol och kisel. Även vid 2 200 °C förblir interdiffusion över gränsytan mellan beläggning och substrat försumbar. Beläggningen spills inte, flagnar eller delamineras under termisk cykling, förutsatt att CVD-avsättningsparametrarna är korrekt optimerade. Längre intervall mellan komponentbyten leder till färre ugnsnedkylnings-uppvärmningscykler, mindre arbete för rivning och återmontering och lägre förbrukning av högrent grafitmaterial.

Renhetsspecifikationer som är viktiga för halvledare

För SiC av enhetskvalitet kan metalliska föroreningar i delar per miljon nivåer försämra bärarens livslängd och genombrottsspänning. Själva beläggningen måste därför vara halvledarkompatibel. CVD TaC bearbetad från prekursorer med hög renhet uppnår en dokumenterad renhet på 99,999841 %. Denna siffra är inte tillfällig: den återspeglar avsiktlig kontroll över prekursorgasrening, reaktorrenhet och hantering efter deponering. Vid denna renhetsnivå förblir alla metalliska arter som kan diffundera från beläggningen in i ångfasen under analytiska detektionsgränser under typiska tillväxtperioder.

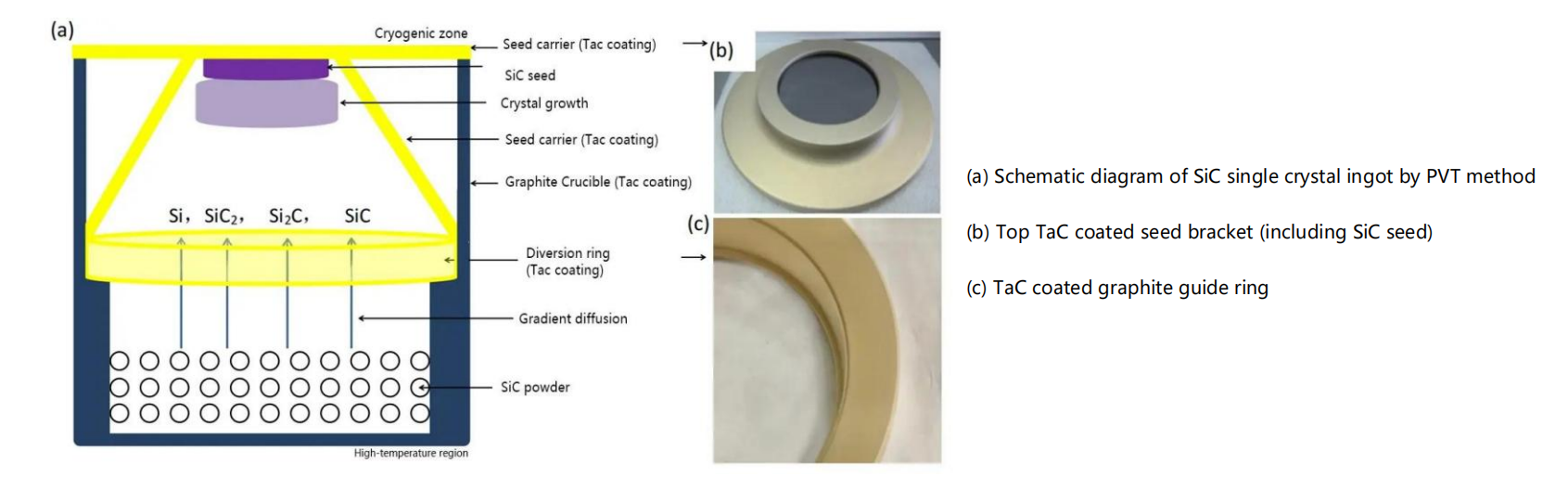

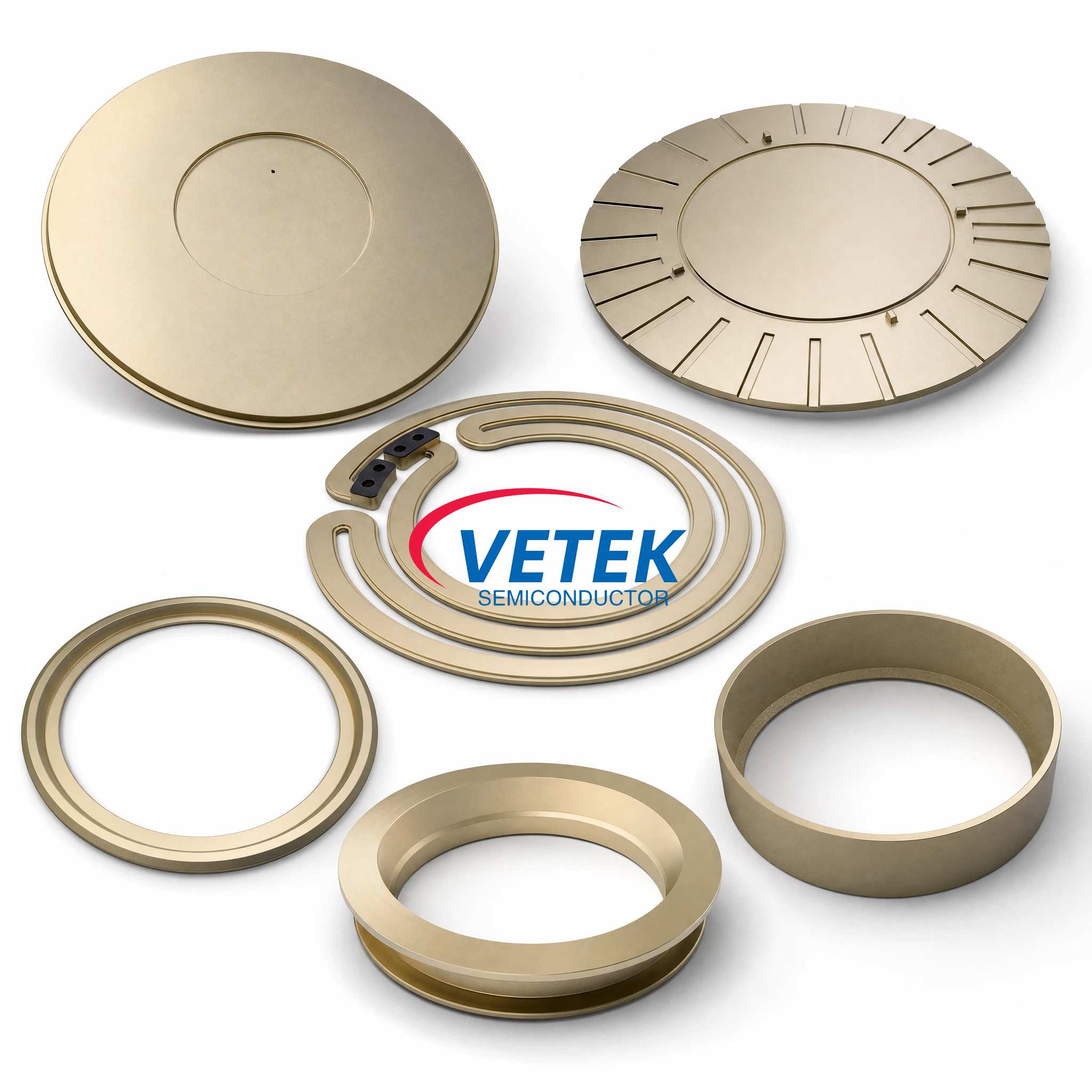

Vanligtvis belagda grafitdelar

PVT termiska fält inkluderar vanligtvis fem till åtta distinkta grafitkomponenter som kan dra nytta av TaC-applikation:

Deglar, som innehåller SiC-källpulvret och håller de högsta temperaturerna.

Fröhållare, som monterar frökristallen och kräver exakt termisk kontakt.

Styrringar, som formar ångflödesvägen mot fröet.

Degelringar och distanser, som definierar gapet mellan källa och frö.

Ytterligare isoleringssköldar eller stödstolpar i vissa ugnskonstruktioner.

Att belägga alla eller de flesta av dessa delar skapar ett konsekvent yttillstånd i hela den varma zonen, snarare än att ha blandade belagda och obelagda ytor som skulle kunna introducera lokaliserade termiska eller kemiska asymmetrier.

Varför CVD snarare än andra deponeringsmetoder?

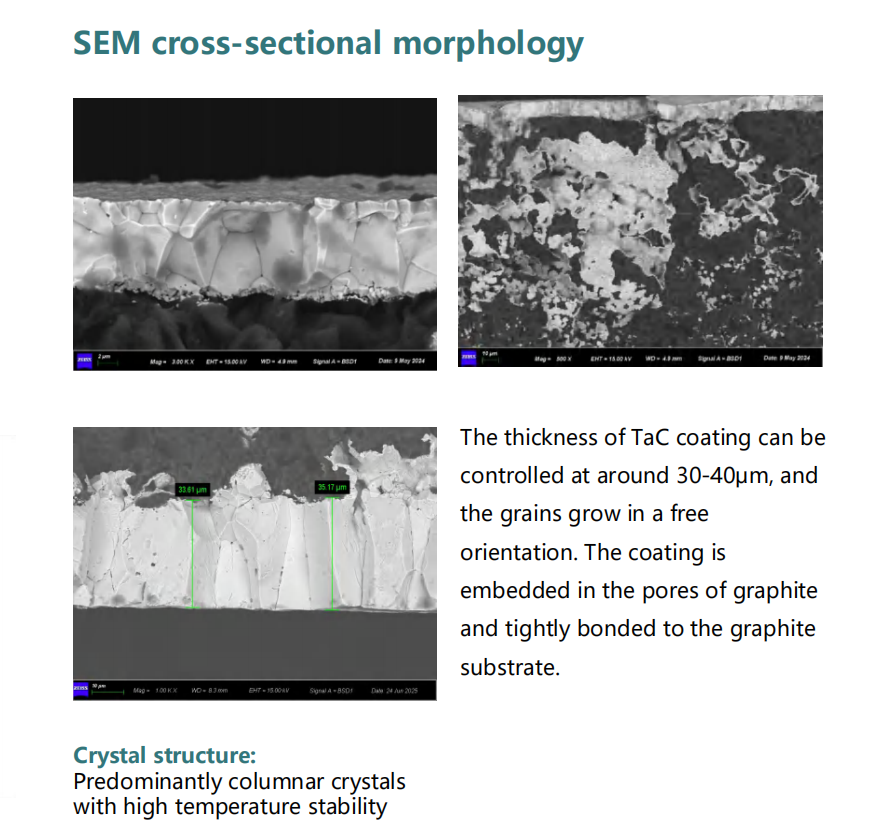

Alla TaC-beläggningar fungerar inte identiskt. Plasmaspray- eller packcementeringsvägar ger tjockare skikt men med högre porositet, sämre vidhäftning och större risk för spallring under termisk chock. CVD utmärker sig genom att odla beläggningen atom för atom från prekursorer i ångfas. Detta ger helt täta mikrostrukturer med kornstorlekar i storleksordningen några mikrometer och tjocklekslikformighet inom ±5 μm över komponenter med stor yta.

Standard CVD TaC-tjocklek är specificerad till 30 ± 5 μm för de flesta PVT-deglar och hållare. För ugnar som kör långa cykler eller högre topptemperaturer kan anpassad tjocklek på upp till 40 μm användas. Tjockare beläggningar ökar diffusionsbarriärens längd men kräver noggrann anpassning till den termiska expansionskoefficienten för grafitsubstratet för att undvika gränsytspänningar - en faktor som väl karakteriseras i CVD-processdesign.

Praktiska överväganden för adoption

Faciliteter som går över från obelagda till TaC-belagda komponenter bör förutse justeringar av temperaturkontroll. Beläggningen ändrar ytemissiviteten, vilket kan förskjuta pyrometeravläsningarna eller effekt-till-temperatur-kalibrering med 20–50°C. Denna förändring är förutsägbar och repeterbar, så en kort kalibreringskörning räcker för att återupprätta de korrekta termiska börvärdena. Efter den initiala kompensationen uppträder det belagda systemet mer konsekvent över körningar än dess obelagda motsvarighet, vilket minskar behovet av trimning per körning.

Slutsats

PVT-baserad SiC-produktion ställer extraordinära krav på grafittermiska fältkomponenter. CVD TaC-beläggning tillgodoser dessa krav genom fyra sammankopplade effekter: den undertrycker frigöring av kolpartiklar, den blockerar kiselangrepp på substratet, den bevarar termisk fältsymmetri under långa körsekvenser och den förlänger intervallerna för utbyte av komponenter. Dessa resultat förbättrar tillsammans kristallrenheten, ökar användbar avkastning per boll och minskar kostnadsbidraget per skiva från förbrukningsdelar. När SiC-waferstorlekarna rör sig mot 200 mm och kraven på defektdensitet skärps ytterligare, kommer antagandet av tekniska beläggningar som TaC sannolikt att expandera från ett alternativ till en baslinjespecifikation i avancerade tillverkningslinjer.
