Varför är CVD TaC Coating "Högtemperaturpansar" i tredje generationens halvledare

Miljön inuti en SiC-kristalltillväxtugn är bland de minst förlåtande inom halvledartillverkning: temperaturen överstiger 2400°C, väte- och ammoniakkoncentrationerna är höga och grafitkomponenter löper ständigt risken att släppa ut partiklar och frigöra föroreningar. Processingenjörer har länge sökt en materiallösning som samtidigt tål extrem värme, aggressiv kemi och kontaminering.

CVD tantalkarbid (TaC) beläggning har tyst blivit det svaret - med en smältpunkt på 3880°C, etsningshastigheter på bara 0,2μm/h i NH₃ och 0,1μm/h i H₂, och kritiska föroreningsnivåer mätt i ppb. Vad som gör det verkligt övertygande är dock vad som händer på produktionsgolvet: mikrorörets defektdensitet sjunker med över 90 %, den totala halten av kristallföroreningar sjunker med mer än 70 % och resistiviteten ökar med en faktor 2 till 3.
Så exakt hur uppnår TaC-beläggning detta? Var kommer dess prestandafördelar ifrån? I vilka verkliga tillämpningar ger det mest värde? Och vilken riktning är marknaden på väg? Den här artikeln utforskar systematiskt de tekniska principerna, kärnegenskaperna, nyckelapplikationsscenarionerna och industritrenderna för CVD TaC-beläggning.

1. Vad är CVD TaC-beläggning?

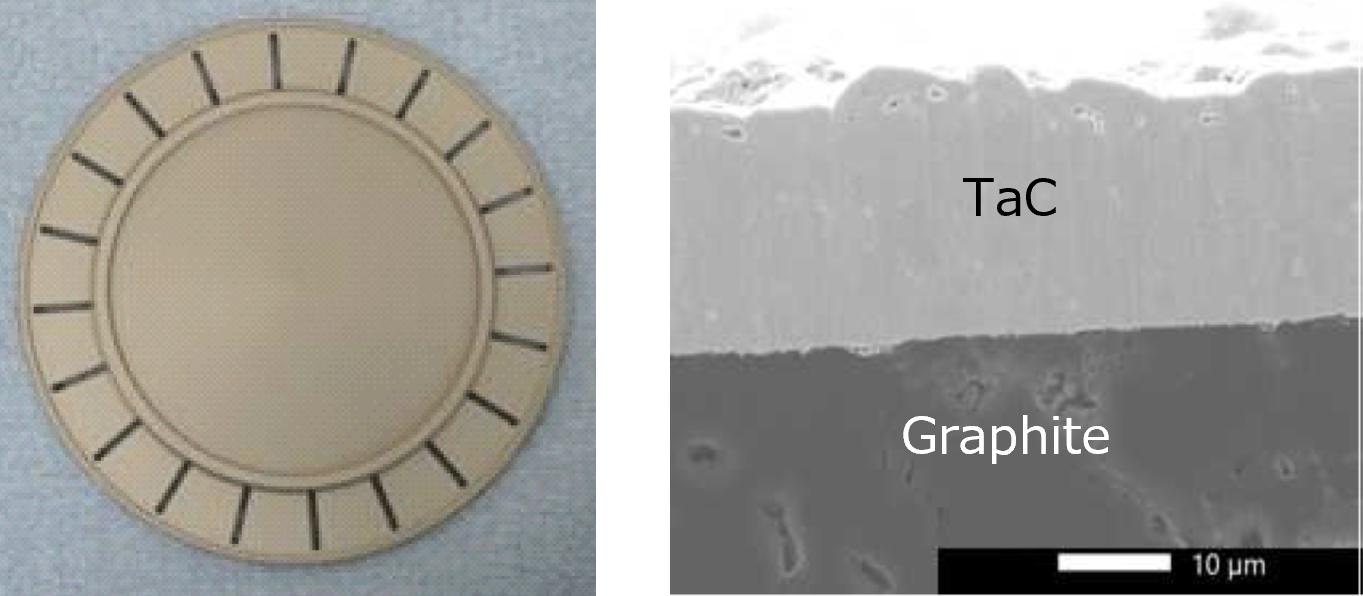

I huvudsak är CVD TaC-beläggning ett skyddande lager av tantalkarbid (TaC) - en keramisk förening med ett distinkt gyllengult utseende - avsatt på grafitsubstrat med hög renhet med hjälp av kemisk ångavsättning. Materialet i sig ger en kombination av egenskaper som är svåra att hitta tillsammans: en smältpunkt på 3880°C, hårdhet i intervallet 15–19 GPa, stark kemisk inerthet och en motståndskraft mot korrosion som håller sig väl i aggressiva processmiljöer.

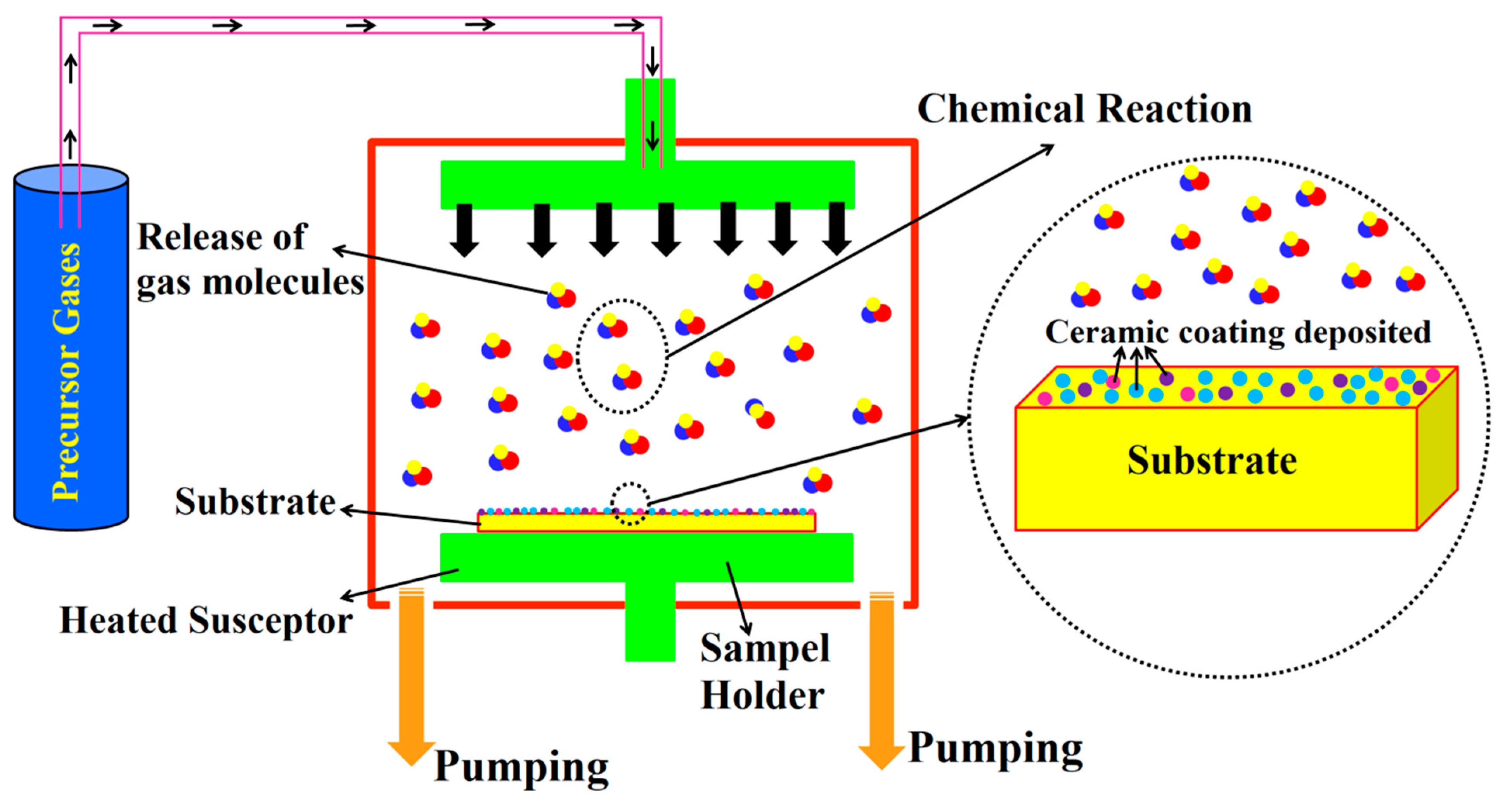

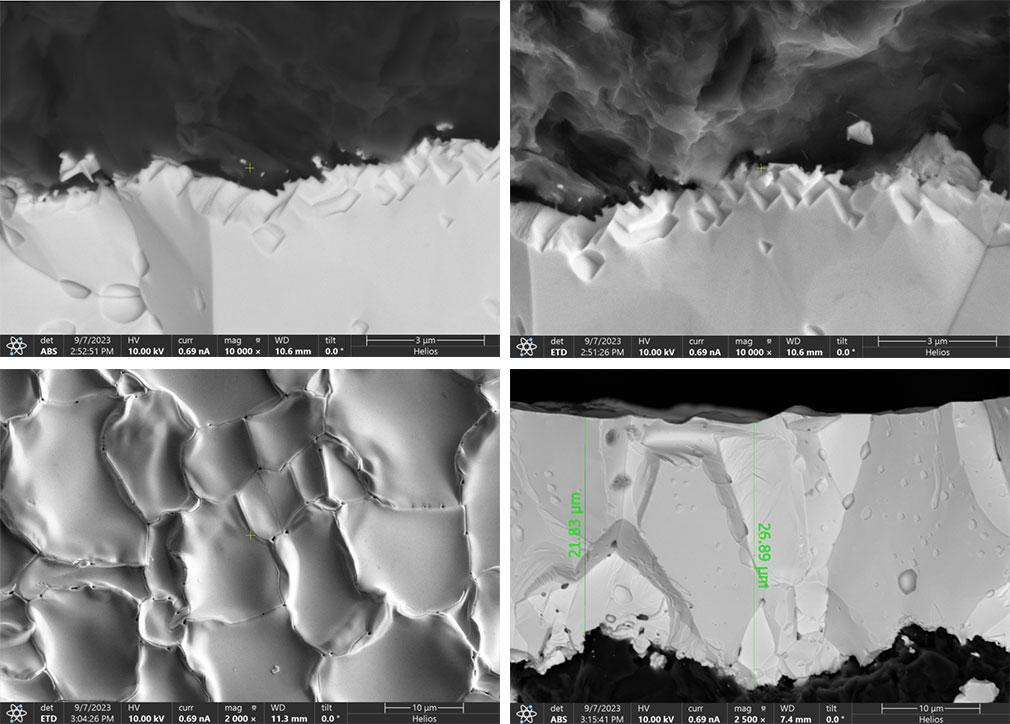

Bland de olika sätten att producera TaC-beläggningar är CVD fortfarande den mest mogna vägen. Det typiska receptet, som detaljerat, börjar med tantalpentaklorid (TaCl5) och propen (C3H6) som tantal- och kolprekursorer, som bärs av argon och väte in i en uppvärmd kammare. När väl den förångade TaCl5 når grafitytan, adsorberas den och genomgår en sekvens av nedbrytnings- och rekombinationsreaktioner. Det som bildas är inte bara ett ytskikt, utan en tät, väl vidhäftad beläggning som är särskilt mer enhetlig och sammansättningsmässigt kontrollerbar än vad som kan uppnås med alternativa metoder som smält salt eller sol-gel-bearbetning.

2. Kärnprestandafördelar med CVD TaC-beläggning

2.1 Extremt hög termisk stabilitet
CVD TaC-beläggning smälter vid 3880°C, så den förblir strukturellt sund även över 2200°C. Det gör den till en bra passform för krävande halvledarprocesser som SiC-kristalltillväxt och MOCVD – platser där vanliga SiC-beläggningar tenderar att brytas ned när saker och ting blir för varma.

2.2 Enastående kemisk korrosionsbeständighet
Denna beläggning håller bra mot korrosiva processgaser som väte, ammoniak, klorider och kiselånga. Jämfört med SiC-beläggningar minskar den grafitnedbrytning och partikelkontamination i högtemperaturhalvledarmiljöer. Resultatet? Bättre processstabilitet och högre waferutbyte.

2.3 God mekanisk hårdhet och termisk chockbeständighet
CVD TaC-beläggning är hård och binder starkt till grafitsubstrat, så den slits långsamt och hanterar termiska stötar fint. Den kan ta upprepade snabba uppvärmnings- och nedkylningscykler utan att spricka eller flagna. Det betyder längre komponentlivslängd och snabbare processramphastigheter.

2.4 Ultrahög renhet och föroreningsdämpning
TaC-beläggning har mycket låga föroreningsnivåer och fungerar som en solid diffusionsbarriär – den stoppar föroreningar från att migrera ut från grafitsubstratet och in i tillväxtmiljön. Detta hjälper till att minska kristalldefekter, håller föroreningar ute och förbättrar både kvaliteten och resistiviteten hos SiC-kristaller.

3. Typiska tillämpningsscenarier för CVD TaC-beläggning

3.1 SiC Single Crystal Growth (PVT-metod)
I PVT-tillväxtprocessen för SiC-enkristaller appliceras TaC-beläggning på viktiga grafitkomponenter som deglar, styrringar och frökristallhållare. Forskning av Fan et al. indikerar att TaC-beläggning inte bara ger fysiskt skydd utan också, genom dess låga emissivitetsegenskaper, reglerar temperaturgradienten vid kristalltillväxtgränssnittet, förbättrar radiell temperaturlikformighet, upprätthåller SiC-sublimeringsstökiometri, undertrycker föroreningsmigrering och minskar energiförbrukningen. Forskning av Meng et al. i Journal of Crystal Growth bekräftar vidare att kristallgötet som odlats med hjälp av en degelstruktur med en TaC-belagd grafitreläring och grafitpapper uppvisar överlägsna egenskaper i kristallperfektion och gränssnittsform. Faktiska mätningar visar att diameteravvikelsen för kristallgöt odlade med TaC-belagda deglar är ≤2 %, och kristallytans planhet (RMS) förbättras med 40 %.

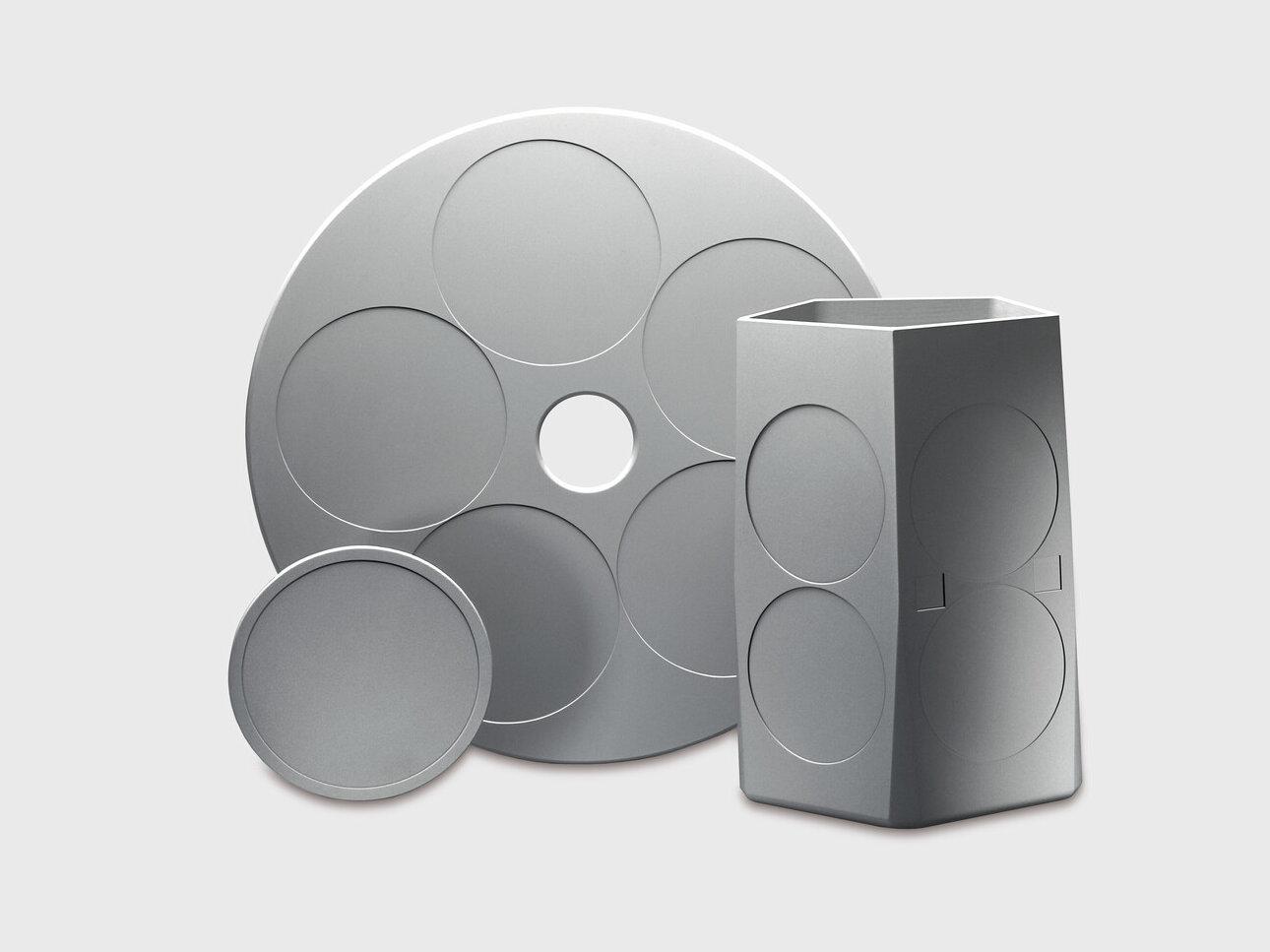

3.2 GaN/SiC epitaxiell tillväxt

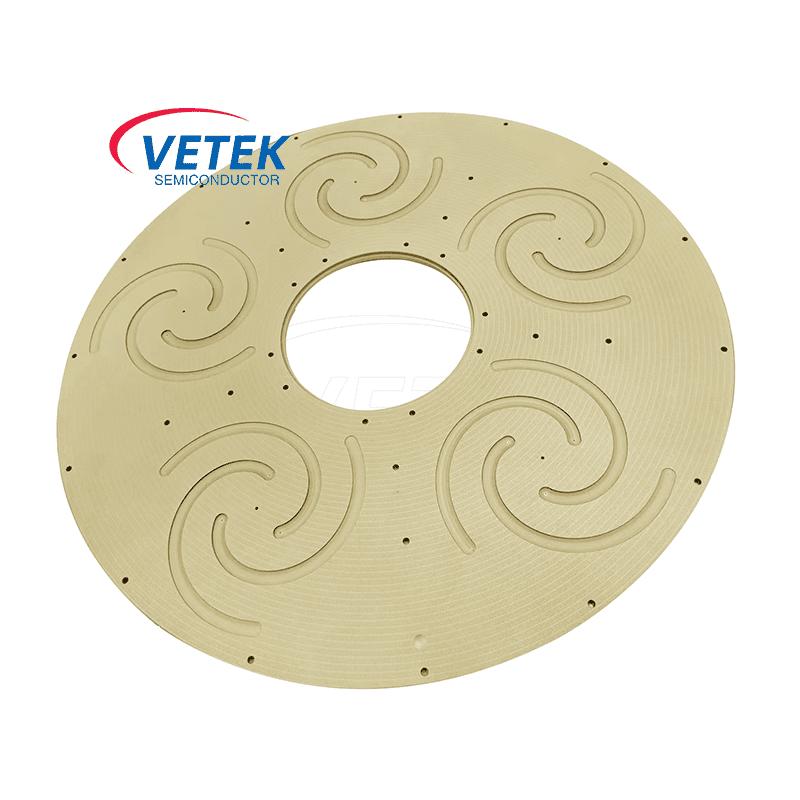

I CVD-reaktionskamrarna för GaN- och SiC-epitaxi appliceras TaC-beläggning i stor utsträckning på komponenter som waferbärare, satellitskivor, munstycken och sensorer. Dessa komponenter måste fungera under långa perioder i hög temperatur och korrosiva miljöer, och TaC-beläggning kan avsevärt förlänga deras livslängd och förbättra processutbytet. I MOCVD-utrustning som Aixtron G5 har TaC-beläggning visat sig vara ett nyckelmaterial för att säkerställa processstabilitet.

3.3 MOCVD-systemvärmare

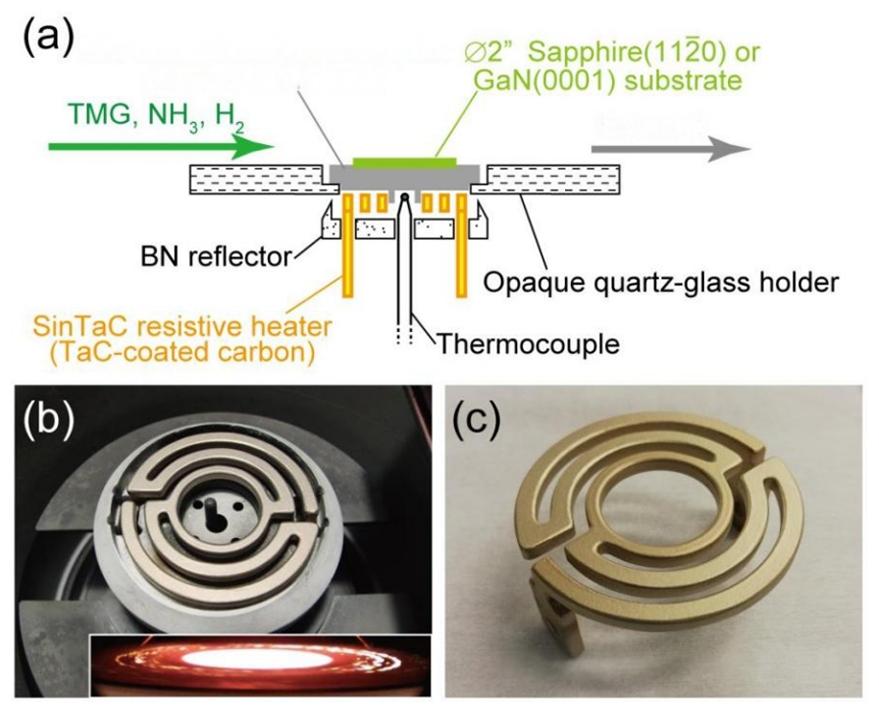

TaC-belagda grafitvärmare har framgångsrikt använts i MOCVD-system. Jämfört med traditionella pBN-belagda värmare ger TaC-värmare bättre uppvärmningseffektivitet och enhetlighet, minskar strömförbrukningen och, på grund av deras lägre ytemissionsförmåga (0,3), hjälper de till att förbättra termisk fältintegritet. Enligt forskning av Fan et al., förbättrar den låga emissionsförmågan hos TaC-beläggningen inte bara temperaturlikformigheten för kristalltillväxt utan förbättrar också kvaliteten på GaN epitaxiell avsättning.

3.4 Industriella tillämpningar med hög temperatur
Utöver halvledarområdet kan TaC-beläggning också användas för industriella komponenter med hög temperatur som motståndsvärmeelement, insprutningsmunstycken, skärmringar och hårdlödningsfixturer, vilket fullt ut utnyttjar dess omfattande fördelar i värmebeständighet och korrosionsbeständighet.

4. CVD TaC vs. SiC-beläggning: Hur väljer man?

Inom halvledarindustrin är CVD SiC och CVD TaC de två vanligaste skyddsbeläggningarna för grafitkomponenter. Valet beror på specifika processtemperaturkrav.

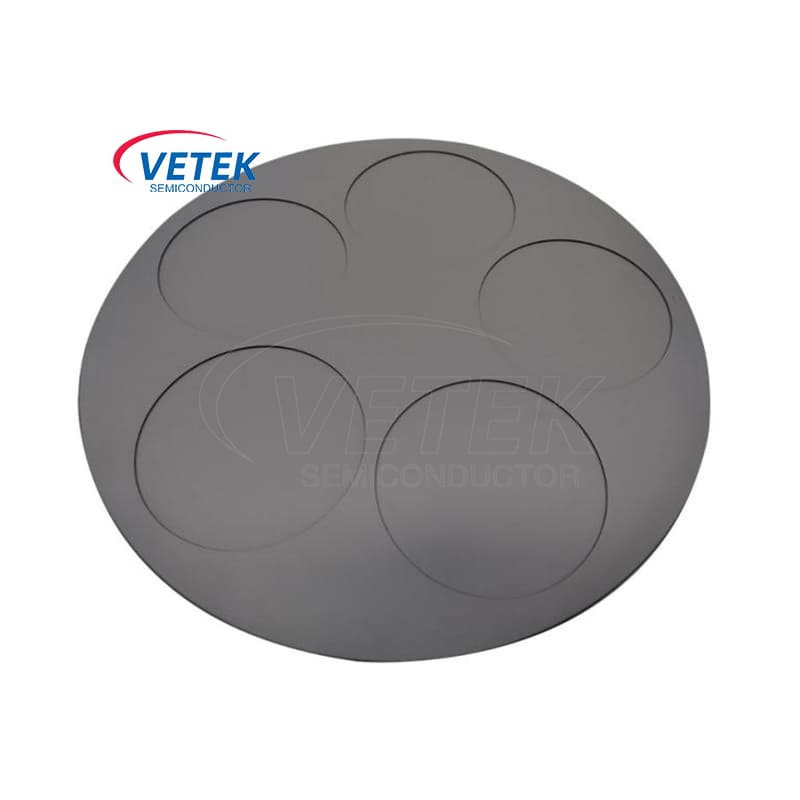

CVD SiC-beläggning:Låg värmeutvidgningskoefficient, bra strukturell stabilitet och kostnadsfördelar i miljöer under 1800°C, används ofta i scenarier med medelhög till hög temperatur som LED-epitaxialbrickor och monokristallina kiselepitaxialbrickor.

CVD TaC-beläggning:Högre termisk stabilitet (smältpunkt 3880°C mot ~2700°C för SiC), starkare kemisk tröghet, speciellt lämplig för ultrahöga temperaturer och mycket korrosiva miljöer över 2000°C, såsom SiC-enkristalltillväxt och GaN-epitaxi.

Enkelt uttryckt:När processtemperaturer överstiger 1800°C, särskilt när korrosiva gaser som väte och ammoniak är inblandade, är TaC-beläggning det överlägsna valet.

5. Marknadsutsikter och industritrender

Den snabba expansionen av SiC-enkristalltillväxt och epitaxi drar efterfrågan på TaC-beläggningar kraftigt uppåt. Två nya marknadsstudier pekar på en marknad på gränsen till betydande uppskalning. QYResearch fastställer i sin Global TaC Coating Market Outlook, In-Depth Analysis & Forecast till 2031 2024 års globala tantalkarbidbeläggningsmarknad till cirka 45 miljoner USD och räknar med att den kommer att nå 142 miljoner USD 2031 – en sammansatt årlig tillväxttakt på 17,9 %. Global Info Researchs siffror landar i samma intervall, och uppskattar 2024-marknaden till cirka 47 miljoner USD och förutspår en stigning till 143 miljoner USD 2031, vilket ger en CAGR på 17,5 %. Överensstämmelsen mellan dessa prognoser ger förtroende för att TaC-beläggning går in i en varaktig tillväxtfas.

När det gäller vem som tillhandahåller denna marknad är den fortfarande ganska koncentrerad i toppen. Momentive Technologies, Tokai Carbon och Toyo Tanso står tillsammans för cirka 76 % av de globala intäkterna [10]. Geografiskt leder Nordamerika med cirka 45 % av marknaden, medan Asien-Stillahavsområdet ligger tätt efter med cirka 41 %. Den regionala balansen börjar dock förändras. Kinesiska tillverkare investerar hårt för att minska gapet, och VeTek Semiconductor är ett exempel: företagets CVD TaC-beläggningskapacitet sträcker sig nu till komponenter så stora som 750 mm i diameter, vilket placerar det bland de mycket få inhemska aktörerna som kan hantera delar i den skalan.

När vi ser framåt sätter övergången till 8-tums SiC-substrat en högre ribba för enhetlighet i termiska fält och beläggningssäkerhet i produktionsutrustning. Enbart den trenden kommer sannolikt att cementera TaC-beläggningens roll som ett strategiskt material i wafertillverkning i många år framöver.

6. VeTek Semiconductors TaC-beläggningsteknik

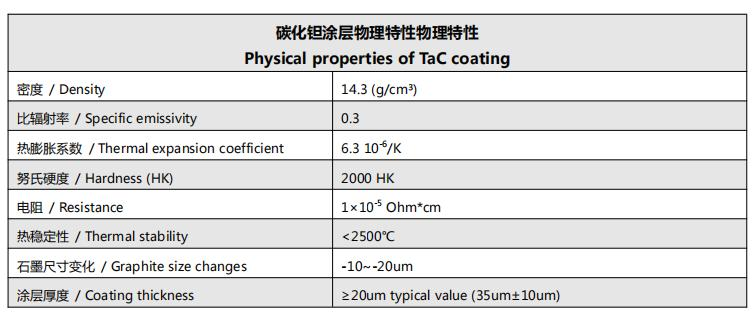

Datakälla: VeTek Semiconductor Product Technical Specifications

VeTeks CVD TaC-beläggning har god temperaturstabilitet, ultrahög renhet, motståndskraft mot H₂/NH₃/SiH₄/Si-korrosion, stark värmechockbeständighet, hög vidhäftning till grafitsubstrat och jämn beläggningstäckning. Den kan appliceras på kärnkomponenter som induktionsvärmemottagare, motståndsvärmeelement och termiska skärmande delar. Företaget har avancerad bearbetningskapacitet för att tillverka grafit-, keramik- eller eldfasta metallsubstratkomponenter och tillhandahåller en enda in-house bearbetning av SiC eller TaC keramiska beläggningar, samt beläggningstjänster för kundlevererade delar.

7. Slutsats

När tredje generationens halvledarindustri accelererar mot större storlekar (8 tum), högre effekttäthet och lägre kostnader, blir kraven på materialprestanda i tillverkningsprocesser allt strängare. Med sin extremt höga smältpunkt, enastående kemiska tröghet och utmärkta mekaniska egenskaper håller CVD TaC-beläggning på att bli "guldstandarden" för högtemperaturhalvledarprocesser över 2000°C. Från SiC enkristalltillväxt till GaN-epitaxi, från MOCVD-värmare till waferbärare, TaC-beläggning ger en oumbärlig materialgrund för tillverkning av halvledarprodukter.

VeTek Semiconductor har åtagit sig att tillhandahålla högkvalitativa CVD TaC-beläggningsprodukter och skräddarsydda lösningar till globala kunder genom kontinuerliga FoU-investeringar och teknisk iteration. Om du behöver detaljerad teknisk data, SEM-tvärsnittsanalys eller skräddarsydd ritningsutvärdering är du välkommen att kontakta oss.
