Varför TaC-beläggning blir det föredragna valet för halvledargrafitkomponenter

När halvledarindustrin strävar mot större waferdiametrar, högre driftstemperaturer och allt snävare kontamineringsbudgetar har kraven på grafitkomponenter ökat avsevärt. Deglar, susceptorer, värmare, styrringar och fröhållare förväntas inte längre bara tåla värme – de behöver också behålla sin form, undertrycka frigöring av föroreningar och överleva långa körningar i aggressivt reaktiva atmosfärer.

För att möta dessa utmaningar har tantalkarbidbeläggningar (TaC) (CVD) framstått som en mycket lovande lösning för att skydda grafitdelar i avancerade halvledarproduktionslinjer. Den här artikeln tittar på varför TaC-beläggningar väcker ett växande intresse och hur de bidrar till mer stabila processer, längre dellivslängder och bättre total tillverkningseffektivitet.

Varför grafitkomponenter behöver skyddande lager

Grafit har länge varit ett populärt material för högtemperaturhalvledarhårdvara, tack vare dess goda värmeledningsförmåga, låga densitet och enkla bearbetning. Men bar grafit har välkända svagheter när den utsätts för de svåra förhållandena inuti processkammare:

• Ytnedbrytning vid extrema temperaturer
• Kemiskt angrepp från väte, ammoniak och andra reaktiva gaser
• Utsläpp av kolpartiklar
• Migration av föroreningar till växande kristaller eller epitaxiella filmer
• Gradvis dimensionell drift efter många termiska cykler

Dessa frågor blir särskilt kritiska i processer som:

• SiC-bulktillväxt via PVT
• SiC epitaxi
• GaN MOCVD
• AlN kristalltillväxt
• Termiska fältinställningar för hög temperatur

Med enhetsgeometrier som krymper och prestandakrav skärps, kan även mindre föroreningar eller lätt slitage på grafitdelar direkt påverka waferutbyten och slutlig enhets tillförlitlighet.

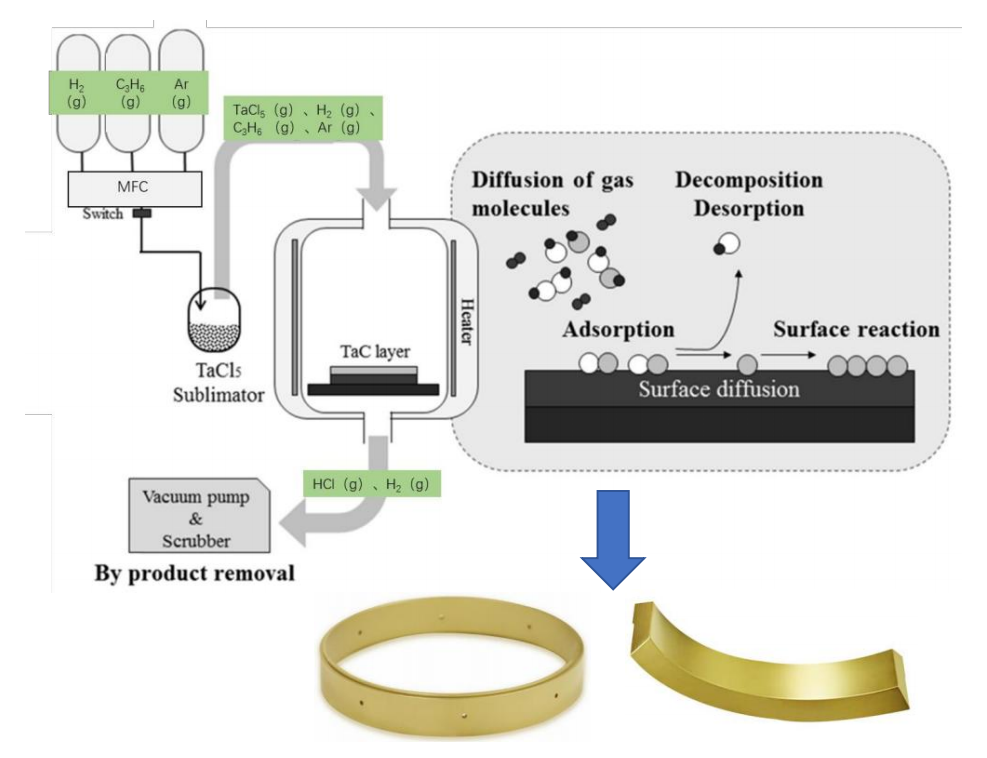

Vad är TaC Coating egentligen?

Tantalkarbid (TaC) är en extremt eldfast keramik med en smältpunkt på runt 3 880°C – en av de högsta kända. Den kombinerar anmärkningsvärd termisk stabilitet med enastående kemisk tröghet, vilket gör den till en naturlig kandidat för att skärma grafitytor som ser aggressiva halvledarmiljöer.

Istället för att ersätta grafiten helt, appliceras TaC som ett tätt, tunt lager via CVD. Detta ger dig det bästa av två världar:

• Grafit ger värmeledningsförmåga, låg massa och mekaniskt stöd.
• TaC-skiktet fungerar som en robust barriär mot kemisk erosion och avgasning av föroreningar.

Nettoresultatet är en komponent som kan hålla sig under förhållanden som snabbt skulle bryta ned vanlig grafit.

Viktiga fördelar med CVD TaC-beläggning

(1) Exceptionell robusthet vid hög temperatur

Många halvledarprocesser går mellan 1 500 °C och långt över 2 500 °C – temperaturer som pressar de flesta material till sin gräns. TaC behåller sin strukturella integritet över detta område, och det isolerar effektivt den underliggande grafiten från termisk nedbrytning under många produktionscykler.

(2) Överlägsen kemisk beständighet

En av TaC:s utmärkande egenskaper är dess förmåga att motstå frätande gasarter som tär på andra beläggningar. I praktiken visar den markant bättre motståndskraft än konventionella skyddsskikt när de utsätts för:

• Väte (H₂)
• Ammoniak (NH₃)
• Kiselånga
• Reaktiva metallångor

Den förbättrade kemiska hållbarheten leder direkt till färre delbyten och mer förutsägbara produktionskörningar.

(3) Lägre föroreningsrisk

När målen för kristallkvalitet och defektdensitet blir strängare, är det viktigt att hålla processmiljön ren. En väl avsatt TaC-beläggning bildar en nästan ogenomtränglig barriär som hjälper till att minska:

• Kolavgivning från grafitkroppen
• Diffusion av metalliska föroreningar
• Partikelflagning
• Ytan ruggar upp med tiden

Renare förhållanden stödjer kristaller av högre kvalitet och bättre repeterbarhet från kör till körning.

(4) Förlängd livslängd

Att byta ut termiska fältdelar är kostsamt – inte bara i material, utan i stillestånds- och omkvalificeringsinsatser. Eftersom TaC-beläggning saktar ner ytkorrosion och slitage så effektivt håller många belagda grafitkomponenter betydligt längre än deras obelagda motsvarigheter. Det innebär färre avbrott och lägre totala driftskostnader.

(5) Stark vidhäftning till underlaget

Moderna CVD-processer avsätter TaC atom för atom på grafitytan, vilket ger utmärkt gränssnittsbindning. Till skillnad från mekaniska eller påsprutade beläggningar ger CVD dig:

• En tät, porfri mikrostruktur
• Enhetlig tjocklek även på invecklade former
• Pålitlig vidhäftning som tål upprepade termiska cykler
• Bra täckning av hörn och urtag

Denna robusthet är avgörande för produktionsmiljöer där konsistens inte är förhandlingsbar.

Typiska användningsområden för TaC-belagda grafitdelar

Allt eftersom tekniken mognar hittar TaC-belagda komponenter sin väg till fler och fler halvledarapplikationer. Vanliga exempel inkluderar:

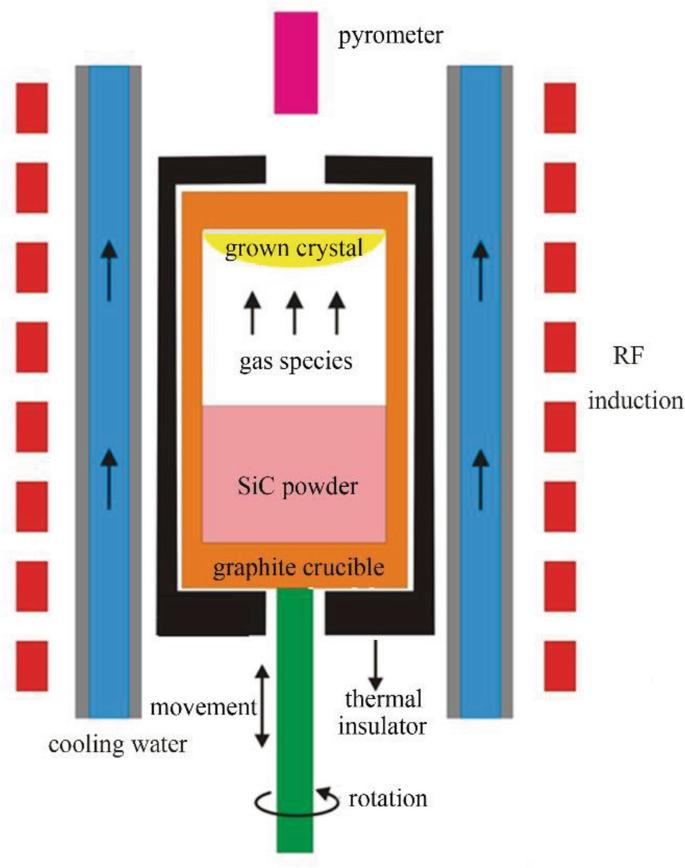

SiC Crystal Growth (PVT)

TaC-belagda deglar, fröhållare, styrringar och degelringar används nu i stor utsträckning för att skära ner på föroreningar inuti tillväxtkammaren samtidigt som de förlänger den användbara livslängden för hårdzonens hårdvara.

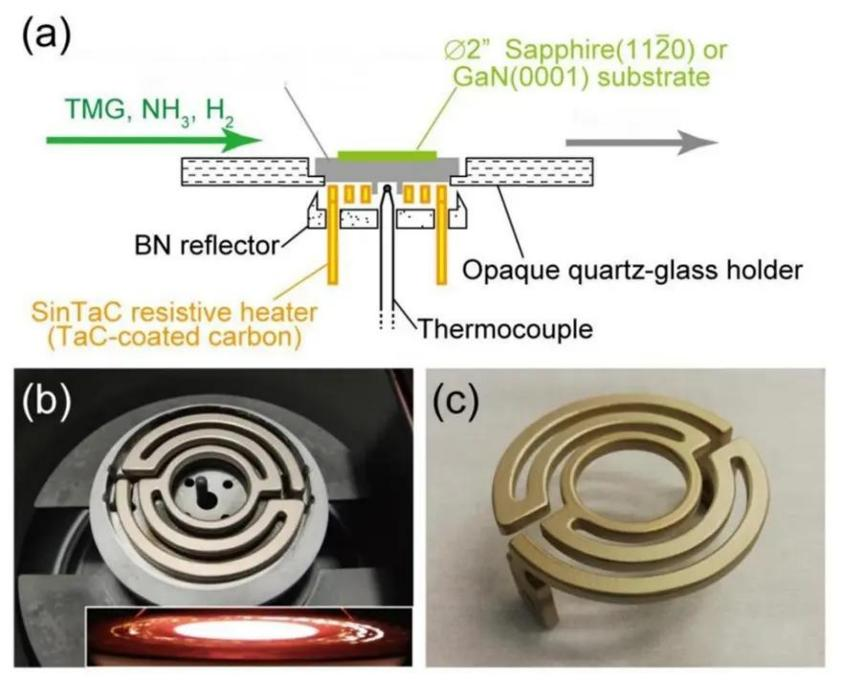

GaN MOCVD-system

Grafitvärmare med en TaC-beläggning levererar stabil termisk effekt och motstår korrosion från ammoniak och väte under GaN-epitaxi, vilket hjälper till att upprätthålla enhetliga temperaturprofiler under långa kampanjer.

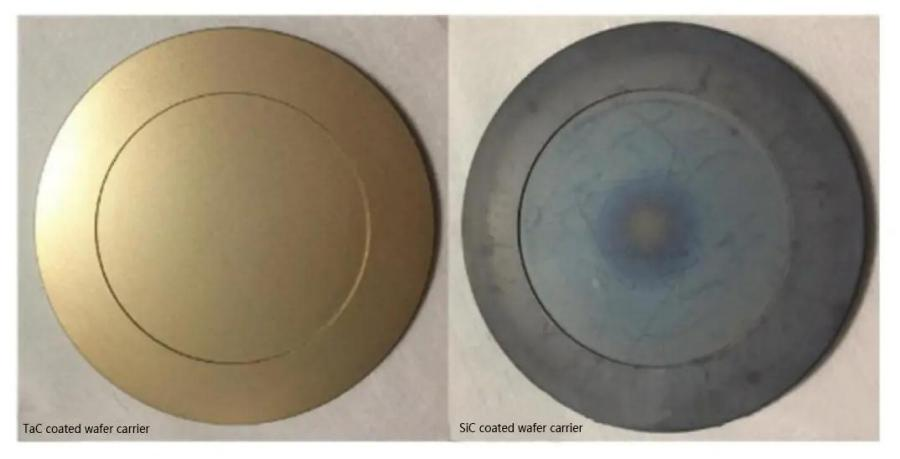

Epitaxiella susceptorer (waferbärare)

Susceptorer ser upprepade termiska chocker och exponering för frätande gaser. En TaC-beläggning ger dem en mycket bättre chans att överleva många körningar utan att ytan försämras.

Annan högtemperaturhalvledarutrustning

Ytterligare användningsområden inkluderar AlN-kristalltillväxt, kiselepitaxi, allmänna termiska fältkomponenter och till och med några avancerade keramiska bearbetningsverktyg.

Varför CVD-metoden är viktig

Alla TaC-beläggningar är inte skapade lika. Bland de olika deponeringsteknikerna anses CVD allmänt vara guldstandarden för arbete av halvledarkvalitet eftersom det levererar:

• Mycket hög densitet och låg porositet
• Utmärkt renhet (kritiskt för föroreningskänsliga processer)
• Exakt, repeterbar tjocklekskontroll
• Enhetlig täckning på komplexa delgeometrier
• Ihärdig bindning till grafitsubstratet

För applikationer där konsekvens och tillförlitlighet är allt, framstår CVD som det självklara valet.

Framåtblick: Rollen för TaC-belagd grafit

Med branschen på väg mot:

• 8-tums SiC-skivor
• GaN-enheter med högre effekt
• Mer avancerade sammansatta halvledare
• Längre produktionskampanjer
• Skärpta krav på renlighet

grafitkomponenter kommer bara att utsättas för större stress. TaC-beläggning går bortom bara ett skyddande lager – det ses alltmer som en nyckelfaktor för nästa generations tillverkning. Företag som menar allvar med att öka avkastningen, maximera verktygets drifttid och förlänga dellivslängden ser redan på TaC-belagd grafit som en strategisk del av sin långsiktiga processoptimering.

Slutsats

Den ökande användningen av TaC-beläggningar speglar en enkel verklighet: halvledarindustrin behöver material som kan hålla jämna steg med allt mer krävande förhållanden. Genom att kombinera grafitens termiska fördelar med tantalkarbidens kemiska motståndskraft, erbjuder CVD-TaC-belagda delar en praktisk väg till minskad kontaminering, längre komponentlivslängder och stabilare produktionsserier. När kristalltillväxt och epitaxiteknologier fortsätter att utvecklas, är TaC-beläggningar redo att spela en ännu större roll i ett brett spektrum av halvledartillverkningssteg.

Vanliga frågor

1. Är TaC-beläggning bättre än vanlig grafit?

För de flesta högtemperaturhalvledarprocesser, ja – TaC-beläggning ger betydligt bättre skydd mot korrosion, kontaminering och mekaniskt slitage, vilket vanligtvis leder till en mycket längre livslängd.

2. Vilka industrier använder TaC-belagd grafit?

Främst halvledartillverkning, inklusive SiC-kristalltillväxt, GaN MOCVD, kiselepitaxi och avancerade termiska fältsystem.

3. Varför är CVD att föredra för att tillämpa TaC?

CVD producerar täta skikt med hög renhet med utmärkt vidhäftning och jämn tjocklek – precis vad krävande halvledarapplikationer kräver.

4. Vilka typer av grafitdelar kan beläggas med TaC?

Typiska kandidater inkluderar deglar, susceptorer, fröhållare, styrringar, värmare, brickor och andra grafitdelar som utsätts för höga temperaturer och reaktiva gaser.
