Varför kiselkarbid (SiC) PVT-kristalltillväxt kan inte klara sig utan tantalkarbidbeläggningar (TaC)?

I processen att odla kiselkarbidkristaller (SiC) via PVT-metoden (Physical Vapor Transport) är den extremt höga temperaturen på 2000–2500 °C ett "tveeggat svärd" - samtidigt som det driver sublimeringen och transporten av källmaterial, intensifierar den också dramatiskt frigöring av föroreningar från alla metalliska fältmaterial, särskilt i det metalliska fältsystemet. grafit varma zonkomponenter. När dessa föroreningar väl kommer in i tillväxtgränssnittet kommer de direkt att skada kristallens kärnkvalitet. Detta är den grundläggande anledningen till att tantalkarbid-beläggningar (TaC) har blivit ett "obligatoriskt alternativ" snarare än ett "valfritt val" för PVT-kristalltillväxt.

1. Dubbla destruktiva vägar av spårföroreningar

Skadan som orsakas av föroreningar på kiselkarbidkristaller återspeglas huvudsakligen i två kärndimensioner, som direkt påverkar kristallens användbarhet:

• Föroreningar i lätta element (kväve N, bor B):Under högtemperaturförhållanden kommer de lätt in i SiC-gittret, ersätter kolatomer och bildar donatorenerginivåer, vilket direkt ändrar bärarkoncentrationen och resistiviteten hos kristallen. Experimentella resultat visar att för varje ökning med 1×10¹⁶ cm⁻³ i kväveföroreningskoncentrationen, kan resistiviteten för n-typ 4H-SiC minska med nästan en storleksordning, vilket får den slutliga enhetens elektriska parametrar att avvika från designmålen.
• Metalliska föroreningar (järn Fe, nickel Ni):Deras atomradier skiljer sig väsentligt från kisel- och kolatomernas. När de väl har införlivats i gittret, inducerar de lokal gitterpåkänning. Dessa ansträngda regioner blir kärnbildningsställen för basalplandislokationer (BPD) och staplingsfel (SFs), vilket allvarligt skadar kristallens strukturella integritet och enhetstillförlitlighet.



2. För en tydligare jämförelse sammanfattas effekterna av de två typerna av föroreningar enligt följande:

3. Trefaldig skyddsmekanism för tantalkarbidbeläggningar

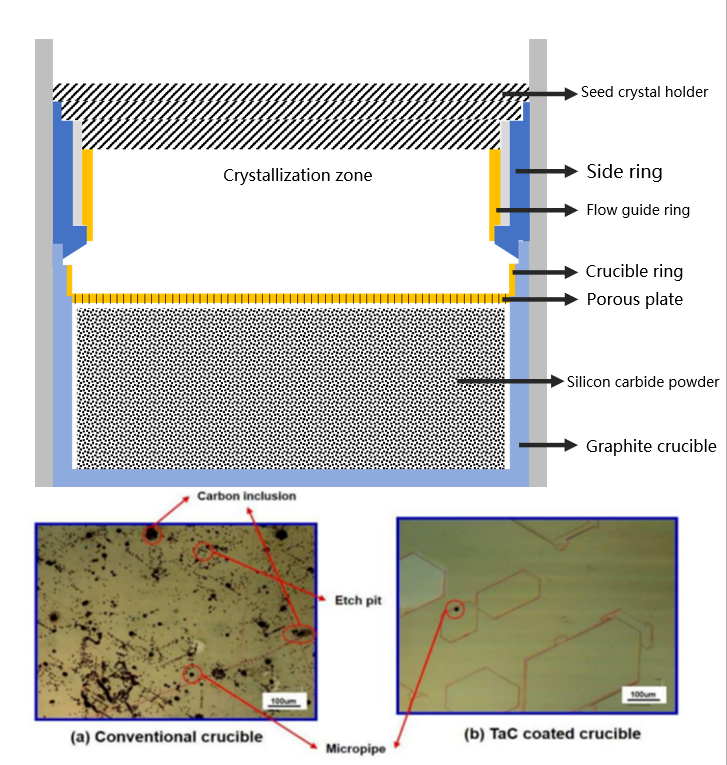

För att blockera föroreningar vid källan är avsättning av en tantalkarbid (TaC) beläggning på ytan av grafitkomponenter i varmzonen via kemisk ångavsättning (CVD) en beprövad och effektiv teknisk lösning. Dess kärnfunktioner kretsar kring "anti-kontamination":

Hög kemisk stabilitet:Genomgår inte signifikanta reaktioner med kiselbaserad ånga i PVT-miljöer med hög temperatur, vilket undviker självnedbrytning eller generering av nya föroreningar.

Låg permeabilitet:En tät mikrostruktur bildar en fysisk barriär som effektivt blockerar den utåtriktade diffusionen av föroreningar från grafitsubstratet.

Inneboende hög renhet:Beläggningen förblir stabil vid höga temperaturer och har lågt ångtryck, vilket säkerställer att den inte blir en ny föroreningskälla.

4. Krav på kärnrenhetsspecifikationen för beläggningen

Lösningens effektivitet beror helt på beläggningens egen exceptionella renhet, som kan verifieras exakt genom Glow Discharge Mass Spectrometry (GDMS)-testning:

5. Praktiska tillämpningsresultat

Efter att ha antagit högkvalitativa tantalkarbidbeläggningar kan tydliga förbättringar observeras i både kiselkarbidkristalltillväxt och enhetstillverkning:

Kristallkvalitetsförbättring:Densiteten för basalplandislokation (BPD) reduceras i allmänhet med mer än 30 %, och waferresistivitetens enhetlighet förbättras.

Förbättrad enhets tillförlitlighet:Kraftenheter som SiC MOSFETs tillverkade på substrat med hög renhet visar förbättrad konsistens i genombrottsspänningen och minskad tidiga felfrekvens.

Med sin höga renhet och stabila kemiska och fysikaliska egenskaper bygger tantalkarbidbeläggningar en pålitlig renhetsbarriär för PVT-odlade kiselkarbidkristaller. De omvandlar komponenter i heta zoner - en potentiell källa till frigörande av föroreningar - till kontrollerbara inerta gränser, och fungerar som en viktig grundteknologi för att säkerställa kvaliteten på kärnkristallmaterial och stödja massproduktion av högpresterande kiselkarbidenheter.

I nästa artikel kommer vi att utforska hur tantalkarbidbeläggningar ytterligare optimerar det termiska fältet och förbättrar kristalltillväxtkvaliteten ur ett termodynamiskt perspektiv. Om du vill lära dig mer om den fullständiga inspektionsprocessen för beläggningsrenhet, kan detaljerad teknisk dokumentation erhållas via vår officiella webbplats.
