Vad är Silicon Carbide (SiC) beläggning? Egenskaper, CVD-process & applikationer

Detaljsammanfattning

A kiselkarbidbeläggning (SiC-beläggning)är ett tätt SiC-skikt avsatt på en komponentyta, vanligtvis högren grafit, för att skapa ett kemiskt resistent och termiskt stabilt processgränssnitt. I halvledarutrustning produceras beläggningen vanligtvis avkemisk ångavsättning (CVD).

Dess prestanda kommer från det kombinerade systemet avgrafitsubstrat, CVD SiC-skikt, komponentgeometri och reaktormiljö.

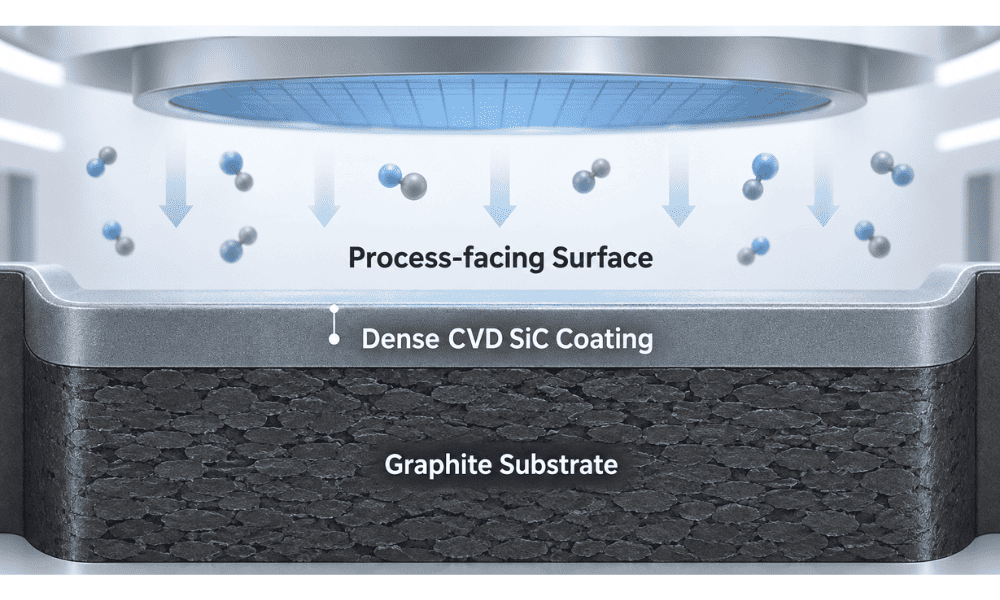

1. Vad är en kiselkarbidbeläggning?

Grafit används ofta för halvledarvarma zondelar eftersom det är bearbetbart och termiskt stabilt. Men bar grafit kan reagera med processgaser, oxidera, frigöra föroreningar eller generera partiklar när ytan bryts ned.

CVD SiC ändrar det yttillståndet. Kiselkarbid avsätts som ett tätt polykristallint skikt över den bearbetade grafitkroppen, vilket skapar en barriär mellan grafit och processmiljön.

Process Gas / Wafer → Tät CVD SiC-yta → SiC/Graphite Interface → Högren grafitkropp

Grafit tillhandahåller den strukturella kroppen, termisk massa och bearbetbarhet; SiC ger den processvända ytan. Gränssnittet måste överleva deponering, kylning och upprepade reaktorcykler.

SGL Carbon beskriver kommersiella SiC-beläggningar som täta, slitage- och korrosionsbeständiga CVD-skikt avsatta på isostatisk grafit, med tillämpningar som spänner över halvledarkristalltillväxt, kisel/SiC-epitaxi ochMOCVD.

Det är därför som halvledarklassade SiC-belagda delar bör utvärderas somkonstruerade materialsystem, snarare än bara som "grafit med en beläggning."

CVD SiC-beläggning vs Solid SiC

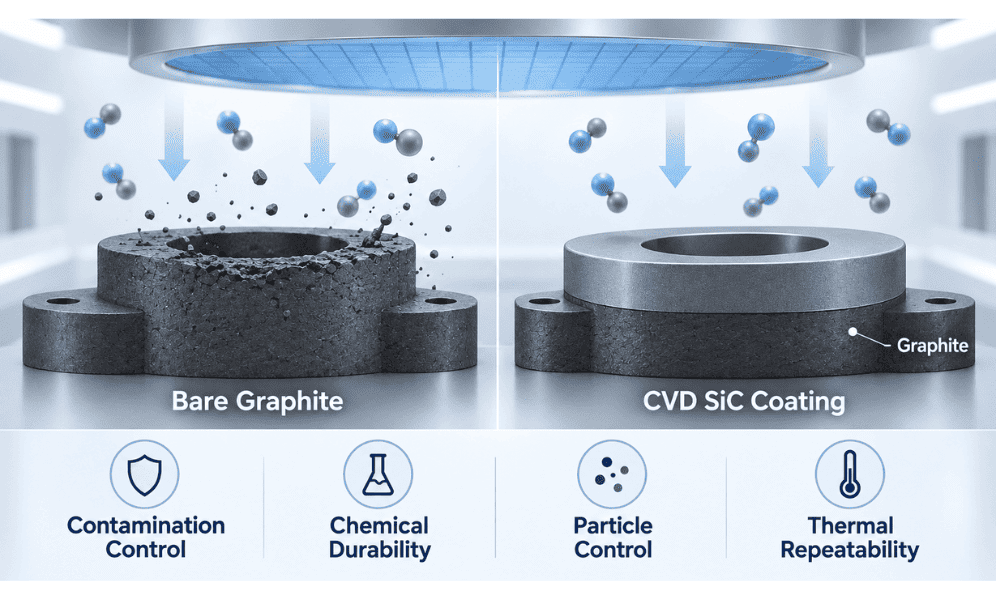

2. Varför är grafitbelagd med SiC i halvledarutrustning?

Syftet är att kombinera grafitens tillverknings- och termiska fördelar med en yta bättre lämpad för krävande halvledarförhållanden.

En grafitsusceptor eller waferbärare kan bearbetas till snäva toleranser och komplexa fickor. CVD SiC skyddar sedan ytan som utsätts för processgaser och rengöring. Denna kombination löser fyra stora problem.

Kontamineringskontroll.En tät yta med hög renhet hjälper till att isolera den underliggande grafiten från wafermiljön.

Kemisk hållbarhet.Epitaxi och MOCVD använder aggressiva prekursorer och rengöringskemi; SiC förbättrar motståndet jämfört med exponerad grafit.

Partikelkontroll.Sprickor, fjällning eller ytförsämring kan bli partikelkällor, så beläggningens integritet har direkt betydelse för processens renhet.

Termisk repeterbarhet.Susceptorer och bärare är en del av reaktorns termiska fält. Deras geometri och yttillstånd måste förbli stabila så att skivans temperatur förblir repeterbar.

Mersen identifierar hög temperatur, högt vakuum, aggressiva gasformiga prekursorer, kontamineringskontroll och motståndskraft mot rengöringssyror som viktiga driftskrav för grafitutrustning som används i epitaxi och MOCVD. Den framhåller också grafit/SiC CTE-kompatibilitet som viktig för beläggningens integritet.

Detta förklarar varför beläggningskvaliteten inte kan skiljas frångrafitkvalitet, dimensionsnoggrannhet eller reaktorförhållanden. Ett kemiskt utmärkt SiC-skikt på en förvrängd eller dåligt utformad komponent kan fortfarande ge dålig processprestanda.

3. Hur produceras CVD kiselkarbidbeläggning?

En typisk tillverkningskedja är:

Grafitval → Precisionsbearbetning → Rening → Ytförberedelse → CVD SiC-deponering → Inspektion

Grafiten väljs för renhet, mikrostruktur och termiskt beteende och bearbetas sedan före beläggning eftersom planhet, fickdjup och kantgeometri påverkar slutliga dimensioner och beläggningslikformighet.

Under CVD kommer gasformiga prekursorer in i en högtemperaturreaktor. Reaktiva ämnen når grafitytan, där SiC kärnor och växer till ett kontinuerligt lager.

SGL Carbon rapporterar offentligt typiska SiC-avsättningstemperaturer på ungefär1 200–1 300°Cför sin kommersiella beläggningsprocess. Den rapporterar β-SiC, eller cubic 3C-SiC, för ett beläggningssystem.

Ny forskning på CVD-SiC-belagda grafitsusceptorer visar vidare att beläggningsstrukturen är starkt beroende av bearbetningsförhållandena.

A 2026Vetenskapliga rapporterstudie undersökt deposition från1 100 till 1 350°C, tillsammans med ändringar i tryck och H2/MTS-förhållande. Forskarna observerade betydande förändringar i beläggningsmorfologi, grovhet, stökiometri och hårdhet, vilket visar sambandet mellan:

CVD-parametrar → SiC-mikrostruktur → Beläggningsegenskaper → Komponentprestanda.

Den viktiga ingenjörsläxan är det"CVD SiC" är inte ett fast material.

En specifikation som:

"100 μm SiC-beläggning"

beskriver endast tjocklek.

Det definierar inte helt:

l renhet;

l porositet;

l kornstruktur;

l ytjämnhet;

l beläggningslikformighet;

l gränssnittskvalitet;

l kvarvarande stress.

För halvledarutrustning kan dessa faktorer vara lika viktiga som nominell tjocklek.

Vanliga beläggningsdefekter

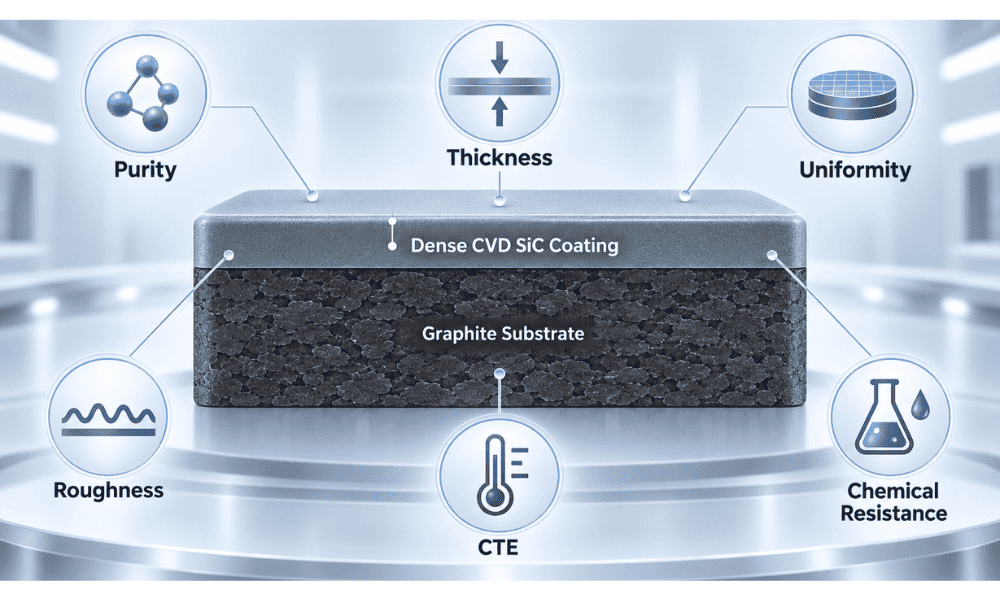

4. Vilka SiC-beläggningsegenskaper är viktigast?

För halvledaranvändning är de mest användbara egenskaperna de som är kopplade till kontamineringskontroll, processstabilitet och komponentlivslängd.

Som ett offentligt kommersiellt riktmärke rapporterar SGL Carbon för en SiC-beläggning en bulkdensitet på cirka3,2 g/cm³, hårdhet av40 GPa, termisk expansion av4,3 × 10^-6 K^-1från 100–600°C och en typisk beläggningstjocklek på100 μm. Dessa värden är exempel snarare än universella halvledarspecifikationer.

Två parametrar förtjänar särskild uppmärksamhet:beläggningstjocklek och CTE.

1. En tjockare SiC-beläggning är inte automatiskt bättre.

Ytterligare tjocklek kan ge en större skyddsbarriär, men det kan också ändra komponentdimensioner och öka ackumulerad restspänning. Detta blir viktigt för susceptorer ochwaferbäraredär fickdjup, planhet och kantgeometri är processkritiska.

2. CTE-matchning är lika viktig.

SiC avsätts vid hög temperatur och svalnar sedan tillsammans med grafitsubstratet. Om SiC och grafit expanderar och drar ihop sig olika, utvecklas mekanisk spänning nära gränsytan.

En förenklad felsökväg är:

CTE Mismatch → Restspänning → Mikrosprickor → Sprickutbredning → Delaminering → Partiklar / exponerad grafit

Denna mekanism förklarar varför beläggningsfel inte alltid kan lösas genom att bara öka tjockleken.

A 2026Ceramics Internationalstudien undersökte specifikt SiC avsatt på grafit vid 1 260 °C, 1 280 °C och 1 320 °C och fann att avsättningstemperaturen påverkade mikrostrukturen och gränsytans vidhäftning.

Därför bör beläggningskvaliteten bedömas genom kombinationen av:

Renhet + mikrostruktur + enhetlighet + gränssnittsintegritet + geometri

snarare än bara tjockleken.

5. Var används SiC-belagd grafit och hur bör den väljas?

De starkaste applikationerna är komponenter som möter hög temperatur, reaktiv kemi och strikta krav på wafer-nivå.

1. Kiselepitaxi

SiC-belagda grafitsusceptorer stöder wafers samtidigt som de deltar i värmeöverföring. Planhet, fickgeometri, beläggningslikformighet och yttillstånd kan påverka skivans temperatur och epitaxiell enhetlighet.

Beläggningen är därför en del av ett bredare termiskt system:

Värmare / Energikälla → Susceptor → Wafer Termisk gräns → Wafer Temperatur → Epitaxiell tillväxt

2. Kiselkarbidepitaxi

SiC epitaxi ställer särskilt höga krav på termiska fältmaterial. Susceptorer, ringar och relaterade komponenter måste bibehålla kemisk stabilitet, låg kontaminering och dimensionell konsistens genom upprepad drift vid hög temperatur.

3. GaN och LED MOCVD

MOCVD-waferbärare och satellitplattformar fungerar i prekursorrika miljöer där bärartemperaturfördelningen påverkar tillväxtförhållandena över wafern.

Förändringar i bärarens geometri eller yttillstånd kan bidra till variationer i:

l wafer temperatur;

l tillväxttakt;

l filmtjocklek;

l sammansättning;

l enhetlighet mellan skivor och skivor.

Mersen identifierar specifikt högren SiC-belagd grafit, enhetligt termiskt beteende, motståndskraft mot aggressiva gaser och hållbarhet mot in-situ kemisk rengöring som viktiga krav för epitaxiapplikationer.

4. Andra högtemperaturprocesser

Utvalda RTP/RTA, CVD, ALD och andra termiska fältkomponenter kan också använda SiC-belagd grafit när temperatur, kemi, kontamineringsrisk och geometri motiverar det.

Urvalet bör börja medreaktor och process, inte en generisk beläggningsspecifikation.

Definiera:

l process och reaktormodell;

l waferstorlek;

l driftstemperatur;

l process- och reningsgaser;

l komponentritning;

l krav på grafit;

l kritiska dimensioner och planhet;

l beläggningstjocklek;

l ytjämnhet;

l inspektionskrav.

Den mest användbara anbudsförfrågan ställer en central fråga:

Vad måste denna komponent göra inuti reaktorn?

SiC-beläggningen kan sedan konstrueras kring det faktiska målet snarare än en isolerad materialparameter.

För epitaxi och MOCVD är målet inte bara den längsta hållbara beläggningen. Det är en komponent som kan stödja:

Stabil wafertemperatur + låg kontaminering + låg partikelgenerering + repeterbar tillväxt + förutsägbar livslängd

6. Vanliga frågor

1. Vad är huvudsyftet med kiselkarbidbeläggning på grafit?

Det skapar en hög renhet, kemiskt resistent processyta samtidigt som grafitkroppens bearbetbarhet och termiska fördelar bibehålls.

2. Varför används CVD för SiC-beläggning?

CVD tillåter SiC att växa direkt på komplexa grafitytor och ger kontroll över beläggningsstruktur, tjocklek och enhetlighet när avsättningsprocessen är korrekt konstruerad.

3. Är tjockare SiC-beläggning alltid bättre?

Nej. Tjockleken måste balanseras mot kvarvarande spänningar, dimensionell tolerans, komponentgeometri och serviceförhållanden.

4. Vad gör att SiC-beläggningen spricker eller delamineras?

Vanliga bidragsgivare inkluderar grafit/SiC CTE-felanpassning, kvarvarande spänning, gränssnittsdefekter, olämpliga avsättningsförhållanden och upprepad termisk cykling.

5. Vilken information behövs för en SiC-belagd grafit RFQ?

Ange ritning, reaktormodell, process, waferstorlek, driftstemperatur, process- och reningsgaser, grafitkrav, beläggningsspecifikation, kritiska toleranser, inspektionskriterier och kvantitet.

Behöver du en anpassad CVD SiC-belagd grafitkomponent?

VeTek Semiconductor tillhandahåller SiC-belagda grafitkomponenter för halvledarepitaxi och relaterade högtemperaturbehandlingstillämpningar.

Dela din reaktormodell, komponentritningar, grafitkrav, beläggningsspecifikationer, driftsförhållanden och inspektionskriterier för att diskutera en lämplig lösning.

Begär teknisk konsultation| Skicka in din ritning

Utforska vårt sortiment av Silicon Carbide Coating.

Referenser

1. SGL kol. SIGRAFINE® SiC-beläggningar.Tekniska data och appliceringsinformation för CVD SiC-beläggningar på isostatisk grafit.

2. Mersen. Halvledarprocessutrustning — ultraren grafit belagd med kiselkarbid.Teknisk information för epitaxi- och MOCVD-applikationer.

3. Huo, Y., Qin, S., Chen, Y., et al. "Studie av korrelationen process-struktur-egenskap i CVD-SiC-beläggningar på grafitsubstrat."Vetenskapliga rapporterVol. 16, artikel 4150, 2026.

4. Ma, Q., et al. "Gränssnittsvidhäftning av CVD-SiC-beläggningar på grafitsubstrat: Temperaturens roll i mikrostruktur och mekaniska egenskaper."Ceramics InternationalVol. 52, nummer 3, 2026, s. 3711–3718.
