Varför är grafit belagd med kiselkarbid för halvledarepitaxi?

I halvledarepitaxi väljs grafit sällan bara för att den tål höga temperaturer. Dess verkliga värde ligger i kombinationen av bearbetbarhet, termisk respons, elektriskt beteende och förmågan att bilda komplexa reaktorkomponenter såsom trumsusceptorer, pannkakssusceptorer, enkelwaferhållare och MOCVD-bärare. Ändå är samma grafityta som ger dessa fördelar inte alltid lämplig för direkt och upprepad exponering för epitaximiljön. Det är därför många kritiska grafitkomponenter skyddas med en täthetkemisk ångavsatt kiselkarbidbeläggning, skapa vad som vanligtvis beskrivs somSiC-belagd grafit.

Det tekniska konceptet är enkelt men viktigt: grafitkroppen tillhandahåller den strukturella och termiska plattformen, medan CVD SiC-skiktet blir den processvända ytan. Den resulterande komponenten måste därför betraktas som ett integrerat materialsystem snarare än som grafit med ett valfritt skyddsskikt.

Varför grafit förblir viktigt i epitaxireaktorer

En epitaxisusceptor utför betydligt mer arbete än att bara hålla en wafer. Den fastställer skivans mekaniska position, deltar i värmeöverföringen och, beroende på reaktordesign, interagerar den med rotation, induktionsuppvärmning och gasflöde. Små förändringar i fickans djup, planhet, ytprofil eller termiskt beteende kan förändra den lokala wafermiljön och i slutändan påverka epitaxiell enhetlighet.

Detta krav förklarar den fortsatta användningen av finkornig och isostatisk grafit. Grafit kan precisionsbearbetas till geometrier som skulle vara betydligt svårare eller dyrare att tillverka av många täta keramiska material. Den ger också termiska och elektriska egenskaper som är kompatibla med flera heta väggar och induktionsuppvärmda reaktorkoncept.

För kommersiellt kisel ochSiC epitaxi, SGL Carbon identifierar höghållfast isostatisk grafit som basmaterial för belagda susceptorer och noterar att susceptormaterialets kvalitet har en direkt inverkan på kvaliteten på det epitaxiella lagret. Snäva dimensionstoleranser, homogen beläggning och renhet behandlas därför som sammanhängande krav snarare än oberoende specifikationer.

Svårigheten är att ett material som är lämpligt för att bygga den termiska kroppen inte nödvändigtvis är den optimala ytan för kontakt med processatmosfären. Denna distinktion är det grundläggande skälet till att använda kiselkarbid.

Varför bar grafit inte är en idealisk processvänd yta

A bar grafitkomponentfungerar i en miljö som innehåller höga temperaturer, reaktiva prekursorgaser och upprepad uppvärmning och kylning. Under dessa förhållanden kan ytan gradvis bli en del av reaktorkemin.

I kiselkarbidepitaxi är denna fråga särskilt tydlig. Publicerade arbeten om kloridbaserade SiC CVD beskriver grafitsusceptorer belagda med SiC specifikt för att förhindra föroreningar och ytterligare kolväten från att frigöras från varm grafit under tillväxt. Samma arbete rapporterar att nedbrytning av SiC-beläggningen vid hot spots kan påverka reproducerbarheten från kör till körning, vilket illustrerar att tillståndet för susceptorytan kan bli en del av själva processen.

Risken är därför bredare än enkel oxidation. Direkt exponering kan leda till kemiska angrepp, progressiv ytuppruggning, frigörande av partiklar, exponering av spårföroreningar eller oönskade reaktioner mellan grafiten och processgasen. Rengöringscykler kan introducera en annan stressmekanism eftersom samma komponent upprepade gånger måste överleva både avsättningskemi och kammarrengöringskemi.

För halvledarproduktion skapar detta en oönskad återkopplingsslinga. Ytnedbrytning förändrar susceptorns tillstånd; en föränderlig susceptor kan modifiera den lokala kemiska och termiska gränsen runt skivan; och en föränderlig gräns kan minska processens repeterbarhet.

Syftet med att belägga grafit är därför inte bara att göra delen "mer korrosionsbeständig". Det är att behållaprocessvänd gräns mer stabil över tiden.

CVD SiC som ett funktionellt gränssnitt mellan grafit och processen

En CVD SiC-beläggning skapar en tät kiselkarbidyta över den bearbetade grafitkroppen. Kommersiella SiC-beläggningar avsätts vanligtvis genom kemisk ångavsättning vid temperaturer över cirka 1 200°C. SGL Carbon rapporterar typiska deponeringstemperaturer på 1 200–1 300 °C och betonar specifikt att grafitsubstratets termiska expansionsbeteende bör anpassas till beläggningen för att minimera termisk stress.

När det väl har deponerats fungerar SiC-skiktet som ett funktionellt gränssnitt mellan grafiten och reaktoratmosfären. Dess kemiska beständighet minskar direkta angrepp på det underliggande kolet. Dess densitet begränsar direkt exponering av grafiten för processmiljön. Dess höga renhet ger en mer kontrollerad yta nära wafern, och dess mekaniska integritet hjälper till att minska erosionsrelaterad partikelgenerering.

Dessa fördelar beror på att beläggningen förblir intakt. En beläggning med dålig tjocklekslikformighet, lokala hål, kvarvarande spänning eller svag vidhäftning kan så småningom spricka eller delamineras. När det händer exponeras grafiten igen och skyddsfunktionen försvinner lokalt.

Av denna anledning är beläggningstjocklek ensam inte ett meningsfullt kvalitetsmått. De mer användbara tekniska parametrarna är kombinationen avrenhet, densitet, ytråhet, tjocklekslikformighet, mikrostruktur, substratkompatibilitet och gränssnittsintegritet.

Mersen följer samma materialsystemstrategi i sin vägledning för halvledarutrustning. Den beskriver ultraren grafit belagd med SiC för epitaxi och MOCVD och lyfter specifikt fram CTE-kompatibilitet mellan grafit och kiselkarbid som ett villkor för långvarig beläggningsintegritet.

Rent praktiskt är den idealiska komponenten inte den med det tjockaste SiC-skiktet. Det är den där grafitkvaliteten, beläggningsarkitekturen, bearbetningstoleranser och driftsförhållanden är tillräckligt väl matchade för att förbli stabila genom upprepade processcykler.

Hur påverkar susceptorgeometri och planhet skivans temperaturlikformighet?

Värdet av en SiC-belagd susceptor blir tydligare när komponenten ses som en del av det termiska fältet snarare än bara som en förbrukningsvara.

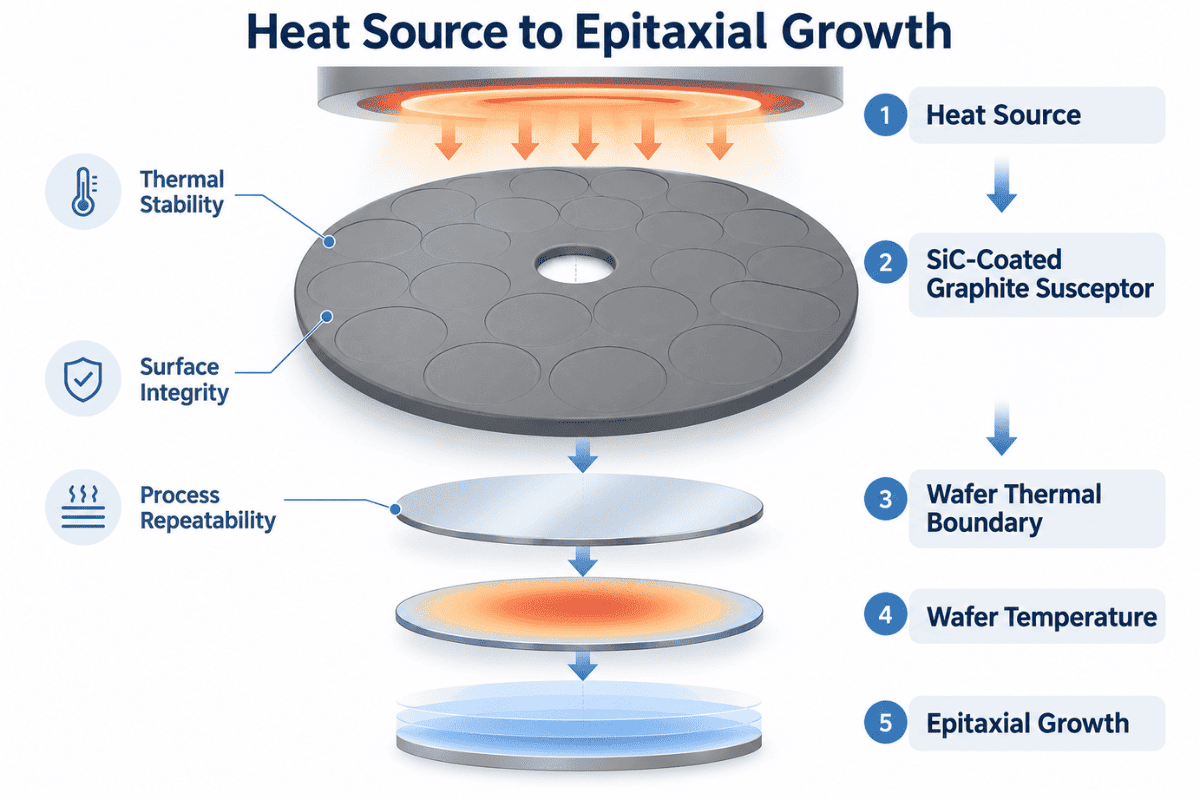

Energivägen i ett förenklat epitaxisystem kan representeras som:

Värmekälla → SiC-belagd grafitsusceptor → Termisk gräns för wafer → Wafertemperatur → Epitaxiell tillväxt

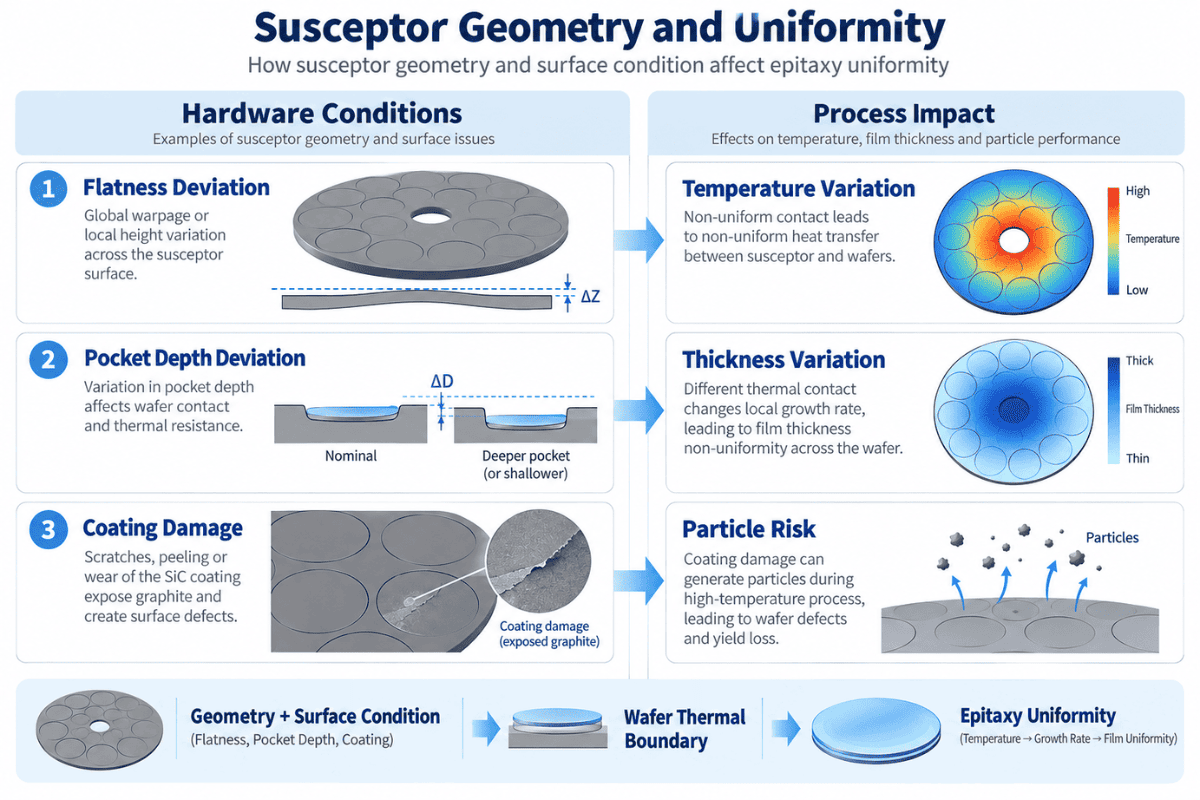

Varje gränssnitt är viktigt. Om susceptorn blir förvrängd, om fickorna ändrar dimension, om avlagringar ackumuleras ojämnt eller om beläggningen lokalt misslyckas, kan förhållanden som upplevs av wafern förändras även när det nominella reaktorreceptet förblir oförändrat.

Det är därför precisionsbearbetning och beläggningskvalitet är tätt sammankopplade. SGL Carbon betonar fickprofil, planhet, ytfinish, renhet och homogen SiC-beläggning för kiselepitaxisusceptorer och kopplar även susceptoregenskaper till epitaxialskiktskvalitet.

Ett liknande förhållande finns i MOCVD. Waferbärare roterar substrat genom ett kontrollerat termiskt och prekursorfält, och bärarens termiska beteende bidrar till wafertemperaturfördelningen. SGL Carbon noterar att grafit med hög renhet, homogena SiC-beläggningar och snäva dimensionella toleranser används för att kontrollera bärarprestanda i LED- och GaN-relaterade MOCVD-applikationer.

Det skulle därför vara felaktigt att hävda att SiC-beläggning ensam "förbättrar epitaxiellt utbyte." Den mer försvarbara tekniska slutsatsen är att en stabil, väldesignad SiC-belagd grafitkomponent hjälper till att upprätthållatermiska, kemiska och föroreningsgränsförhållandenkrävs för repeterbar epitaxi.

Den distinktionen är viktig för både teknisk noggrannhet och leverantörskvalificering.

Varför kraven skiljer sig mellan kisel och SiC epitaxi

Det underliggande materialkonceptet är likartat för kisel- och SiC-epitax, men svårighetsgraden av driftsmiljön är annorlunda.

I kiselepitaxi måste belagda susceptorer med hög renhet bibehålla dimensionsnoggrannhet, termisk enhetlighet och en ren processyta. Kommersiella leverantörer lägger stor vikt vid planhet, fickgeometri, bearbetningstolerans och beläggningshomogenitet eftersom susceptorn är en del av wafer-värmesystemet.

SiC-epitaxi lägger vanligtvis större termisk och kemisk stress på den heta zonen. Kloridbaserad SiC-tillväxt kan till exempel fungera vid temperaturer runt 1 570°C i publicerade reaktorstudier. Under sådana förhållanden blir beläggningsnedbrytning vid lokaliserade heta punkter särskilt relevant eftersom förändringar i susceptorytan kan påverka reproducerbarheten över flera körningar.

Den lämpliga frågan är därför inte om SiC-beläggning är "bättre" för en process än en annan. Den korrekta frågan är om beläggningsarkitekturen är kompatibel med den faktiskatemperatur, gaskemi, termisk cykel, reningsmetod och komponentgeometri.

Samma logik gäller när man utvärderar alternativa beläggningar som TaC eller när man överväger fasta SiC-komponenter. Materialvalet bör följa processmiljön snarare än en generisk materialhierarki.

Specificerar SiC-belagd grafit som en teknisk komponent

En tekniskt meningsfull specifikation börjar med reaktorn snarare än med beläggningen.

Leverantören bör förstå epitaxiprocessen, reaktorkonfigurationen, waferstorlek, komponentgeometri, driftstemperatur, processgaser och reningskemi innan grafit- och beläggningskraven definieras. Komponentritningen ska sedan fastställa fickgeometri, planhet, kritiska dimensioner och ytfinish. Först efter att dessa krav har förståtts bör beläggningens tjocklek, enhetlighet, grovhet och inspektionskriterier fastställas.

Detta tillvägagångssätt ändrar offertförfrågan från en varuförfrågan—

"Citat aSiC-belagd grafitsusceptor.”

— till en teknisk specifikation byggd kring själva processen.

För epitaxikomponenter är målet inte bara att maximera beläggningens livslängd. Målet är att behålla en komponent som stödjerstabil wafertemperatur, kontrollerad kontaminering, låg partikelrisk, dimensionell konsistens och repeterbara tillväxtförhållandenunder den avsedda tjänsteperioden.

FAQ

1. Varför är grafit belagd med kiselkarbid i epitaxi?

Grafit ger bearbetbarhet och användbara termiska egenskaper, medan CVD SiC ger en kemiskt stabil, hög ren processvänd yta. Kombinationen tillåter komplexa grafitsusceptorer att fungera i krävande halvledarmiljöer.

2. Varför inte använda bar grafit?

Bar grafit kan interagera med reaktiva gaser, exponera föroreningar, rugga upp eller generera partiklar med tiden. En tät SiC-beläggning skiljer grafiten från processatmosfären.

3. Eliminerar SiC-beläggning kontaminering?

Nej. Det minskar grafitrelaterad kontamineringsrisk när beläggningen förblir intakt, men kontaminering kan även härröra från gaser, kammarytor, avlagringar, hantering och andra reaktorkomponenter.

4.Påverkar SiC-beläggningen termisk prestanda?

Ja. Beläggningen, grafitsubstratet, komponentens geometri och yttillståndet påverkar tillsammans den termiska gränsen mellan susceptorn och wafern. Beläggningen bör därför utvärderas som en del av den kompletta komponenten.

5. Vilken information ska inkluderas i en offertförfrågan?

En användbar RFQ bör inkludera reaktormodell, processtyp, waferstorlek, komponentritning, driftstemperatur, process- och reningsgaser, grafitkrav, beläggningsspecifikation, kritiska toleranser, ytfinish, inspektionskriterier och erforderlig kvantitet.
