Hur avsätts CVD-kiselkarbidbeläggning på grafit?

A CVD kiselkarbid (SiC) beläggningbildas genom att exponera en uppvärmd grafitkomponent för kontrollerade prekursorgaser inuti en kemisk ångavsättningsreaktor. Reaktiva arter når grafitytan, där SiC kärnor och växer till ett tätt polykristallint skikt. För halvledarsusceptorer och waferbärare beror framgångsrik avsättning på grafitrenhet, ytförberedelse, temperatur, tryck, gaskemi, massöverföring, geometri och termisk expansionskompatibilitet.

Målet är inte bara att "täcka" grafit, utan att skapa en processyta med hög renhet med kontrollerad tjocklek, grovhet, stökiometri och gränssnittsintegritet.

1. Från grafitsubstrat till en CVD-färdig yta

Processen börjar med val av underlag, bearbetning och rening.Isostatisk grafit med hög renhetanvänds ofta eftersom den kombinerar bearbetbarhet, termisk stabilitet och en relativt enhetlig mikrostruktur.

Viktiga substratfaktorer inkluderar renhet, densitet, porositet, kornstruktur och termisk expansionskoefficient (CTE). För susceptorer och waferbärare är bearbetningsnoggrannheten lika viktig eftersom fickans djup, planhet, kantgeometri och väggtjocklek kan påverka gasflödet och det slutliga termiska beteendet.

En förenklad sekvens är:

Grafitval → Precisionsbearbetning → Rening → Ytförberedelse → CVD-deponering → Inspektion

Innan deponering ska ytan vara ren och lämplig för kärnbildning. Kontaminering, lösa partiklar eller lokala ytskador kan störa tidig SiC-tillväxt och senare bli svaga områden, hål eller ojämna områden. Substratberedning och beläggningsavsättning bör därför behandlas som en integrerad process.

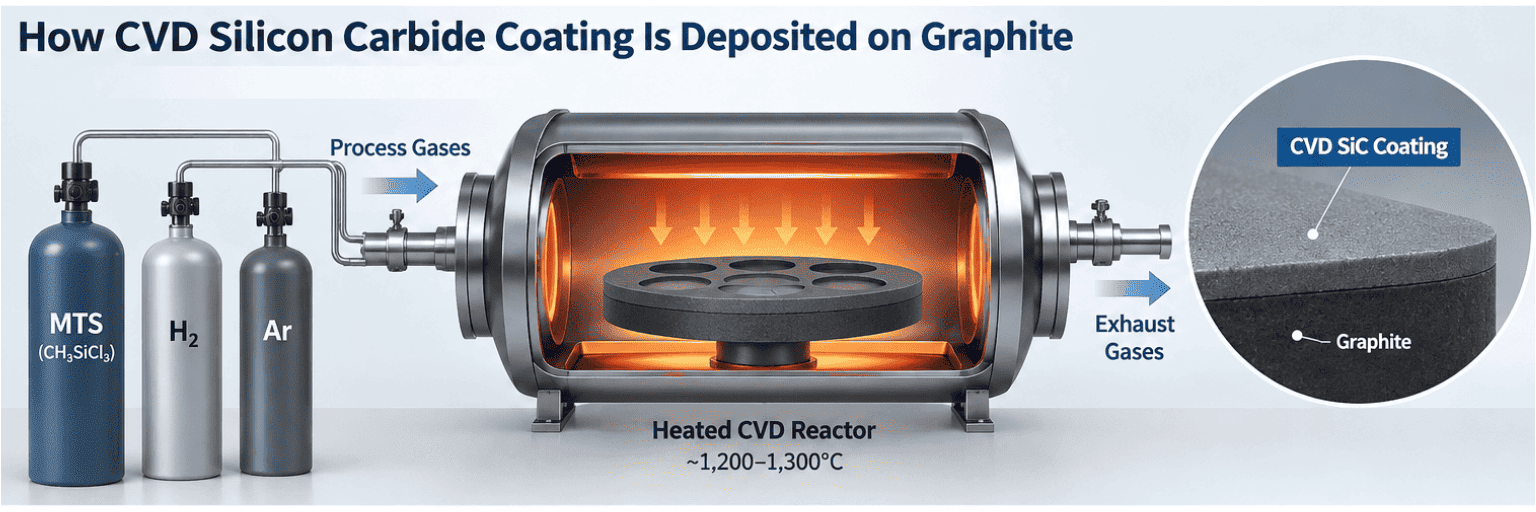

2. Hur SiC bildas i CVD-reaktorn

En allmänt studerad väg användermetyltriklorsilan (MTS, CH3SiCl3)som en enda källa av kisel- och kolprekursor, med väte och ofta argon i gassystemet. Vid hög temperatur sönderfaller MTS genom gasfas- och ytreaktioner. Reaktiva ämnen transporteras genom gränsskiktet, adsorberas på den heta grafitytan, reagerar och bildar fast SiC medan flyktiga biprodukter avlägsnas.

Deponeringssekvensen kan förenklas som:

Prekursorleverans → Gastransport → Gränsskiktsdiffusion → Ytadsorption → Kärnbildning → Korntillväxt

Kommersiell CVD SiC-avsättning på grafit utförs vanligtvis ovan ca1200°C; SGL Carbon rapporterar ett typiskt utbud av1 200–1 300°Cför dess process.

A 2026Vetenskapliga rapporterstudie med ett MTS-H2-system undersökt1 100–1 350°Coch identifierade en övergång nära1 180°Cmellan starkare ytreaktionskontroll och en regim där transport och diffusion blir allt viktigare.

Vid lägre temperatur kan ytreaktionskinetik begränsa avsättningen. När temperaturen stiger accelererar prekursornedbrytningen. När ytreaktionerna väl är tillräckligt snabba blir transport av reaktiva ämnen genom gasgränsskiktet viktigare.

För komplexa susceptorer är beläggningslikformighet därför också envätskedynamikproblem.

3. Vad styr tillväxt, tjocklek och enhetlighet?

CVD SiC-kvalitet bestäms av flera kopplade variabler, inte av en "bästa" temperatur.

Temperaturn påverkar starkt morfologin. I 2026 års studie, deposition nära1200°Cproducerade täta, väldefinierade β-SiC-korn under de testade förhållandena, medan för hög temperatur främjade grövre strukturer.

Gassammansättningen är lika viktig. I ett MTS-H2-system ändrar väte-till-MTS-förhållandet kol- och kiselinnehållande reaktionsvägar. Den citerade studien erhöll nästan stökiometrisk Si/C vid enH2/MTS molförhållande runt 10under dess förhållanden; detta bör behandlas som ett forskningsexempel, inte ett universellt industriellt recept.

Tryck och gashastighet påverkar hur reaktiva ämnen når komplexa egenskaper. Skarpa hörn, djupa fickor, spår och skärmade ytor kan utveckla olika lokala gränsskiktsförhållanden, så en beläggningslikformig på en platt kupong kan bli ojämn på en susceptor med flera fickor.

Det är därförCFD och reaktorflödesoptimeringär användbara för komplexa halvledardelar.

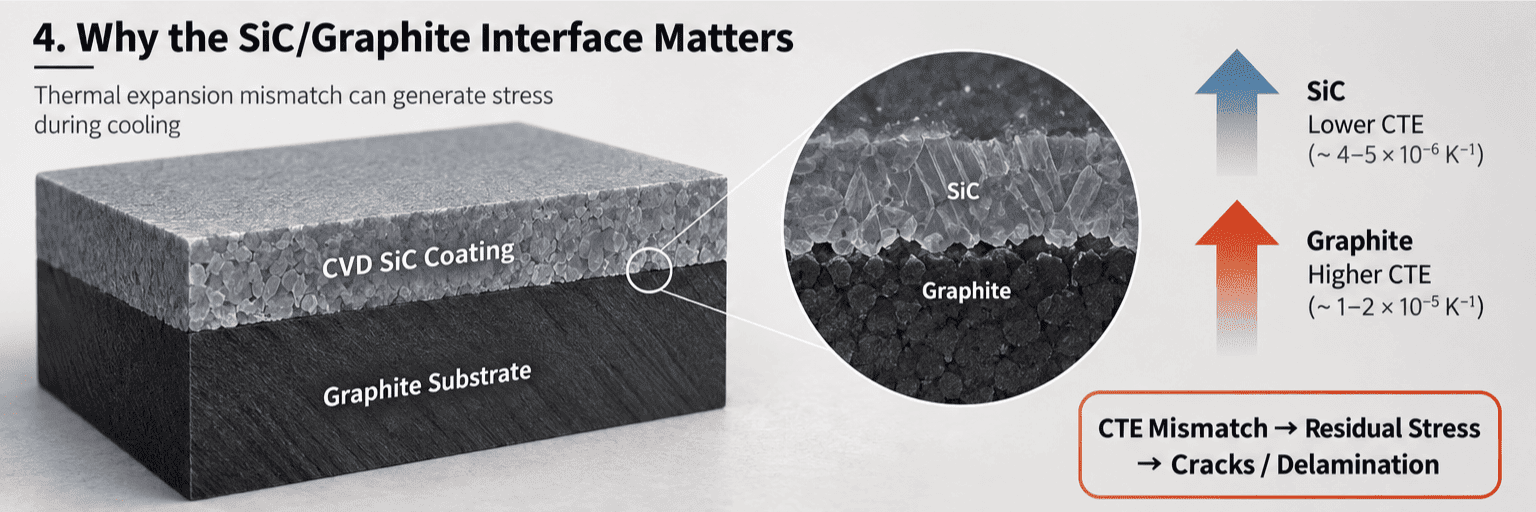

4. Varför SiC/Graphite-gränssnittet är viktigt

SiC/grafitgränssnittet är en viktig bestämningsfaktor för beläggningens livslängd.

SiC avsätts vid hög temperatur, och komponenten upplever senare upprepad uppvärmning och kylning under epitaxi eller MOCVD. Eftersom grafit och SiC inte expanderar identiskt, utvecklas termisk spänning under kylning och cykling.

En förenklad felväg är:

CTE mismatch + restspänning → mikrosprickor → delaminering → partiklar / exponerad grafit

En bra beläggningsdesign kräver därför en grafitkvalitet med lämpligt värmeexpansionsbeteende, kontrollerat yttillstånd och en deponeringsprocess som undviker överdriven spänning.

A 2026Ceramics Internationalstudie som undersökte CVD SiC på grafit visade också att deponeringstemperaturen påverkar beläggningens mikrostruktur och gränsytans vidhäftning.

Tjocklek spelar också roll. Ett tjockare skikt kan öka skyddsbarriären, men det kan också ändra komponentdimensioner och öka ackumulerad spänning. För halvledardelar måste därför beläggningens tjocklek beaktas tillsammans med geometri, planhet, ytfinish och förväntade termiska cykler.

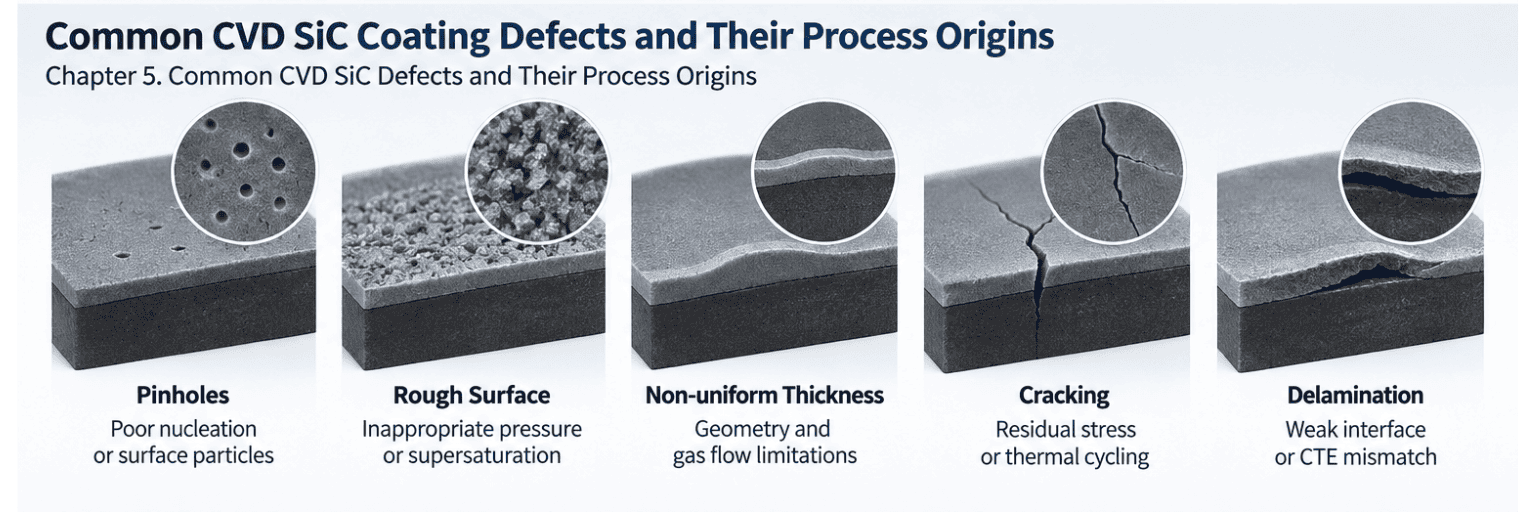

5. Vanliga CVD SiC-defekter och deras processursprung

Beläggningsdefekter förstås bäst genom att koppla det synliga symptomet till dess tillväxtmekanism.

Steg, hörn, blinda områden och waferfickor kan störa gasflödet. Om reaktiva arter utarmas innan de når ett skyddat område, kan den lokala deponeringshastigheten minska. Omvänt kan lokalt hög övermättnad främja grov eller defektbenägen tillväxt.

Målet är inte den högsta deponeringshastigheten. Halvledarbeläggning kräver en balans mellandensitet, renhet, stökiometri, ytråhet, tjocklekslikformighet och gränssnittsintegritet.

Detta är särskilt viktigt för MOCVD-bärare med flera fickor och epitaxisusceptorer, där olika lokala flödesförhållanden kan existera över samma komponent.

6. Från CVD-beläggning till en komponent av halvledarkvalitet

Efter deponering bör beläggningen utvärderas som en del av den färdiga komponenten snarare än som ett isolerat material.

Beroende på ansökan kan kvalifikationen omfatta:

l Denorm inspektion och planhet;

l Cätningstjocklek och tjocklekslikformighet;

l Sytråhet;

l Mikroskopi för sprickor, hål eller onormala korn;

l Phase- eller mikrostrukturanalys;

l Puritetsverifiering;

l Tracerbarhet och inspektionsdokumentation.

För epitaxi och MOCVD måste beläggningen också överleva den verkliga processmiljön. En beläggning som ser acceptabel ut omedelbart efter deponering kan fortfarande brytas ned under upprepade termiska cykler, aggressiv rengöringskemi eller lokala reaktorförhållanden.

Ingenjörskedjan kan därför sammanfattas som:

CVD-recept → Beläggningsstruktur → Gränssnittskvalitet → Komponentgeometri → Termisk/kemisk stabilitet → Waferprocessprestanda

Detta förhållande förklarar varför CVD SiC-beläggning bör specificeras medprestandarelevanta parametrar snarare än enbart nominell beläggningstjocklek.

För en susceptor eller waferbärare måste beläggningskvaliteten i slutändan fungera tillsammans med grafitkvalitet, precisionsbearbetning och komponentgeometri för att stödja stabilt termiskt beteende, låg kontaminering och repeterbar halvledarbearbetning.

FAQ / RFQ

1. Vilken prekursor används vanligtvis för CVD SiC-beläggning på grafit?
Metyltriklorsilan (MTS) studeras flitigt eftersom det innehåller både kisel och kol. Faktisk produktionskemi och deponeringsrecept varierar beroende på tillverkare, reaktor och applikation.

2. Vilken temperatur används för att avsätta CVD SiC på grafit?
Kommersiella processer och forskningsprocesser fungerar vanligtvis över 1 200°C, men den optimala temperaturen beror på reaktordesign, tryck, prekursorkemi, grafitkvalitet och erforderlig beläggningsstruktur.

3. Vad styr enhetligheten i SiC-beläggningens tjocklek?
Gasflöde, tryck, komponentgeometri, avsättningstid, temperaturfördelning och prekursor transporterar allt material. Djupa fickor, hörn och skärmade ytor är särskilt känsliga för lokala massöverföringsförhållanden.

4. Varför kan CVD SiC-beläggning spricka eller delamineras?
Typiska bidragsgivare inkluderar kvarvarande spänning, grafit/SiC CTE-felanpassning, otillräcklig gränssnittsförberedelse, beläggningsmikrostrukturella defekter och upprepad termisk cykling.

5. Vilken information ska tillhandahållas för en CVD SiC-beläggning RFQ?
Tillhandahåll 2D-ritning eller 3D-modell, komponentfunktion, reaktormodell, processförhållanden, grafitkrav, beläggningstjocklek, ytjämnhet, dimensionstoleranser, inspektionskrav och erforderlig kvantitet.

Referenser

1. SGL kol.SIGRAFINE® SiC-beläggning — CVD SiC-avsättning på isostatisk grafit, beläggningstemperatur och termisk expansionsanpassning.

2. Huo, Y. et al.Studie av korrelationen process-struktur-egenskap i CVD-SiC-beläggningar på grafitsubstrat. Vetenskapliga rapporterVol. 16, artikel 4150, 2026.

3. Ma, Q. et al.Gränsytans vidhäftning av CVD-SiC-beläggningar på grafitsubstrat: Temperaturens roll i mikrostruktur och mekaniska egenskaper. Ceramics InternationalVol. 52, 2026.

4. Zhu, D., Hing, P., Brown, P., Sahai, Y.Karakterisering av kiselkarbidbeläggningar odlade på grafit genom kemisk ångavsättning. Journal of Materials Processing TechnologyVol. 48, 1995.
