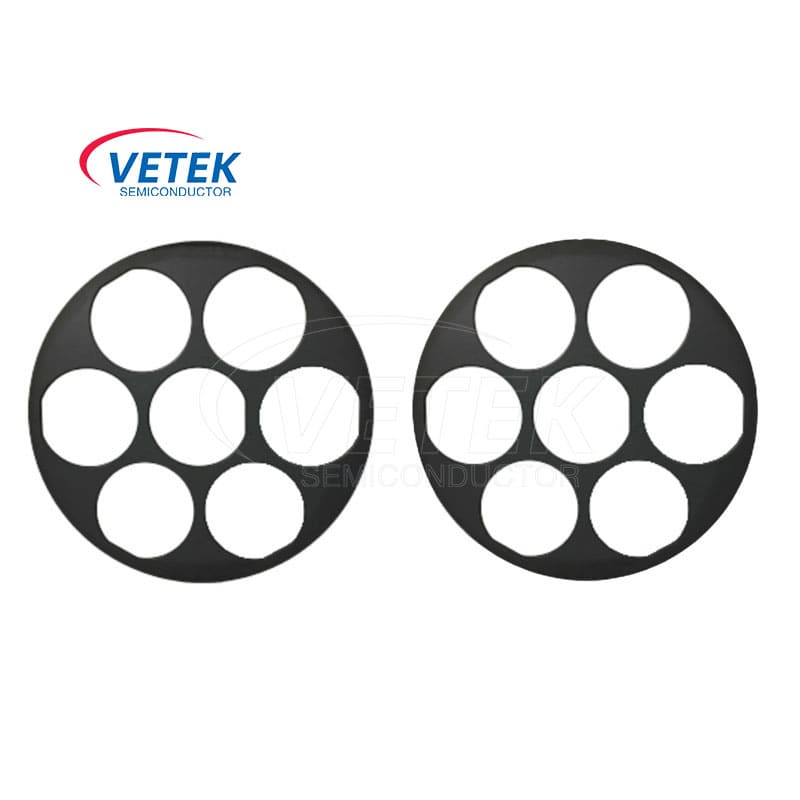

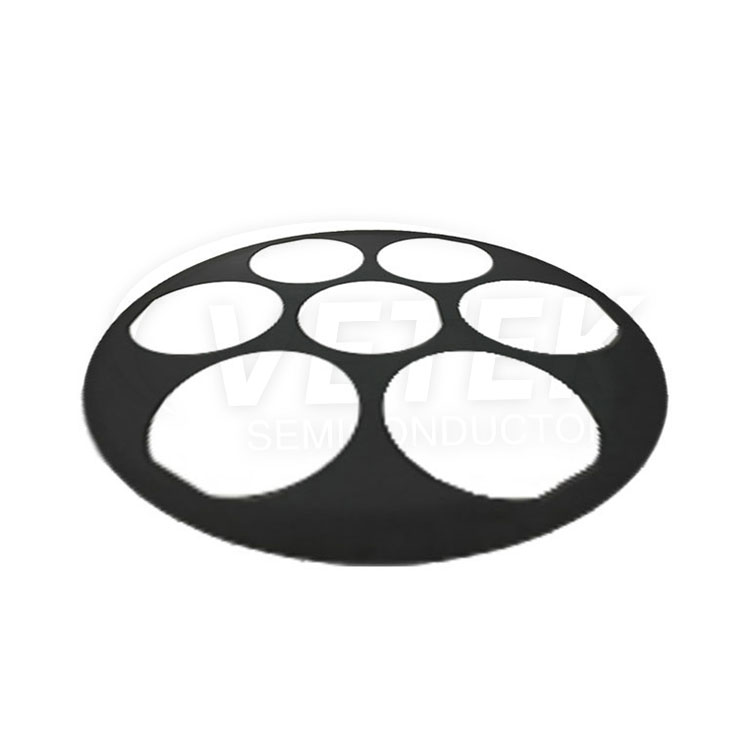

PSS ETCHING CARRERN PLATE FÖR SEMICONDUCTOR

● Precisionsdesign: Bärplattan är konstruerad med exakta dimensioner och ytflathet för att säkerställa enhetlig och konsekvent etsning över halvledarskivorna. Det ger en stabil och kontrollerad plattform för skivorna, vilket möjliggör exakta och pålitliga etsningsresultat.

● Plasmotålig: Bärplattan uppvisar utmärkt resistens mot plasma som används i etsningsprocessen. Det förblir opåverkat av de reaktiva gaserna och högenergipplasma, vilket säkerställer långvarig livslängd och konsekvent prestanda.

● Termisk konduktivitet: Bärplattan har hög värmeledningsförmåga för att effektivt sprida värme som genereras under etsningsprocessen. Detta hjälper till att upprätthålla optimal temperaturkontroll och förhindrar överhettning av halvledarskivorna.

● Kompatibilitet: PSS -etsningsbärarplattan är utformad för att vara kompatibel med olika halvledarskivstorlekar som vanligtvis används i branschen, vilket säkerställer mångsidighet och användarvänlighet i olika tillverkningsprocesser.
