Den osynliga flaskhalsen i SiC-tillväxt: Varför 7N Bulk CVD SiC-råmaterial ersätter traditionellt pulver

I en värld av kiselkarbid (SiC)-halvledare lyser det mesta av rampljuset på 8-tums epitaxiella reaktorer eller krångligheterna med waferpolering. Men om vi spårar försörjningskedjan tillbaka till början – inuti ugnen för fysisk ångtransport (PVT) – äger en grundläggande "materialrevolution" i tysthet rum.

I flera år har syntetiserat SiC-pulver varit industrins arbetshäst. Men eftersom efterfrågan på hög avkastning och tjockare kristallbollar blir nästan obsessiv, når de fysiska begränsningarna för traditionellt pulver en bristningsgräns. Det är därför7N Bulk CVD SiC råmaterialhar flyttat från periferin till centrum för tekniska diskussioner.

Vad betyder egentligen en extra två "nior"?
I halvledarmaterial kan språnget från 5N (99,999 %) till 7N (99,99999 %) se ut som en mindre statistisk justering, men på atomnivå är det en total gamechanger.

Traditionella pulver kämpar ofta med spår av metalliska föroreningar som introduceras under syntesen. Däremot kan bulkmaterial som produceras via Chemical Vapor Deposition (CVD) driva ned föroreningskoncentrationer till nivån för delar per miljard (ppb). För dem som odlar High-Purity Semi-Insulating (HPSI) kristaller är denna renhetsnivå inte bara ett fåfängamått – det är en nödvändighet. Den ultralåga kvävehalten (N) är den primära faktorn som avgör om ett substrat kan bibehålla den höga resistivitet som krävs för krävande RF-tillämpningar.

Att lösa "koldamm"-föroreningar: en fysisk lösning för kristalldefekter

Alla som har spenderat tid runt en kristalltillväxtugn vet att "kolinneslutningar" är den ultimata mardrömmen.

När man använder pulver som källa orsakar temperaturer över 2000°C ofta att de fina partiklarna grafitiseras eller kollapsar. Dessa små, icke-förankrade "koldamm"-partiklar kan bäras av gasströmmar och landa direkt på kristalltillväxtgränssnittet, vilket skapar dislokationer eller inneslutningar som effektivt skrotar hela skivan.

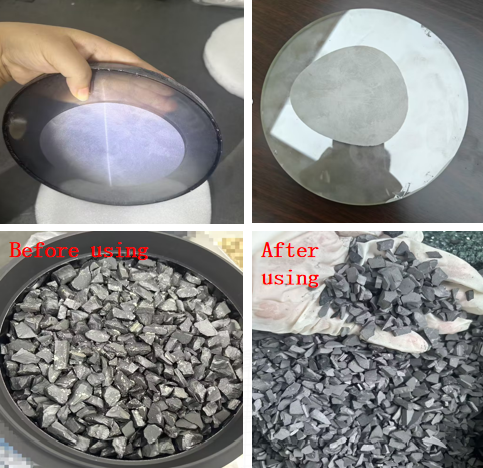

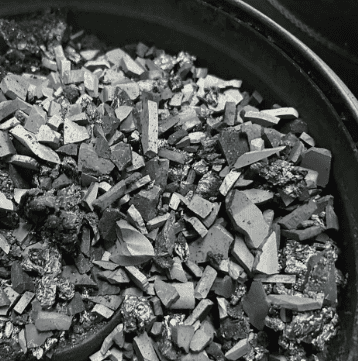

CVD-SiC bulkmaterial fungerar annorlunda. Dess densitet är nästan teoretisk, vilket betyder att den beter sig mer som ett smältande isblock än en sandhög. Det sublimerar jämnt från ytan och skär fysiskt av dammkällan. Denna miljö med "ren tillväxt" ger den grundstabilitet som behövs för att driva utbytet av 8-tumskristaller med stor diameter.

Kinetik: Bryter av hastighetsgränsen på 0,8 mm/h

Tillväxttakten har länge varit "akilleshäl" för SiC-produktiviteten. I traditionella inställningar svävar hastigheterna vanligtvis mellan 0,3 - 0,8 mm/h, vilket gör att tillväxtcyklerna varar en vecka eller mer.

Varför kan byte till bulkmaterial skjuta upp dessa hastigheter till 1,46 mm/h? Det handlar om massöverföringseffektiviteten inom det termiska fältet:

1. Optimerad packningsdensitet:Strukturen av bulkmaterial i degeln hjälper till att upprätthålla en mer stabil och brantare temperaturgradient. Grundläggande termodynamik säger oss att en större gradient ger en starkare drivkraft för gasfastransport.

2. Stökiometrisk balans:Bulkmaterial sublimeras mer förutsägbart och slätar ut den vanliga huvudvärken att vara "Si-rik" i början av tillväxten och "C-rik" mot slutet.

Denna inneboende stabilitet tillåter kristaller att växa tjockare och snabbare utan den vanliga avvägningen i strukturell kvalitet.

Slutsats: En oundviklighet för 8-tumseran

När industrin vänder sig helt mot 8-tumsproduktion har marginalen för fel försvunnit. Övergången till bulkmaterial med hög renhet är inte längre bara en "experimentell uppgradering" - det är den logiska utvecklingen för tillverkare som strävar efter högavkastande resultat av hög kvalitet.

Att flytta från pulver till bulk är mer än bara en förändring i form; det är en grundläggande rekonstruktion av PVT-processen nerifrån och upp.
