Silicon wafer CMP (Chemical Mechanical Planarization) poleringsslam är en kritisk komponent i halvledartillverkningsprocessen. Den spelar en avgörande roll för att säkerställa att kiselskivor – som används för att skapa integrerade kretsar (IC) och mikrochips – poleras till den exakta jämnhetsnivån som krävs för nästa produktionssteg. I den här artikeln kommer vi att utforska rollen avCMP-slami bearbetning av kiselwafer, dess sammansättning, hur det fungerar och varför det är oumbärligt för halvledarindustrin.
Vad är CMP-polering?
Innan vi dyker in i detaljerna för CMP-slam är det viktigt att förstå själva CMP-processen. CMP är en kombination av kemiska och mekaniska processer som används för att planarisera (jämna ut) ytan på kiselskivor. Denna process är avgörande för att säkerställa att skivan är fri från defekter och har en enhetlig yta, vilket är nödvändigt för efterföljande avsättning av tunna filmer och andra processer som bygger upp lagren av integrerade kretsar.

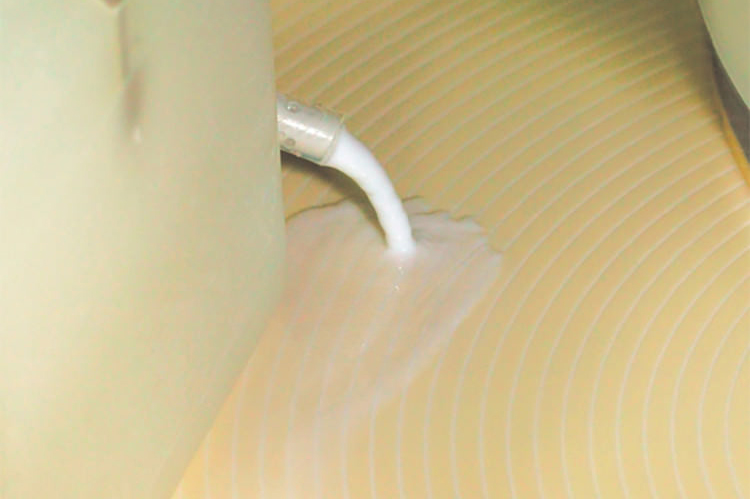

CMP-polering utförs vanligtvis på en roterande platta, där en silikonskiva hålls på plats och pressas mot en roterande polerplatta. Uppslamningen appliceras på wafern under processen för att underlätta både den mekaniska nötningen och de kemiska reaktionerna som behövs för att avlägsna material från waferns yta.
CMP-poleringsslurry är en suspension av slipande partiklar och kemiska medel som samverkar för att uppnå de önskade waferytegenskaperna. Uppslamningen appliceras på polerplattan under CMP-processen, där den fyller två primära funktioner:
Nyckelkomponenter i Silicon Wafer CMP-slam
Sammansättningen av CMP-slam är utformad för att uppnå den perfekta balansen mellan slipverkan och kemisk interaktion. Nyckelkomponenterna inkluderar:
1. Slipande partiklar
De slipande partiklarna är kärnan i slammet, ansvariga för den mekaniska aspekten av poleringsprocessen. Dessa partiklar är vanligtvis gjorda av material som aluminiumoxid (Al2O3), kiseldioxid (SiO2) eller ceriumoxid (CeO2). Storleken och typen av slipande partiklar varierar beroende på applikation och vilken typ av wafer som poleras. Partikelstorleken är vanligtvis i intervallet 50 nm till flera mikrometer.
2. Kemiska medel (reagens)
Kemiska medel i slammet underlättar den kemisk-mekaniska poleringsprocessen genom att modifiera skivans yta. Dessa medel kan inkludera syror, baser, oxidationsmedel eller komplexbildare som hjälper till att avlägsna oönskade material eller modifiera waferns ytegenskaper.
Till exempel:
Den kemiska sammansättningen av slammet kontrolleras noggrant för att uppnå rätt balans mellan nötningsförmåga och kemisk reaktivitet, skräddarsydd för de specifika material och lager som poleras på skivan.
3. pH-justerare
Uppslamningens pH spelar en betydande roll i de kemiska reaktioner som sker under CMP-polering. Till exempel kan en mycket sur eller alkalisk miljö förbättra upplösningen av vissa metaller eller oxidskikt på skivan. pH-justerare används för att finjustera slurryns surhet eller alkalinitet för att optimera prestanda.
4. Dispergeringsmedel och stabilisatorer
För att säkerställa att de slipande partiklarna förblir jämnt fördelade genom uppslamningen och inte agglomererar, tillsätts dispergeringsmedel. Dessa tillsatser hjälper också till att stabilisera slurryn och förbättra dess hållbarhet. Uppslamningens konsistens är avgörande för att uppnå konsekventa poleringsresultat.
Hur fungerar CMP-poleringsslam?
CMP-processen fungerar genom att kombinera mekaniska och kemiska åtgärder för att uppnå ytplanarisering. När slurryn appliceras på wafern, slipar de slipande partiklarna bort ytmaterialet, medan de kemiska medlen reagerar med ytan för att modifiera den på ett sådant sätt att den lättare kan poleras. Den mekaniska verkan av de slipande partiklarna fungerar genom att fysiskt skrapa bort materiallager, medan de kemiska reaktionerna, såsom oxidation eller etsning, mjukar upp eller löser upp vissa material, vilket gör det lättare att ta bort dem.
I samband med bearbetning av kiselskivor används CMP-poleringsslurry för att uppnå följande mål:
Olika halvledarmaterial kräver olika CMP-slam, eftersom varje material har distinkta fysikaliska och kemiska egenskaper. Här är några av de viktigaste materialen som är involverade i halvledartillverkning och de typer av slam som vanligtvis används för att polera dem:
1. Kiseldioxid (SiO2)
Kiseldioxid är ett av de vanligaste materialen som används i halvledartillverkning. Kiseldioxidbaserade CMP-uppslamningar används vanligtvis för att polera kiseldioxidskikt. Dessa uppslamningar är i allmänhet milda och utformade för att ge en slät yta samtidigt som skador på de underliggande lagren minimeras.
2. Koppar
Koppar används ofta i sammankopplingar, och dess CMP-process är mer komplex på grund av dess mjuka och klibbiga natur. Koppar CMP-uppslamningar är vanligtvis ceriumoxidbaserade, eftersom ceriumoxid är mycket effektivt vid polering av koppar och andra metaller. Dessa uppslamningar är utformade för att ta bort kopparmaterial samtidigt som man undviker överdrivet slitage eller skador på de omgivande dielektriska skikten.
3. Tungsten (W)
Volfram är ett annat material som vanligen används i halvledarenheter, speciellt i kontaktvägar och via fyllning. Volfram CMP-slam innehåller ofta slipande partiklar som kiseldioxid och specifika kemiska medel som är utformade för att ta bort volfram utan att påverka de underliggande lagren.
Varför är CMP Polishing Slurry viktigt?
CMP-slammet är en integrerad del för att säkerställa att kiselskivans yta är orörd, vilket direkt påverkar funktionaliteten och prestandan hos de slutliga halvledarenheterna. Om slammet inte är noggrant formulerat eller applicerat kan det leda till defekter, dålig ytplanhet eller kontaminering, vilket allt kan äventyra mikrochipsens prestanda och öka produktionskostnaderna.
Några av fördelarna med att använda högkvalitativt CMP-slam är:
