Vad är en halvmåne i en LPE-reaktionskammare?

I Silicon Carbide (SiC) epitaxisystem förblir många viktiga reaktorkomponenter obekanta utanför halvledartillverkningsindustrin. En av dessa komponenter är "Halfmoon", en grafitbaserad strukturell del som vanligtvis används inuti LPE-reaktionskammare.

Även om Halfmoon inte är en waferbärare i sig, spelar den en viktig roll för att upprätthålla reaktorstabilitet under epitaxiella tillväxtprocesser vid hög temperatur. I takt med att tillverkning av SiC-halvledare går mot större wafers och strängare processkontroll, har designen och materialprestandan hos interna reaktorkomponenter blivit allt viktigare.

Förstå LPE-reaktionskammaren

LPE (Liquid Phase Epitaxy) är en kristalltillväxtteknik som används vid halvledartillverkning. I SiC-epitaxisystem arbetar reaktionskammaren under extremt krävande förhållanden som involverar:

• Höga temperaturer
• Reaktiva processgaser
• Långa termiska cykler
• Strikt föroreningskontroll
• Krav på stabilt gasflöde

Moderna SiC-epitaxisystem som LPE-reaktorer är starkt beroende av stabila termiska fältstrukturer och gasflödeshantering inuti reaktionskammaren. Även små variationer i temperaturfördelning eller gasflödeslikformighet kan direkt påverka epitaxialskiktets kvalitet och waferkonsistens.

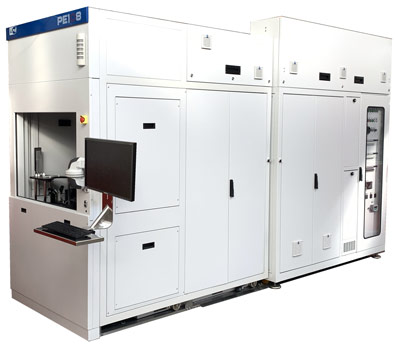

LPE PE1O6 SiC epitaxireaktorn, ett horisontellt system med varmvägg som används för avancerad tillväxt av SiC-skivor.

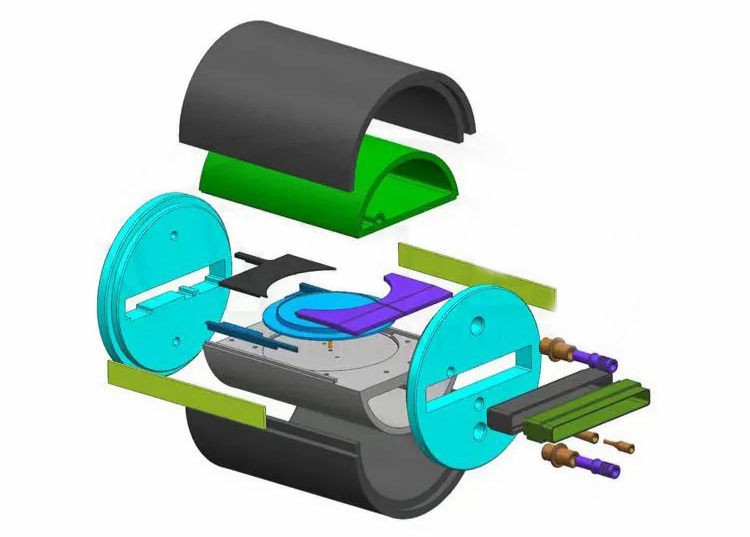

Inuti kammaren arbetar flera grafitbaserade komponenter tillsammans för att skapa en kontrollerad termisk och kemisk miljö för epitaxiell tillväxt. Halfmoonen är en av dessa stödjande strukturella komponenter.

Varför kallas det "Halvmåne"?

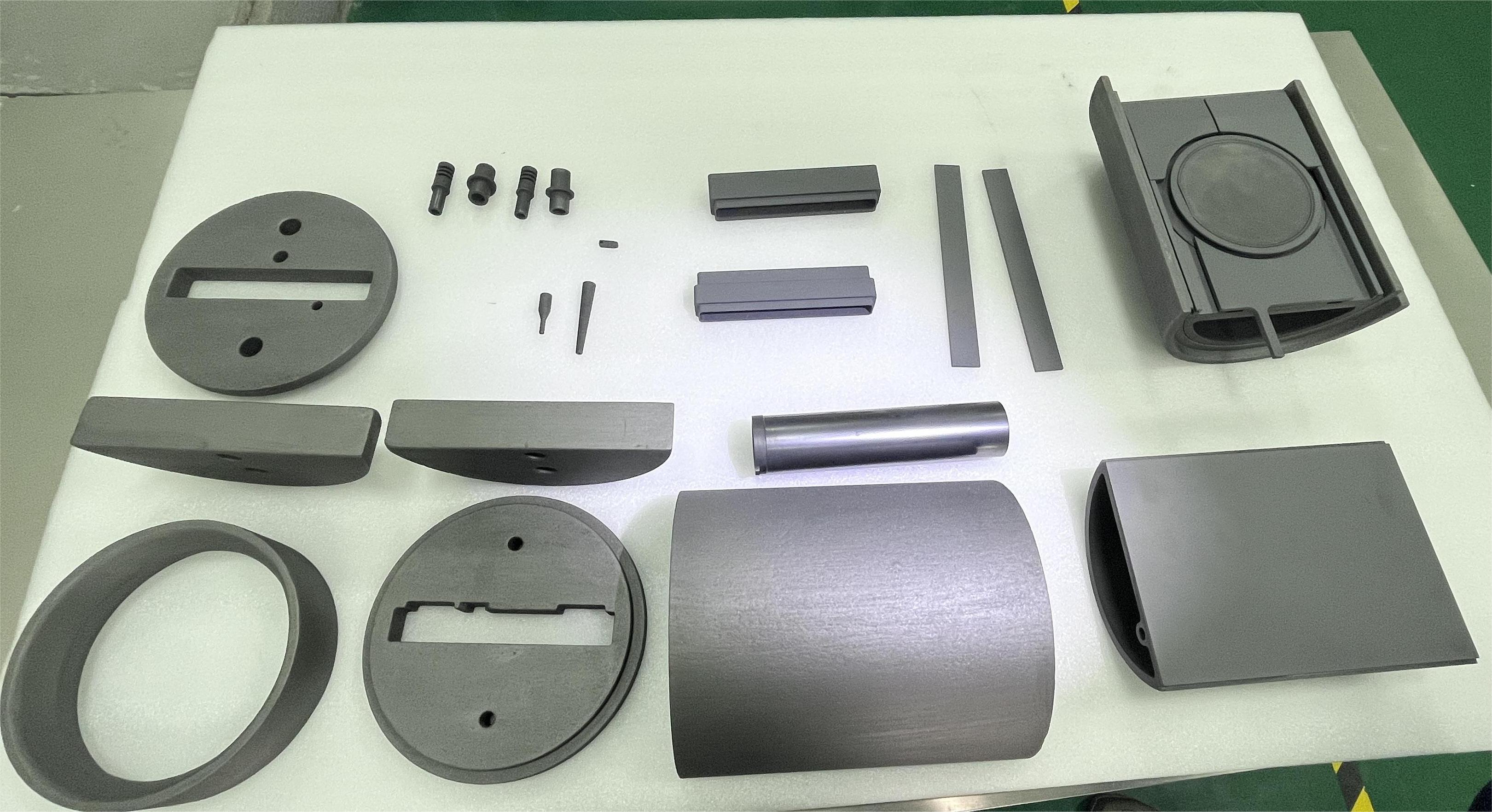

Delen får sitt namn främst från sin form. I många LPE-reaktorer ser komponenten ut som en halvcirkel eller halvmånestruktur när den installeras runt det heta zonområdet.

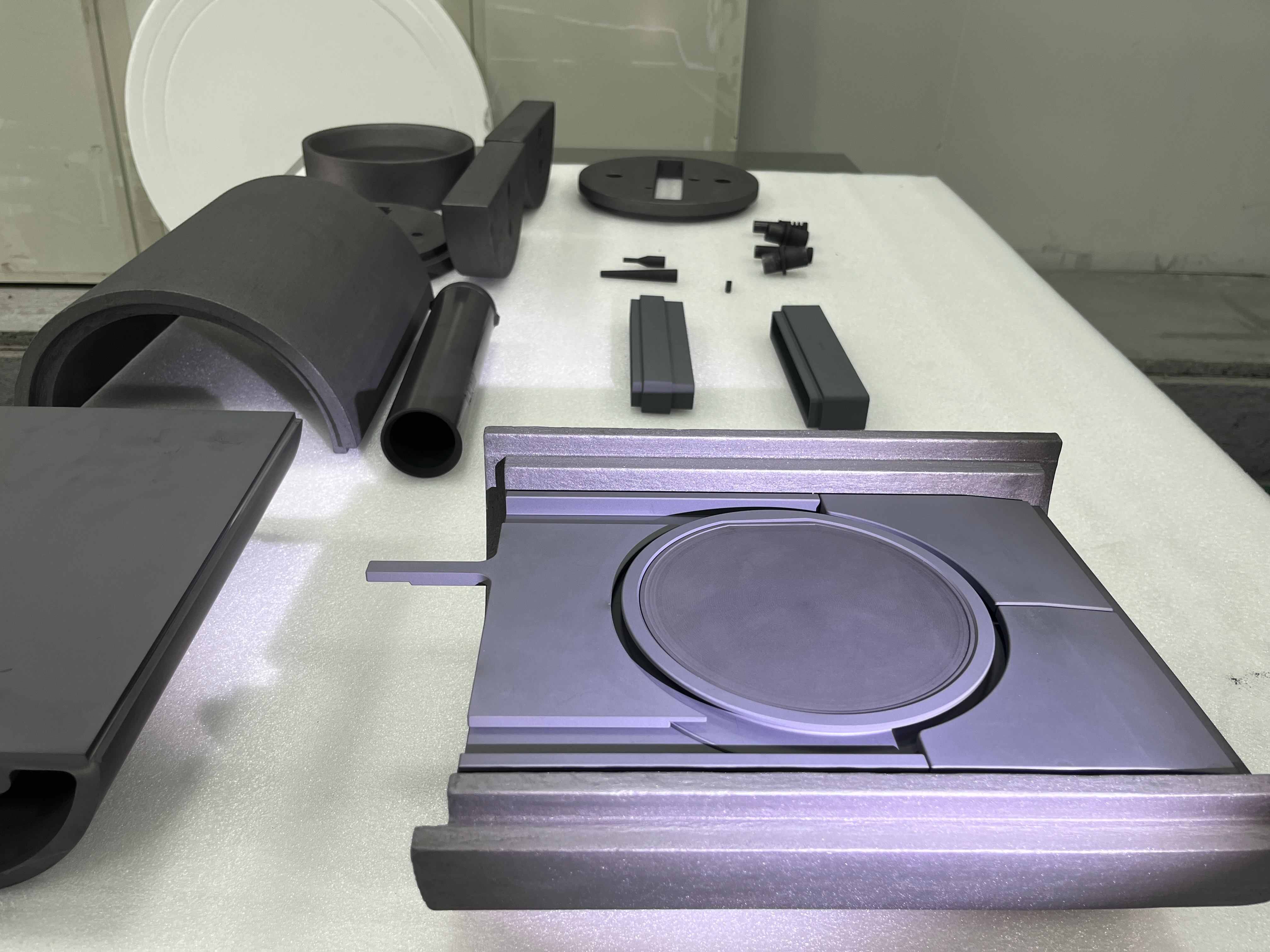

Olika utrustningstillverkare använder lite olika design. Vissa Halfmoon delar är tjockare, vissa inkluderar ytterligare stödstrukturer, och vissa är direkt anslutna till roterande enheter inuti kammaren.

I faktiska reaktorsystem är geometrin vanligtvis optimerad tillsammans med det termiska fältet och kammarlayouten snarare än att följa en universell standard.

Halfmoon-komponentens funktioner

Även om reaktorkonstruktioner skiljer sig åt, bidrar Halfmoon-komponenter vanligtvis till flera viktiga funktioner.

1. Stödande reaktorstrukturer

Inuti en epitaxireaktor expanderar och krymper många grafitdelar upprepade gånger under uppvärmningscykler. På grund av detta blir den mekaniska stabiliteten hos interna stödkomponenter viktig under långa produktionsserier.

I vissa reaktorkonstruktioner hjälper Halfmoon till att bibehålla den relativa positionen för närliggande kammarstrukturer under driftförhållanden med hög temperatur. Även lätt deformation kan påverka kammarens inriktning eller processens repeterbarhet.

2. Assisterande gasflödesstabilitet

Gasflödesbeteendet inuti en SiC-reaktor är mer komplicerat än det ser ut från utsidan. Vid hög temperatur kan även relativt små strukturella förändringar inuti kammaren förändra lokala flödesförhållanden.

Beroende på reaktorplattformen kan Halfmoon indirekt påverka hur processgaser rör sig runt den heta zonen. Detta är en anledning till att inre kammargeometri ofta noggrant optimeras under reaktorutvecklingen.

3. Termisk fältkoordination

Moderna epitaxisystem kräver noggrant kontrollerade termiska gradienter. Arrangemanget av grafitkomponenter inuti kammaren påverkar värmefördelning och termisk effektivitet.

Halvmånekomponenter kan indirekt påverka:

• Värmereflektion
• Termisk balans
• Lokal temperaturstabilitet
• Termisk skärmningsprestanda

Detta blir allt viktigare för bearbetning av stora skivor.

4. Stöd till mekaniska rotationssystem

Vissa LPE-system använder roterande enheter för att förbättra avsättningslikformigheten under epitaxiell tillväxt. I dessa konfigurationer kan Lower Halfmoon vara integrerad med närliggande roterande eller stödjande strukturer inuti kammaren.

De mekaniska kraven kan bli ganska krävande eftersom reaktorn måste arbeta kontinuerligt under både hög temperatur och kemiskt reaktiva förhållanden.

Varför grafit fortfarande används i stor utsträckning i reaktorsystem

Än idag är grafit fortfarande ett av de mest praktiska materialen för termiska halvledarfälttillämpningar. Den är relativt lätt, kan bearbetas till komplexa former och bibehåller stabila egenskaper vid temperaturer där många metaller skulle misslyckas.

För reaktortillverkare är en annan fördel att grafit svarar bra på precisionsbearbetning, vilket är viktigt för komponenter installerade i trånga kammarutrymmen.

Samtidigt har bar grafit också begränsningar. Vid långvarig exponering för reaktiva processgaser och upprepad termisk cykling kan ytan gradvis försämras eller generera partiklar. På grund av detta används nu belagda grafitstrukturer i moderna SiC-epitaxisystem.

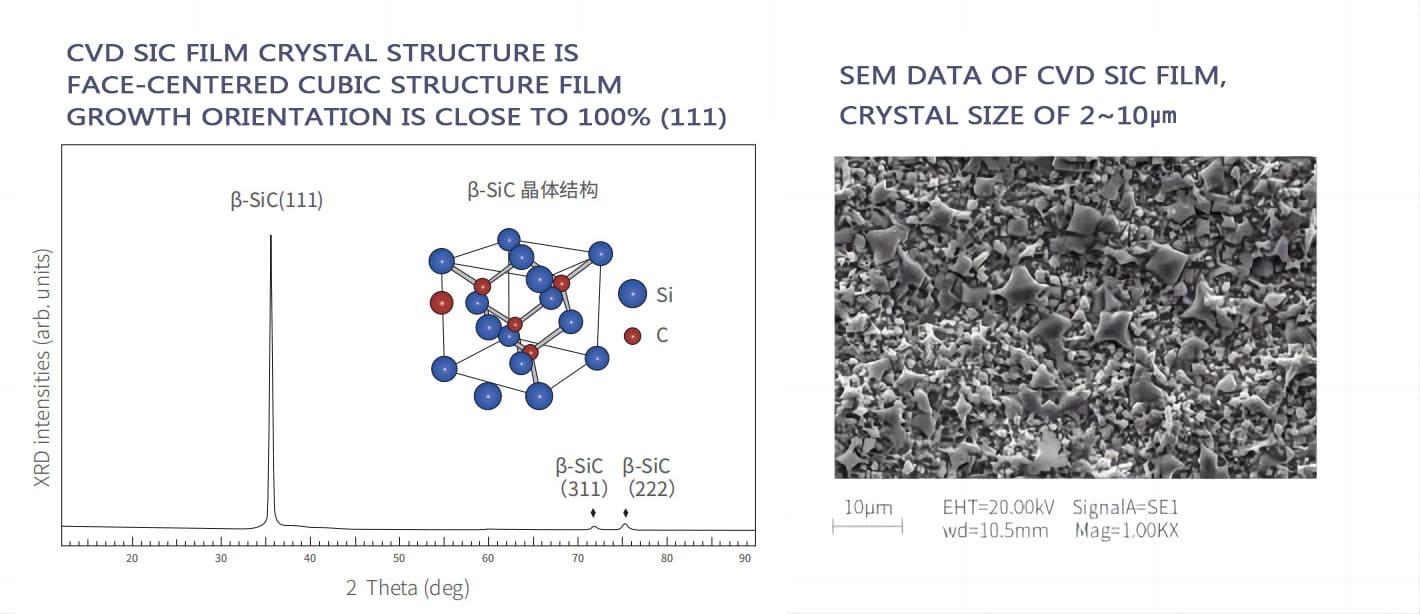

Rollen av CVD SiC-beläggning

CVD SiC (Chemical Vapour Deposition Silicon Carbide) beläggning används i stor utsträckning på grafitreaktorkomponenter i SiC-epitaxisystem.

Beläggningen bildar ett tätt skyddande lager på grafitytan, vilket hjälper till att förbättra:

• Korrosionsbeständighet
• Ytans renhet
• Slitstyrka
• Termisk chockprestanda
• Processstabilitet

SiC-belagda grafitkomponenter finns nu vanligtvis i:

• Susceptorer
• Waferbärare
• Kammarfoder
• Gasflödeskomponenter
• Halvmånesamlingar

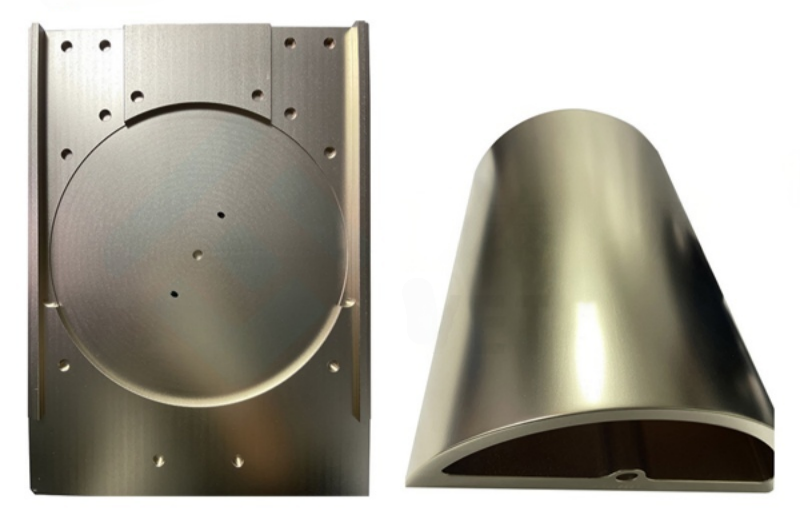

Varför fler företag studerar TaC Coatings

Under de senaste åren har TaC-beläggning börjat väcka mer uppmärksamhet i avancerade termiska halvledarfälttillämpningar, särskilt i högtemperatur-SiC-processer.

En anledning är att vissa nästa generations kristalltillväxtsystem fungerar under förhållanden där konventionella beläggningsmaterial kan utsättas för större termisk och kemisk stress under långa processcykler.

Jämfört med traditionella SiC-beläggningar visar TaC generellt starkare kemisk stabilitet vid extremt höga temperaturer. På grund av detta fortsätter forskare och utrustningstillverkare att utvärdera dess potential för framtida högtemperaturreaktorsystem.

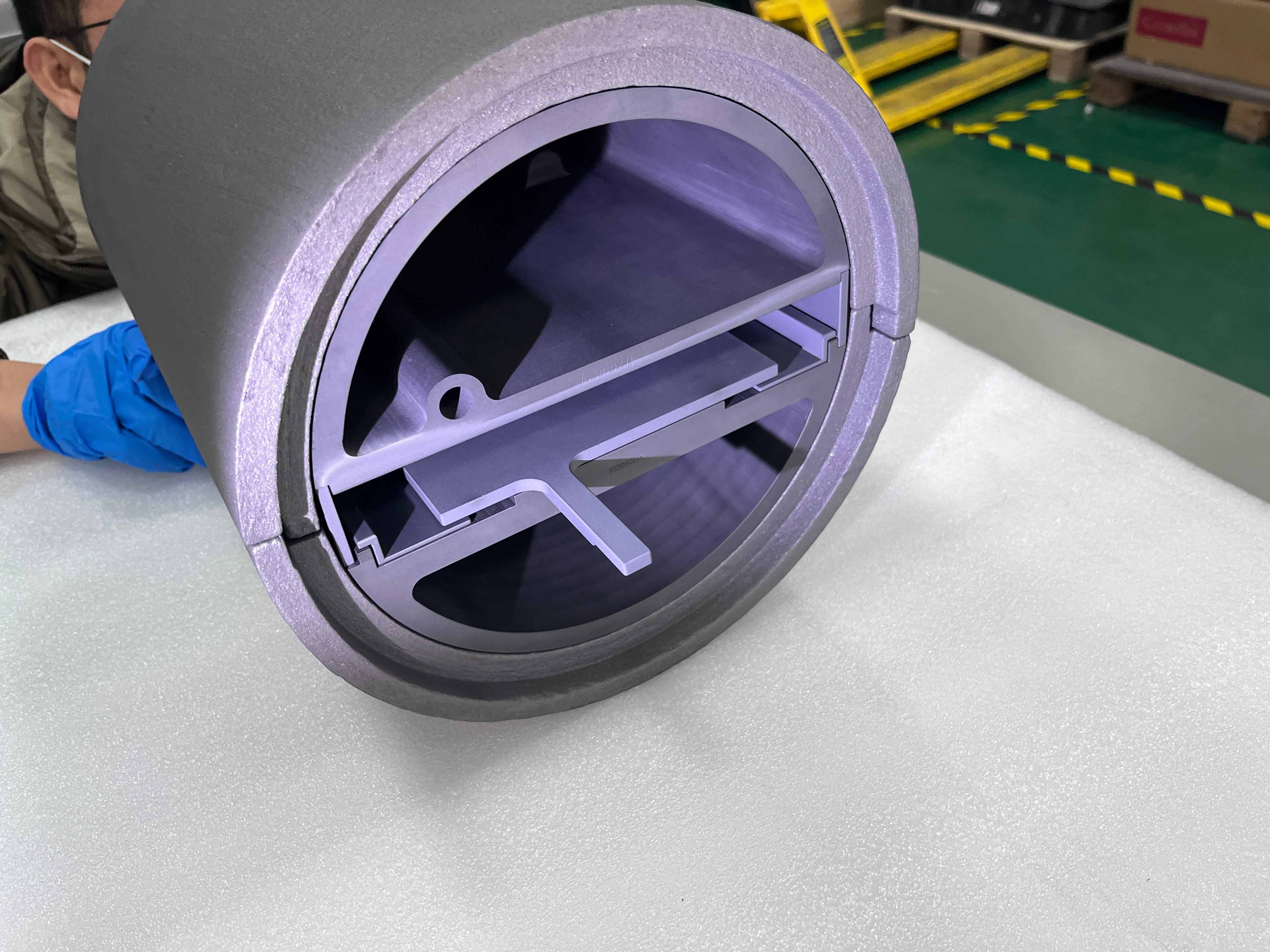

Värmeisoleringsmaterial runt reaktorn

Förutom strukturella grafitdelar påverkar värmeisoleringsmaterial också reaktorns prestanda starkt.

Halvledarsystem använder ofta:

• Mjuk grafitfilt
• Styv grafitfilt
• PAN-baserad kolfiberfilt
• Isoleringsmaterial av kolkomposit

Dessa material hjälper till att minska värmeförlusten och bibehålla en stabil temperaturfördelning under långa tillväxtcykler.

Ökande krav i modern SiC-epitaxi

När SiC-industrin går mot 200 mm waferplattformar, möter interna reaktorkomponenter allt strängare krav på termisk stabilitet, dimensionell precision och kontamineringskontroll.

Den snabba utvecklingen av elfordon, förnybara energisystem och högfrekvent kraftelektronik ökar efterfrågan på SiC-skivor.

När waferstorlekarna ökar från 4-tums till 6-tums och 8-tums plattformar måste reaktorkomponenter uppfylla strängare krav för:

• Dimensionell precision
• Beläggningslikformighet
• Termisk stabilitet
• Renhetskontroll
• Mekanisk tillförlitlighet

Även stödkammarekomponenter som Halfmoon-enheter blir mer tekniskt krävande.

Slutsats

Halfmoonen kan tyckas vara en relativt enkel grafitstruktur inuti en LPE-reaktionskammare, men den bidrar till flera viktiga aspekter av reaktordrift, inklusive termisk stabilitet, gasflödeskoordination och mekaniskt stöd.

Dess utveckling speglar också bredare trender inom halvledartillverkning: högre temperaturer, renare processer, större wafers och mer avancerad materialteknik.

I takt med att SiC-epitaxiteknologin fortsätter att utvecklas kommer reaktorkomponenter och beläggningstekniker sannolikt att bli ännu mer specialiserade och prestationsdrivna.
