Maximera Fab Yield: Varför CVD Solid SiC är det ultimata valet för kritiska kammardelar

Inom avancerad halvledartillverkning har industrin pressat ut varenda droppe prestanda ur "Graphite + SiC Coating"-uppställningar. Det fungerade i åratal, men när vi går in i 3nm och längre, blir det gamla gränssnittet mellan substratet och skölden en enorm huvudvärk. CTE-felmatchningen är inte bara ett teoretiskt problem längre – det är en avkastningsdödare som orsakar mikrosprickor som bara inte kommer att försvinna.

Det är därför övergången till monolitisk CVD Solid SiC är mer än bara en trend; det är en mekanisk nödvändighet. Vi går från en enkel ytbehandling till ett heltäckande strukturmaterial som odlats från grunden.

1. Kärnprocess: Syntetisering av högren CVD fast SiC

Att tillverka ett rent CVD Solid SiC-göt är en helt annan best jämfört med standardavsättning. Det börjar med Methyltrichlorosilane (MTS), men magin händer i reaktionens stabilitet över tid.

• Ångfas till bulk:Vi tittar på temperaturer som når den där 1200°C+ sweet spot där kisel- och kolatomer låser sig i ett tätt beta-SiC-gitter.
• Tidsfaktorn:Till skillnad från en snabb 100 μm beläggning tar en fast del dagar – ibland veckor – av kontinuerlig, stabil tillväxt. Du kan inte skynda på fysik.

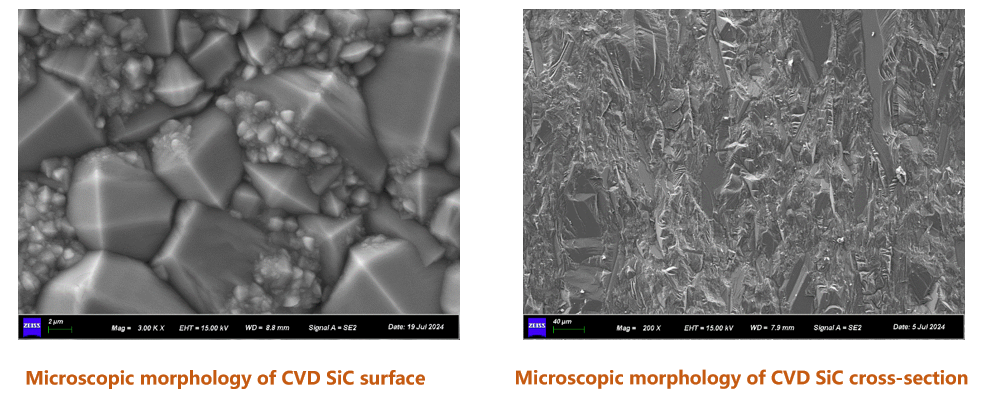

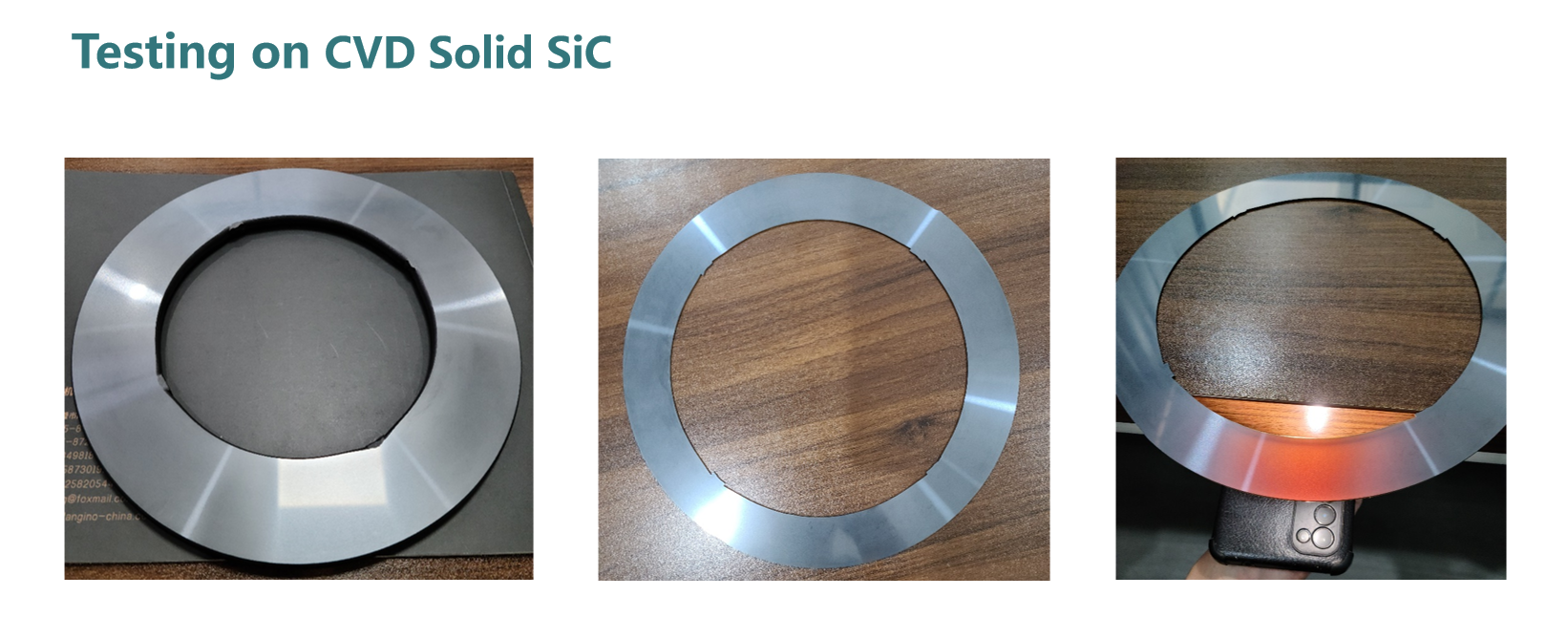

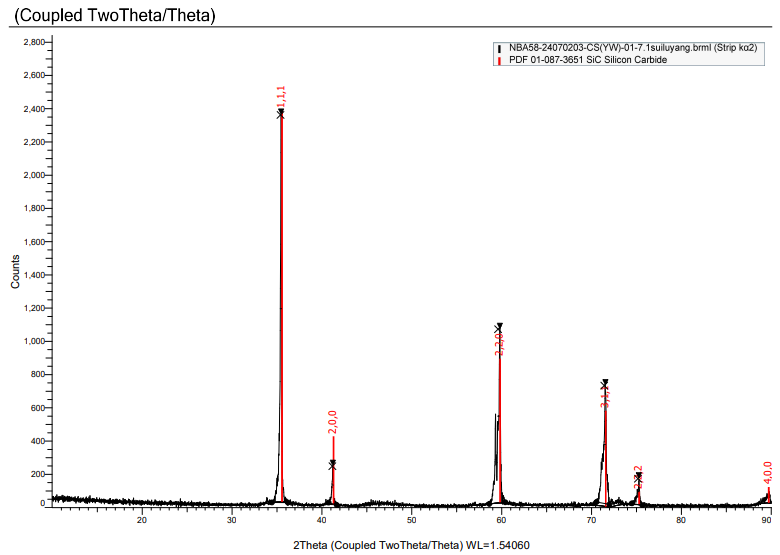

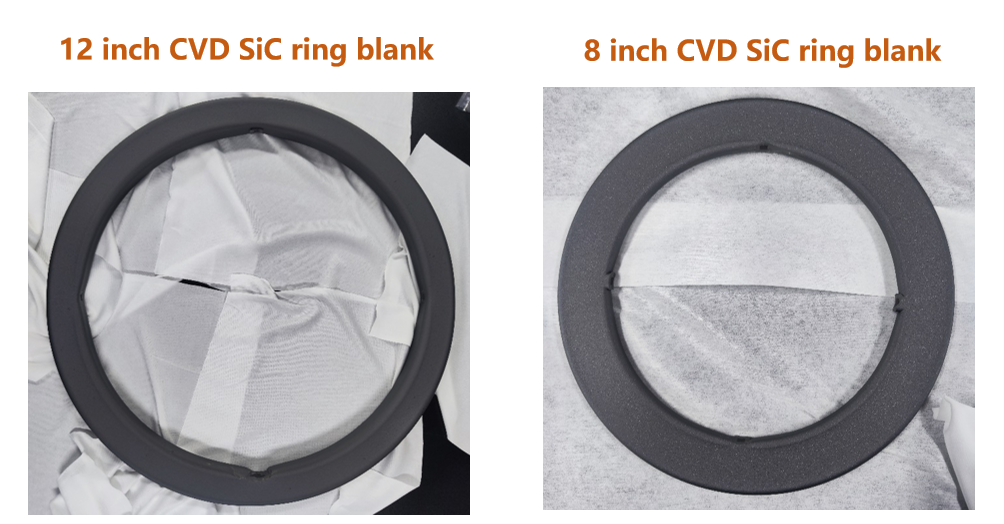

• Precisionsteknik:När tillväxten är klar, avlägsnas substratet för att ge ett rent CVD Solid SiC-göt. Detta göt genomgår sedan diamantverktygsbearbetning för att producera högtoleransdelar, såsom CVD Solid SiC Focus Rings.

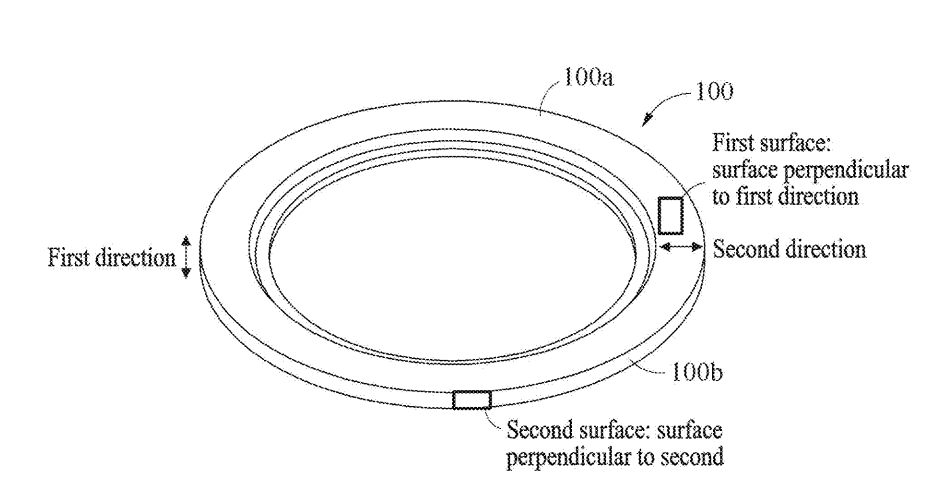

Strukturdiagram:Som illustreras i figuren kräver tillverkning av CVD Solid SiC-komponenter absolut kontroll över geometrisk orientering. Genom att optimera deponeringsparametrar säkerställer vi att materialet har mycket konsekventa fysiska egenskaper över alla dimensioner (första och andra riktningen). Denna strukturella stabilitet säkerställer att delarna bibehåller exceptionell planhet och ytvinkelräthet efter bearbetning, vilket perfekt uppfyller de rigorösa toleranserna för 8-tums och 12-tums tillverkningslinjer med hög volym.

2. Varför välja CVD Solid SiC?

Jämfört med sintrad SiC eller traditionella beläggningar erbjuder CVD Solid SiC oöverträffade fördelar:

• Ultrahög renhet (5N-7N):Eftersom detta är en gasfasprocess finns det inga sintringshjälpmedel eller metallbindemedel. Inga bindemedel betyder ingen metalljonmigrering in i gateoxiden.
• Nära teoretisk densitet:CVD-processen ger ett material med praktiskt taget noll porositet (<0,1%). Denna extrema densitet gör CVD Solid SiC exceptionellt motståndskraftig mot plasmaerosion, vilket avsevärt minskar partikelgenereringen under etsningsprocessen.
• Eliminering av termisk stress:Eftersom materialet är ett monolitiskt stycke av enfas beta-SiC, eliminerar materialet risken för beläggningsdelaminering eller "avskalning" under snabba termiska cykler, vilket drastiskt förlänger medeltiden mellan rengöringar (MTBC).

3. Viktiga applikationsfält

CVD Solid SiC-material med hög renhet är avgörande för miljöer med hög stress:

• Plasmaetsning:High-end CVD Solid SiC fokusringar och gasduschmunstycken ger överlägset motstånd mot CF4/O2-plasma.
• Epitaxiell tillväxt (EPI):Som ett högpresterande alternativ för susceptorer, vilket ger enhetlig termisk fördelning.
• Rapid Thermal Processing (RTP):Säkerställer enhetlighet för wafer och förhindrar kontaminering under extrema temperaturramper.

4. Slutsats

Medan CVD Solid SiC-processen innebär en högre initial tillverkningströskel, är den omfattande avkastningen på investeringen (ROI) tydlig. Genom att avsevärt förlänga livslängden för kritiska förbrukningsvaror och minska mängden waferskrot, ger CVD Solid SiC fabs möjlighet att uppnå långsiktig kostnadsreduktion och effektivitetsvinster.
