Aixtron G10-komponenter: nyckeldelar för högpresterande SiC-epitaxi

Silicon Carbide (SiC)-teknik fortsätter att röra sig mot större wafers och högre effekt. Det betyder att avancerade epitaxisystem som Aixtron G10-plattformen blir allt viktigare i tredje generationens halvledartillverkning.

Jämfört med äldre reaktorer behöver Aixtron G10-system strängare kontroll över termiska fält, gasflödesstabilitet, partikelkontamination och hur länge delar håller. Varje intern reaktorkomponent har en direkt inverkan på epitaxiell tillväxtkvalitet, waferenhetlighet och produktionsstabilitet.

Den här artikeln går igenom de viktigaste Aixtron G10-komponenterna som används i SiC-epitaxisystem. Vi kommer att förklara vad de gör, vilka material de behöver och varför de är viktiga i högtemperaturhalvledarbearbetning.

Vad är Aixtron G10-komponenter?

Aixtron G10-komponenter är de viktigaste interna reaktordelarna som sitter inuti SiC-epitaxinkammaren. Tillsammans hjälper de till att hålla de termiska förhållandena stabila, optimerar gasdistributionen, stödjer skivrotation och minskar kontamineringen under epitaxiell tillväxt vid hög temperatur.

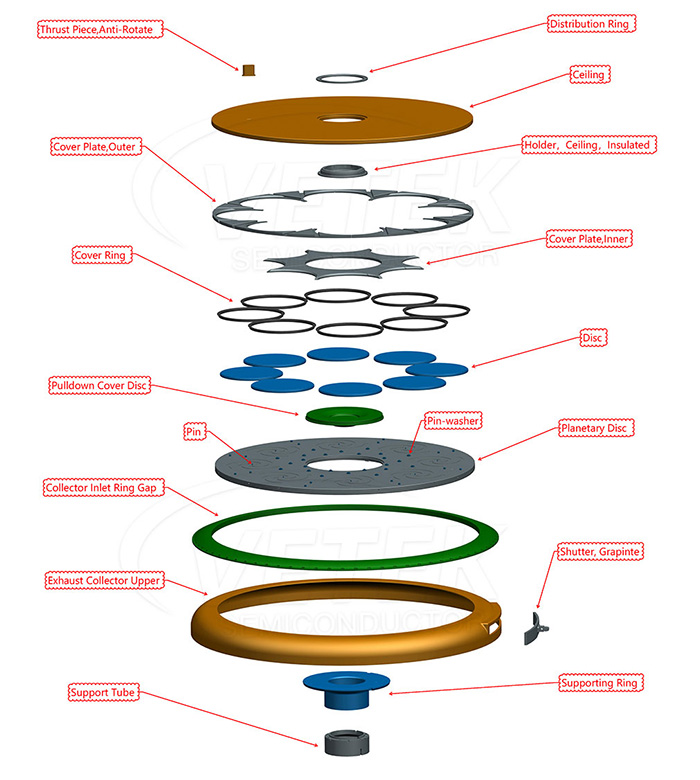

Typiska delar du hittar i en Aixtron G10-reaktor inkluderar:

• Tak
• Distributionsring
• Täckring
• Täckplåtar
• Planetskiva
• Neddragbar lockskiva
• Avgassamlare
• Stödring
• Stödrör
• Grafit slutare
• Stift- och stiftbrickor

De flesta av dessa delar körs kontinuerligt vid temperaturer över 1500°C samtidigt som de utsätts för korrosiva processgaser som silan och kolväten. Så materialprestanda är helt avgörande.

Viktiga funktionsområden inuti Aixtron G10-reaktorn

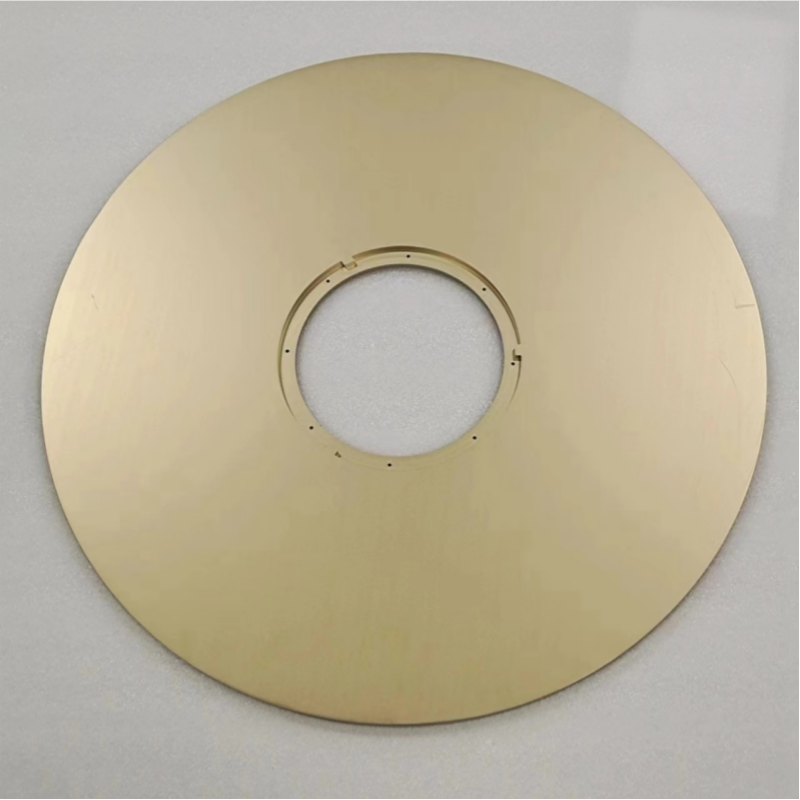

1. Takkomponenter

Taket är en stor del av reaktorns termiska fält. Det hjälper till att hålla kammarens temperatur stabil, styr gasflödet och skyddar de övre reaktorstrukturerna från direkt värme.

Bra takkomponenter behöver ha:

• Solid termisk stabilitet
• Låg partikelgenerering
• Stark motståndskraft mot korrosion
• Enhetlig beläggningskvalitet
• Långsiktig dimensionsstabilitet

CVD SiC-belagd grafit är ett vanligt val här eftersom det ger dig grafitens värmeledningsförmåga plus kiselkarbidens kemiska beständighet.

2. Fördelningsring

Distributionsringen styr och styr gasflödet inuti kammaren. Att få en enhetlig gasfördelning är avgörande för att uppnå konsekvent epitaxiell skikttjocklek över alla wafers.

Om gasflödet inte är väl kontrollerat kan du stöta på:

• Tjockleksvariation
• Dopinginkonsekvenser
• Ytdefekter
• Lägre waferutbyte

Det är därför hög bearbetningsprecision och enhetlig beläggning är så viktigt för denna del.

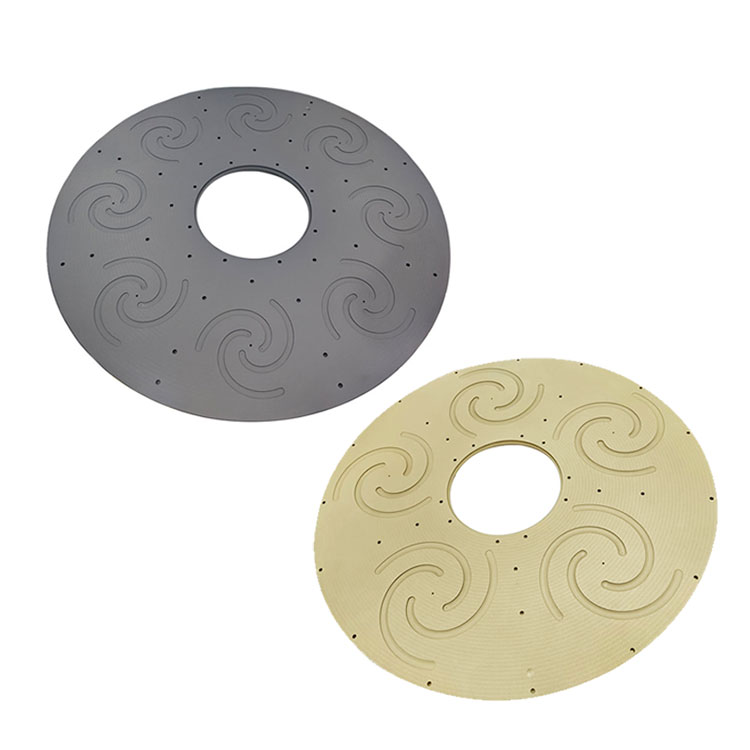

3. Planetariskt skivsystem

Planetskivan är det som roterar wafers under epitaxiell tillväxt. Jämn rotation förbättrar temperaturens enhetlighet och ser till att alla wafers får liknande gasexponering.

För produktion av SiC-skivor av stor storlek måste planetsystemet upprätthålla:

• Bra planhet
• Låg termisk deformation
• Hög strukturell styrka
• Stabil drift genom upprepad uppvärmning och kylning

Själva skivan är vanligtvis gjord av högren grafit med en avancerad CVD SiC-beläggning.

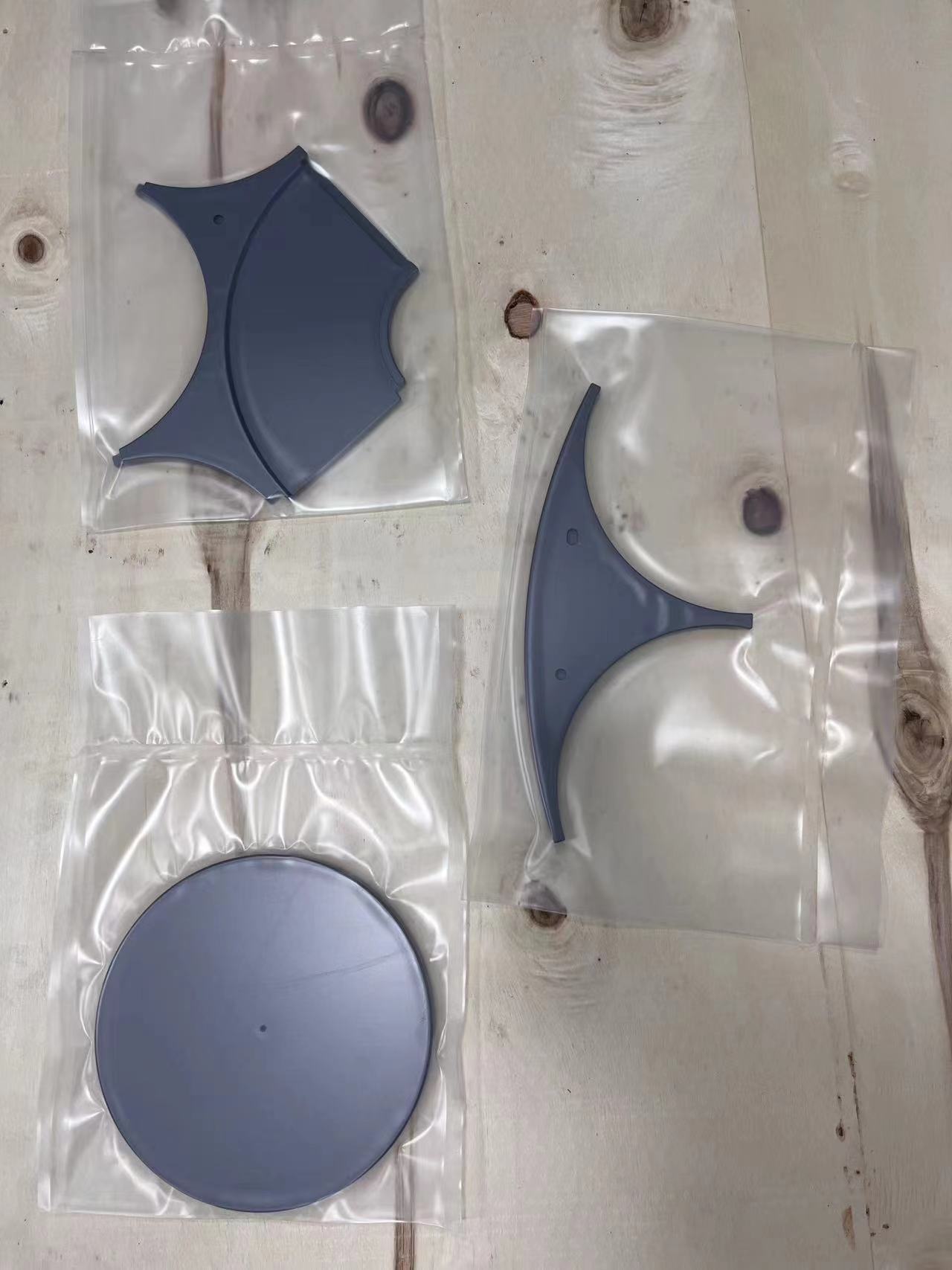

4. Täckringar och täckplåtar

Täckringar och täckplåtar skyddar vissa reaktorområden och hjälper till att stabilisera det termiska fältet.

Dessa delar hjälper till att:

• Minska oönskade avlagringar
• Minimera partikelkontamination
• Skydda grafitstrukturer
• Förläng kammarens livslängd

Eftersom de går igenom mycket termisk cykling är stark beläggningsvidhäftning ett måste.

5. Avgassystem

Avgassamlaren hanterar avgasflödet och hjälper till att hålla kammartrycket stabilt.

Stabilt avgasflöde leder till:

• Bättre processrepeterbarhet
• En renare kammarmiljö
• Mindre partikeluppbyggnad
• Längre intervall mellan underhåll

I avancerade SiC-epitaxisystem måste avgasrelaterade delar också stå emot aggressiva kemikalier och termisk stress.

Varför materialval är viktigt i SiC-epitaxi?

SiC epitaxi är en tuff miljö. Konventionella material stöter ofta på problem som:

• Beläggning skalar av
• Grafiterosion
• Termisk sprickbildning
• Partikelgenerering
• Kort livslängd

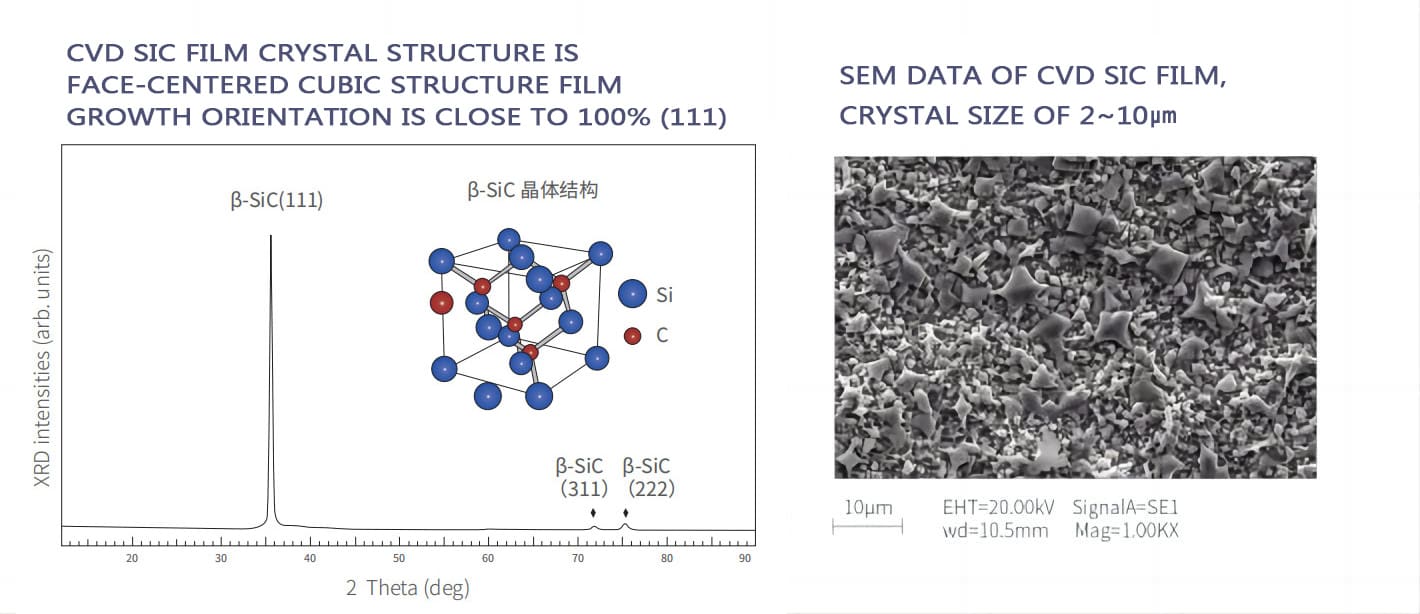

För att komma runt dessa problem vänder sig avancerade halvledarreaktorer till CVD SiC Coated Graphite. CVD SiC-beläggning ger dig:

• Utmärkt kemikaliebeständighet
• Hög renhet
• Stor motståndskraft mot värmechock
• Låg föroreningsrisk
• Lång livslängd

Just nu är detta ett av de mest använda materialen för avancerade SiC-epitaxireaktordelar.

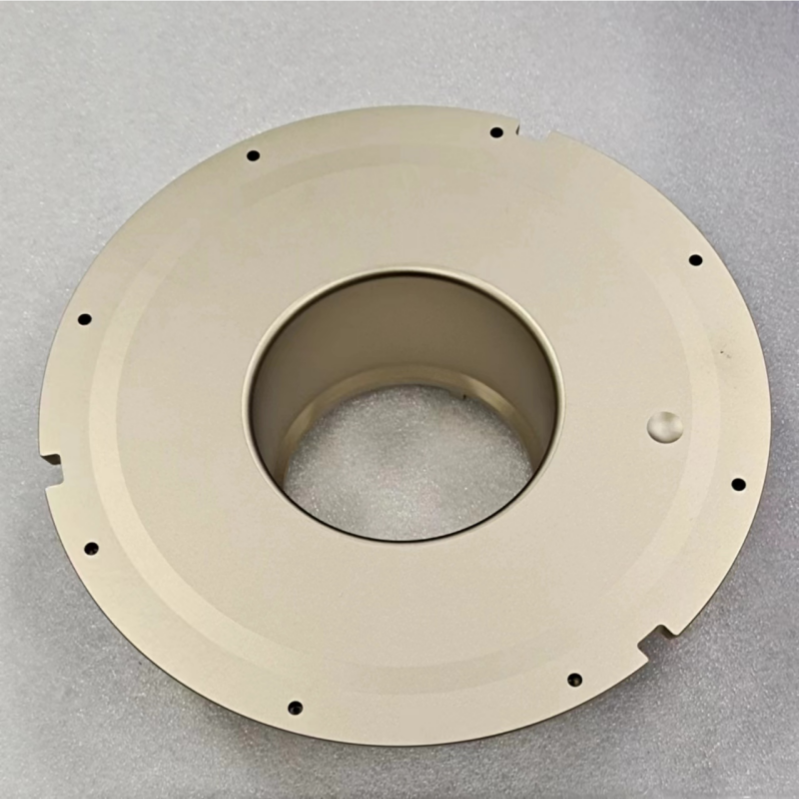

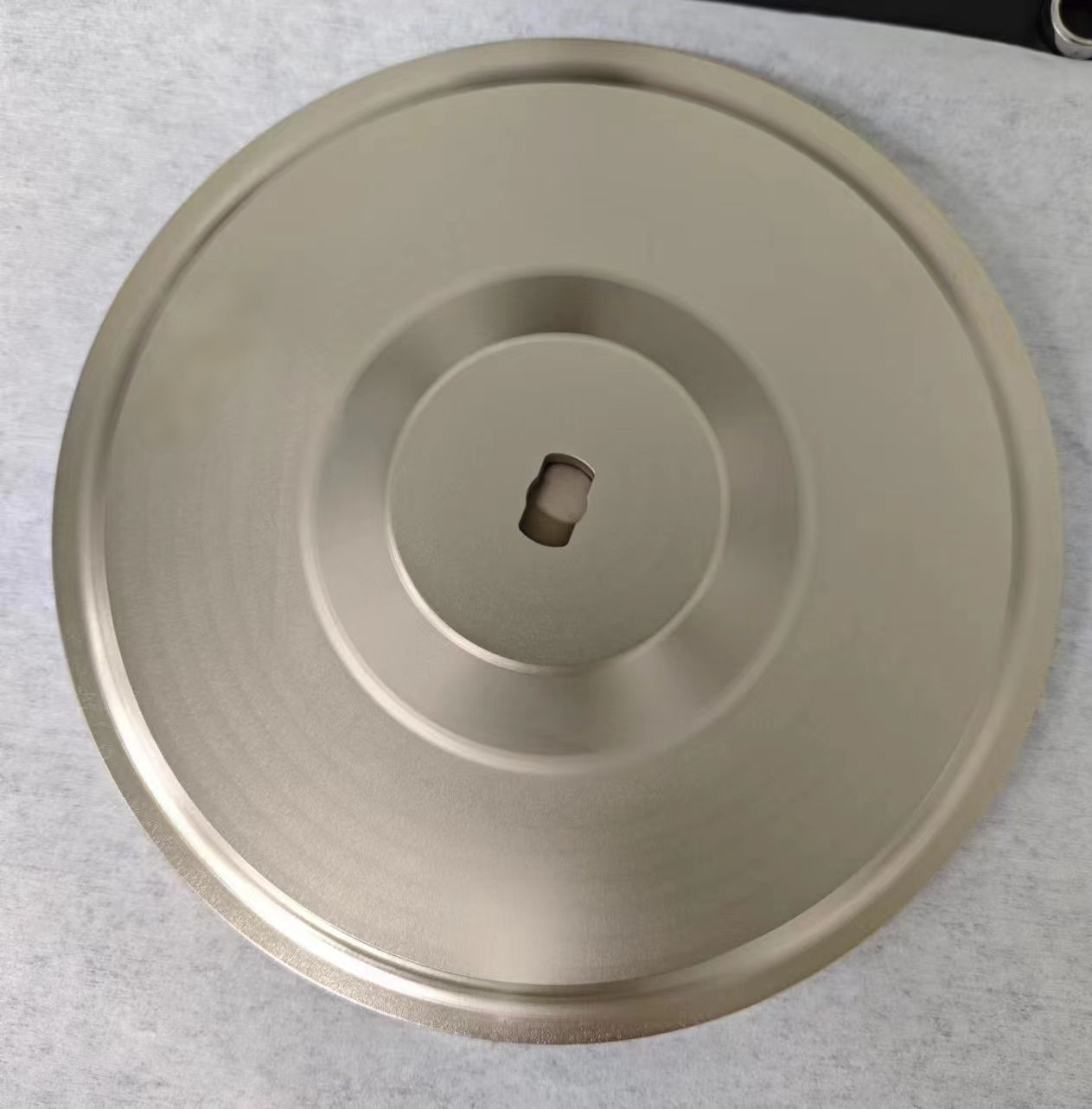

TaC (Tantalum Carbide) beläggning dyker upp som nästa steg för applikationer med ultrahöga temperaturer. Jämfört med konventionella SiC-beläggningar erbjuder TaC-beläggningar:

• Bättre stabilitet vid hög temperatur
• Starkare korrosionsbeständighet
• Lägre risk för partikelbildning
• Stabil drift över 2000°C

TaC-beläggningar ser särskilt lovande ut för framtida plattformar som använder större wafers och högre temperaturer.

Tillverkningsutmaningar för Aixtron G10-komponenter

Att tillverka högkvalitativa Aixtron G10-komponenter kräver avancerade tillverkningsmöjligheter, inklusive:

• Grafitrening med hög renhet
• Precisions CNC-bearbetning
• Beläggningsmiljöer av halvledarkvalitet
• Uniform CVD-beläggningsteknik
• Bearbetning av stora komponenter
• Strikt renhet och dimensionell kontroll

Även en liten avvikelse i dimensioner eller beläggningslikformighet kan påverka reaktorns stabilitet och epitaxiella prestanda.

VeTek Semiconductors kapacitet för Aixtron G10-komponenter

VeTek Semiconductor är specialiserat på grafit- och beläggningsteknologier av halvledarkvalitet för avancerade epitaxiapplikationer.

Vi erbjuder anpassade komponenter som är kompatibla med:

• Aixtron G10
• Aixtron G5
• SiC epitaxisystem
• MOCVD-reaktorer

Vårt produktsortiment inkluderar:

• CVD SiC-belagda grafitkomponenter
• TaC-beläggningskomponenter
• Planetskivor
• Takkomponenter
• Täckringar
• Termiska fältdelar av grafit
• Fasta SiC-komponenter

Dessa produkter används ofta i SiC-epitaxi, LED-epitaxi och avancerade termiska halvledarfältsystem.

Slutsats

När SiC-halvledartillverkning driver mot större wafers och högre produktionseffektivitet, blir Aixtron G10 Components allt viktigare för reaktorstabilitet och epitaxiell kvalitet.

Från takkonstruktioner och planetskivor till gasdistribution och avgassystem, varje komponent påverkar direkt värmehantering, kontamineringskontroll och waferkonsistens.

Genom att kombinera högrena grafitmaterial, avancerad CVD SiC-beläggningsteknik och nästa generations TaC-beläggningar, hjälper moderna reaktordelar till att göra SiC-epitaxproduktionen mer stabil och effektiv för den framtida halvledarindustrin.
