CVD SiC belagt tak

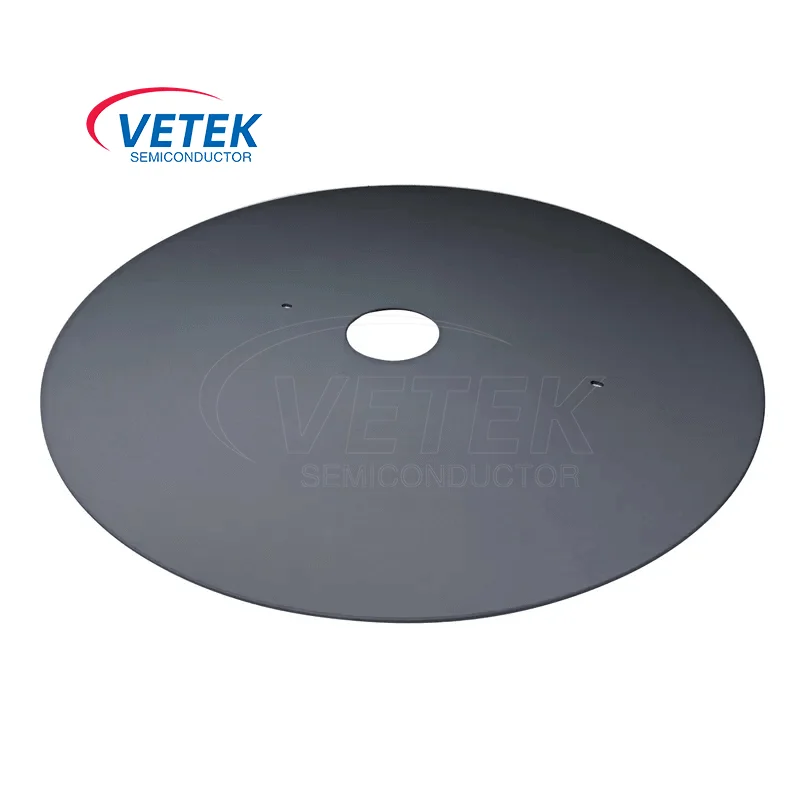

Det halvledare CVD SiC belagt takhar använts i stor utsträckning inom området halvledarbearbetning på grund av dess utmärkta prestanda. Det kan inte bara effektivt skydda den rena rumsmiljön, utan också förbättra produktionseffektiviteten och minska produktionskostnaderna. Vi välkomnar uppriktigt ditt samråd.

Den specifika rollen för Vetek SemiconductorsCVD SiC belagt takInom området halvledarbearbetning är följande:

Rent rumsmiljöskydd:

Antiföroreningar: Ytan på SIC -beläggningen är slät och tät, och det är inte lätt att adsorbera partiklar, vilket effektivt förhindrar diffusion av partiklar i det rena rumsmiljön och säkerställer produktens höga renhet.

Kemisk korrosionsbeständighet: SIC -beläggningen kan motstå korrosion av starka syror, starka alkalier och andra kemikalier, skydda takstrukturen och förlänga livslängden.

Statisk kontroll:

Minska statisk el: SIC -beläggningen har god konduktivitet, vilket effektivt kan minska produktionen och ansamlingen av statisk elektricitet och minska skadorna på statisk elektricitet till halvledarenheter.

Termisk ledning:

Värmeavbrott: Den höga värmeledningsförmågan hos SIC hjälper till att snabbt sprida värme, minska temperaturen i det rena rummet och ge en stabil arbetsmiljö för precisionsinstrument och utrustning.

Slitbidrag: Förläng livslängden: SIC -beläggningen har extremt hög hårdhet, som effektivt kan motstå slitage, förlänga takens livslängd och minska underhållskostnaderna.

I framtiden, med den kontinuerliga utvecklingen av halvledarteknologi,CVD Sic beläggningstakkommer att användas inom fler fält, vilket ger mer pålitliga garantier för utvecklingen av halvledarindustrin.
