Wafer Lift Pin
  • Wafer Lift PinWafer Lift Pin

Wafer Lift Pin

VeTek Semiconductor är en ledande EPI Wafer Lift Pin-tillverkare och innovatör i Kina. Vi har varit specialiserade på SiC-beläggning på grafityta i många år. Vi erbjuder en EPI Wafer Lift Pin för Epi-processen. Med hög kvalitet och konkurrenskraftigt pris välkomnar vi dig att besöka vår fabrik i Kina.

Erbjudanden halvledare tillhandahållerSiC-beläggningochTAC -beläggningmaterial med konkurrenskraftigt pris och hög kvalitet, välkommen att fråga oss.


Vetek Semiconductor EPI Wafer Lift Pin är en viktig anordning som är specifikt utformad för halvledartillverkning. Det används för att lyfta och transportera skivor, vilket säkerställer deras säkerhet och stabilitet under tillverkningen. Vi tillhandahåller SIC-belagda skivlyftstift, spetsstift, förvärmningsring för EPI-processen.


Våra EPI wafer lift Pins erbjuder följande funktioner och fördelar:

● Hög noggrannhet och stabilitet: EPI wafer lift Pins använder avancerade processer och material för att säkerställa hög noggrannhet och stabilitet vid lyft och hantering av wafers. Den kan exakt positionera och fixera wafers, undvika avvikelser och skador på wafers under tillverkning.

● Säkerhet och tillförlitlighet: Våra EPI Wafer Lift Pins tillverkas av högstyrka material för utmärkt hållbarhet och tillförlitlighet. Det kan motstå vikt och tryck, vilket säkerställer att skivan inte kommer att skadas eller av misstag tappas under hanteringen.

● Automatisering och effektivitet: Vetek Semiconductor EPI Wafer Lift Pins är utformade för att fungera autonomt och integreras sömlöst med halvledarutrustning. Den kan lyfta och flytta skivor snabbt och exakt, öka produktionseffektiviteten och minska behovet av manuella operationer.

● Kompatibilitet och tillämpbarhet: EPI wafer lyftstift är lämpliga för ett brett utbud av storlekar och typer av wafers, inklusive wafers med olika diametrar och material. Den kan vara kompatibel med en mängd olika tillverkningsutrustning och processer för halvledartillverkning och är lämplig för en mängd olika produktionsmiljöer.

● Hög kvalitet och pålitlig support: Vi är engagerade i att tillhandahålla högkvalitativa och pålitliga produkter och tillhandahålla omfattande stöd och service till våra kunder. Våra skivlyftstift genomgår rigorös kvalitetskontroll och testning för att säkerställa deras prestanda och hållbarhet.

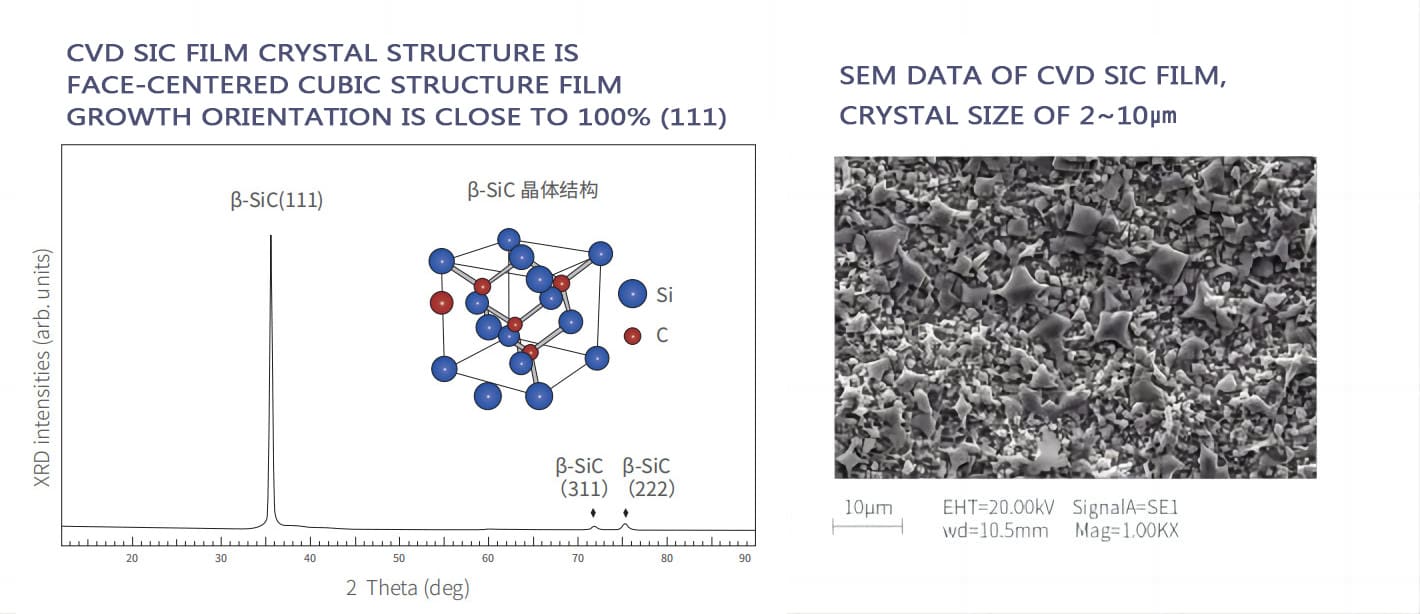

SEM -data från CVD SIC -film:

SEM DATA OF CVD SIC FILM

Grundläggande fysiska egenskaper hos CVD SIC -beläggning:

Grundläggande fysikaliska egenskaper hosCVD SIC -beläggning
Egendom Typiskt värde
Kristallstruktur FCC β-fas polykristallin, huvudsakligen (111) orienterad
CVD SIC -beläggningstäthet 3,21 g/cm³
SIC -beläggningshårdhet 2500 Vickers hårdhet (500 g belastning)
Kornstorlek 2~10μm
Kemisk renhet 99,99995 %
Värmekapacitet 640 J · kg-1· K-1
Sublimeringstemperatur 2700 ℃
Böjhållfasthet 415 MPa RT 4-punkts
Youngs modul 430 Gpa 4pt böj, 1300℃
Termisk konduktivitet 300W · m-1· K-1
Termisk expansion (CTE) 4,5 × 10-6K-1


VeTek Semiconductor Wafer Lift PinProduktionsbutik

SiC Graphite substrateWafer Lift Pin testSilicon carbide ceramic processingEPI process equipment

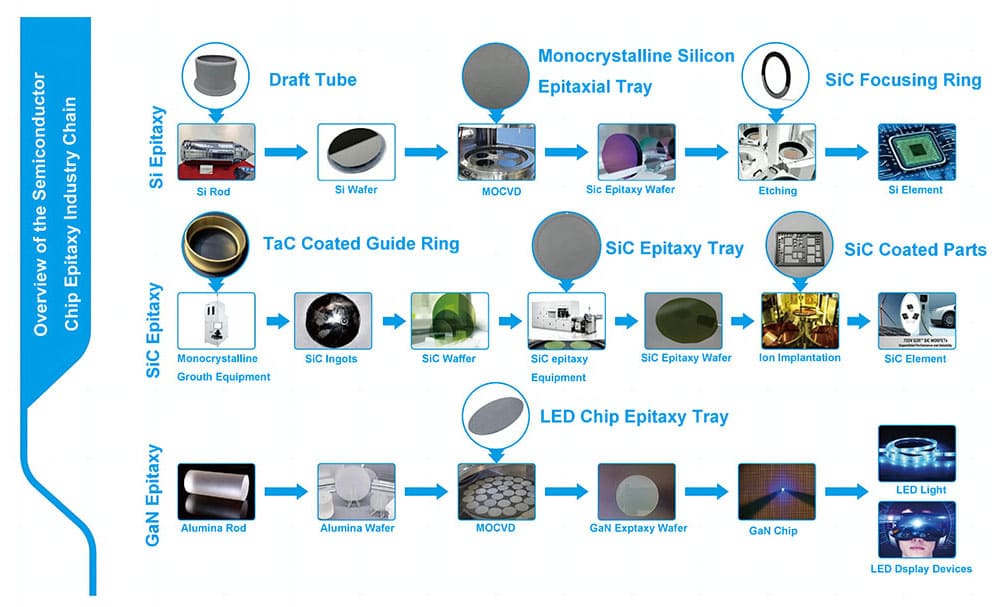

Översikt över halvledarchipets epitaxiindustrikedja:

SiC Epitaxy Si Epitaxy GaN Epitaxy

Hot Tags: Wafer Lift Pin
Skicka förfrågan
Kontaktinformation
För frågor om kiselkarbidbeläggning, tantalkarbidbeläggning, specialgrafit eller prislista, vänligen lämna din e-post till oss så hör vi av oss inom 24 timmar.
