Silikonkarbidbeläggning

VeTek Semiconductor specialiserar sig på produktion av ultrarena Silicon Carbide Coating-produkter, dessa beläggningar är designade för att appliceras på renad grafit, keramik och eldfasta metallkomponenter.


Våra beläggningar med hög renhet är främst avsedda för användning inom halvledar- och elektronikindustrin. De fungerar som ett skyddande lager för waferbärare, susceptorer och värmeelement, och skyddar dem från korrosiva och reaktiva miljöer som påträffas i processer som MOCVD och EPI. Dessa processer är integrerade i waferbearbetning och tillverkning av enheter. Dessutom är våra beläggningar väl lämpade för tillämpningar i vakuumugnar och provuppvärmning, där högvakuum, reaktiva och syremiljöer förekommer.


På VeTek Semiconductor erbjuder vi en heltäckande lösning med våra avancerade maskinverkstadsmöjligheter. Detta gör det möjligt för oss att tillverka baskomponenterna med grafit, keramik eller eldfasta metaller och applicera SiC- eller TaC-keramiska beläggningar internt. Vi tillhandahåller också beläggningstjänster för kundlevererade delar, vilket säkerställer flexibilitet för att möta olika behov.


Våra kiselkarbidbeläggningsprodukter används ofta i Si-epitaxi, SiC-epitaxi, MOCVD-system, RTP/RTA-process, etsningsprocess, ICP/PSS-etsningsprocess, process av olika LED-typer, inklusive blå och grön LED, UV LED och djup UV LED mm, som är anpassad till utrustning från LPE, Aixtron, Veeco, Nuflare, TEL, ASM, Annealsys, TSI och så vidare.


Reaktordelar vi kan göra:


Aixtron G5 MOCVD Susceptors


Kiselkarbidbeläggning flera unika fördelar:

Silicon Carbide Coating several unique advantages



VeTek Semiconductor Silicon Carbide Coating Parameter

Grundläggande fysikaliska egenskaper för CVD SiC-beläggning
Egendom Typiskt värde
Kristallstruktur FCC β-fas polykristallin, huvudsakligen (111) orienterad
SiC-beläggning Densitet 3,21 g/cm³
SiC-beläggningHårdhet 2500 Vickers hårdhet(500g belastning)
kornstorlek 2~10μm
Kemisk renhet 99,99995 %
Värmekapacitet 640 J·kg-1·K-1
Sublimeringstemperatur 2700 ℃
Böjningsstyrka 415 MPa RT 4-punkts
Youngs modul 430 Gpa 4pt böj, 1300℃
Värmeledningsförmåga 300W·m-1·K-1
Termisk expansion (CTE) 4,5×10-6K-1

CVD SIC FILM KRISTALSTRUKTUR

CVD SIC FILM CRYSTAL STRUCTURE



View as

CVD SIC -beläggningsmunstycke

CVD SIC -beläggningsmunstycke

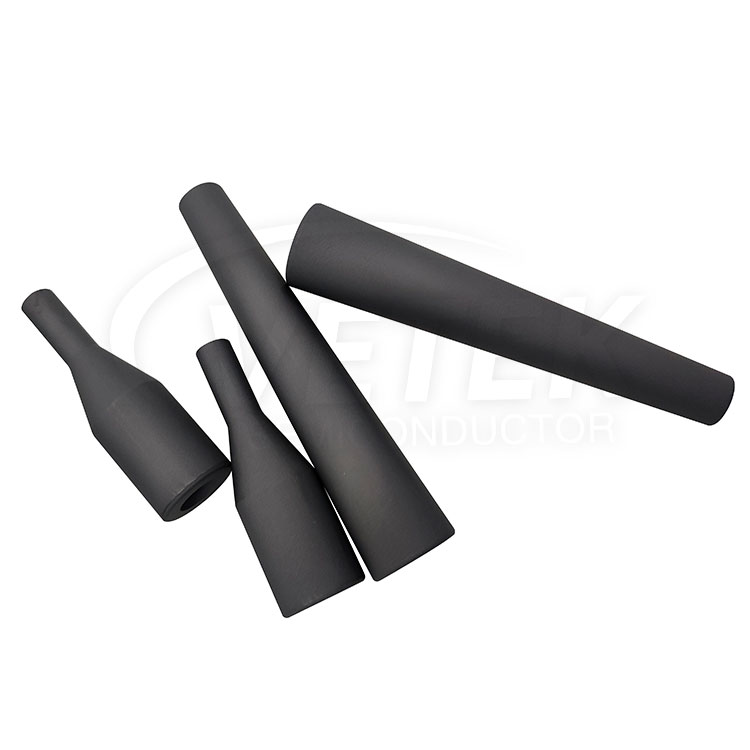

CVD SIC -beläggningsmunstycken är avgörande komponenter som används i LPE SIC -epitaxprocessen för avsättning av kiselkarbidmaterial under halvledartillverkning. Dessa munstycken är vanligtvis tillverkade av högtemperatur och kemiskt stabilt kiselkarbidmaterial för att säkerställa stabilitet i hårda bearbetningsmiljöer. De är designade för enhetlig deponering och spelar en nyckelroll för att kontrollera kvaliteten och enhetligheten hos epitaxiella skikt som odlas i halvledarapplikationer. Välkommen din ytterligare förfrågan.
CVD SIC -beläggningsskydd

CVD SIC -beläggningsskydd

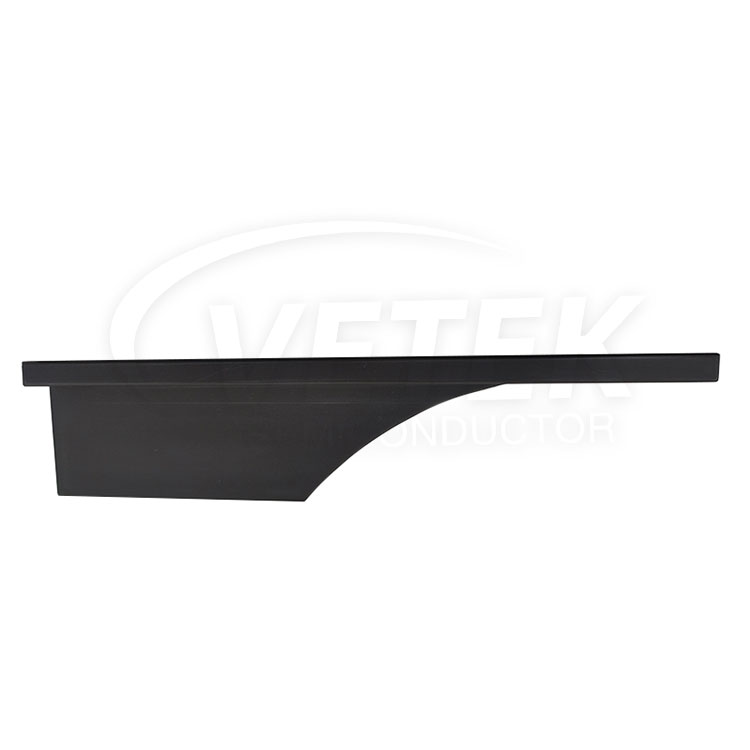

Vetek Semiconductors CVD SiC -beläggningsskydd som används är LPE SiC -epitaxi, termen "LPE" hänvisar vanligtvis till lågtrycksepitaxi (LPE) i kemisk ångavsättning med låg tryck (LPCVD). I halvledartillverkning är LPE en viktig processteknologi för att odla enkristalltunna filmer, ofta används för att odla kiselpitaxiala lager eller andra halvledarens epitaxiala lager. Plar tvekar inte att kontakta oss för fler frågor.
SIC -belagd piedestal

SIC -belagd piedestal

Vetek Semiconductor är professionell vid tillverkning av CVD SIC -beläggning, TAC -beläggning på grafit och kiselkarbidmaterial. Vi tillhandahåller OEM- och ODM -produkter som SIC -belagd piedestal, skivbärare, skiva Chuck, Wafer Carrier Tray, Planetary Disk och så vidare. Med 1000 klass Clean Room and Purification Device, kan vi ge dig produkter med föroreningar under 5 ppm. från dig snart.
SiC Coating Inloppsring

SiC Coating Inloppsring

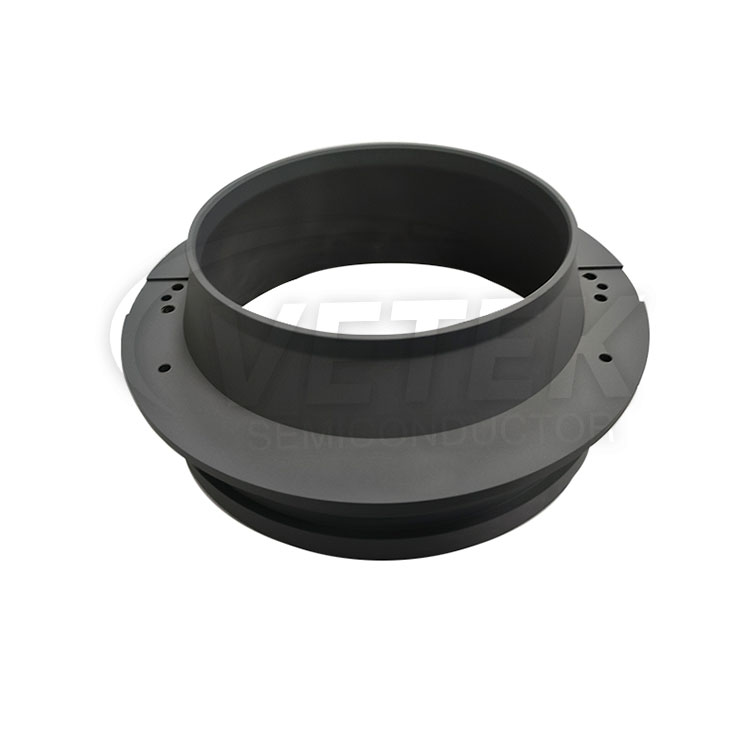

Vetek Semiconductor utmärker sig i att samarbeta nära med klienter för att skapa skräddarsydda mönster för SIC -beläggningsinloppsring skräddarsydd efter specifika behov. Dessa SIC -beläggningsinloppsringar är noggrant konstruerade för olika applikationer såsom CVD SIC -utrustning och kiselkarbidpitaxi. För skräddarsydda SIC -beläggningsinloppsringlösningar, tveka inte att nå ut till Vetek halvledare för personlig hjälp.
SiC-belagd stödring

SiC-belagd stödring

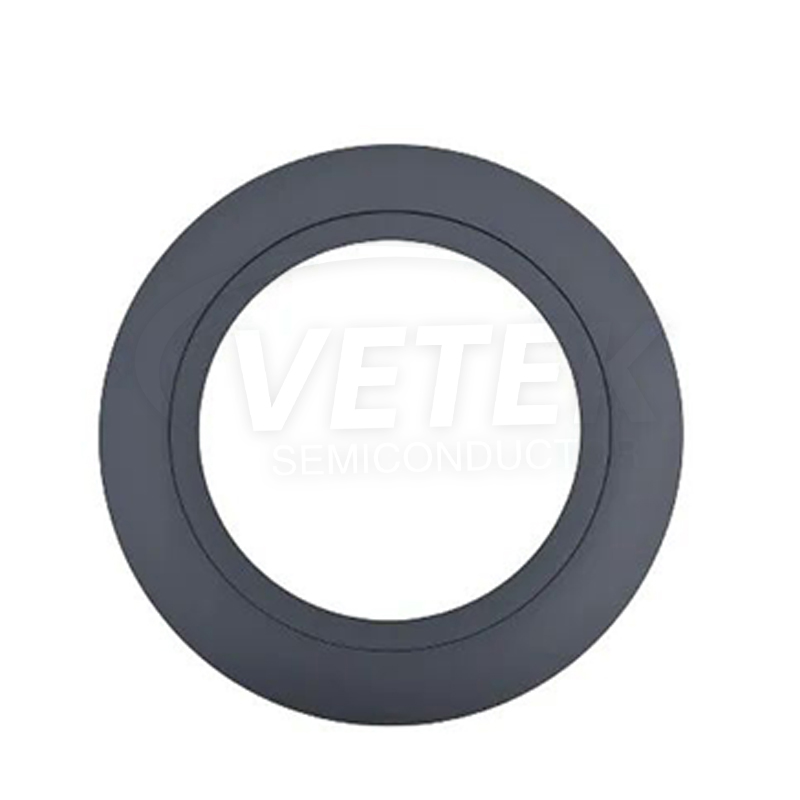

Vetek Semiconductor är en professionell China -tillverkare och leverantör, som främst producerar SIC -belagda stödringar, CVD -kiselkarbid (SIC) -beläggningar, tantalkarbid (TAC) -beläggningar. Vi är engagerade i att tillhandahålla perfekt teknisk support och ultimata produktlösningar för halvledarindustrin, välkomna att kontakta oss.
Wafer chuck

Wafer chuck

Wafer chunk är ett verktyg för klämning av skivor i halvledarprocesser och används i stor utsträckning i PVD, CVD, ETCH och andra processer.Vetek Semiconductors waferchuck spelar en central roll i halvledarproduktion, vilket möjliggör snabb, högkvalitativ produktion. Med egen tillverkning, konkurrenskraftiga priser och robust FoU-stöd, utmärker Vetek Semiconductor sig i OEM/ODM-tjänster för precisionskomponenter. Ser fram emot din förfrågan.
Som professionell Silikonkarbidbeläggning tillverkare och leverantör i Kina har vi vår egen fabrik. Oavsett om du behöver anpassade tjänster för att tillgodose de specifika behoven i din region eller vill köpa avancerad och hållbar Silikonkarbidbeläggning tillverkad i Kina, kan du lämna ett meddelande till oss.
