​Inuti tillverkningen av solida CVD SiC-fokusringar: från grafit till högprecisionsdelar

I halvledartillverkningens värld med hög insats, där precision och extrema miljöer samexisterar, är fokusringar av kiselkarbid (SiC) oumbärliga. Kända för sin exceptionella värmebeständighet, kemiska stabilitet och mekaniska styrka, är dessa komponenter avgörande för avancerade plasmaetsningsprocesser.

Hemligheten bakom deras höga prestanda ligger i Solid CVD (Chemical Vapour Deposition) teknologi. Idag tar vi dig bakom kulisserna för att utforska den rigorösa tillverkningsresan – från ett rått grafitsubstrat till en "osynlig hjälte" med hög precision.

I. De sex kärntillverkningsstadierna

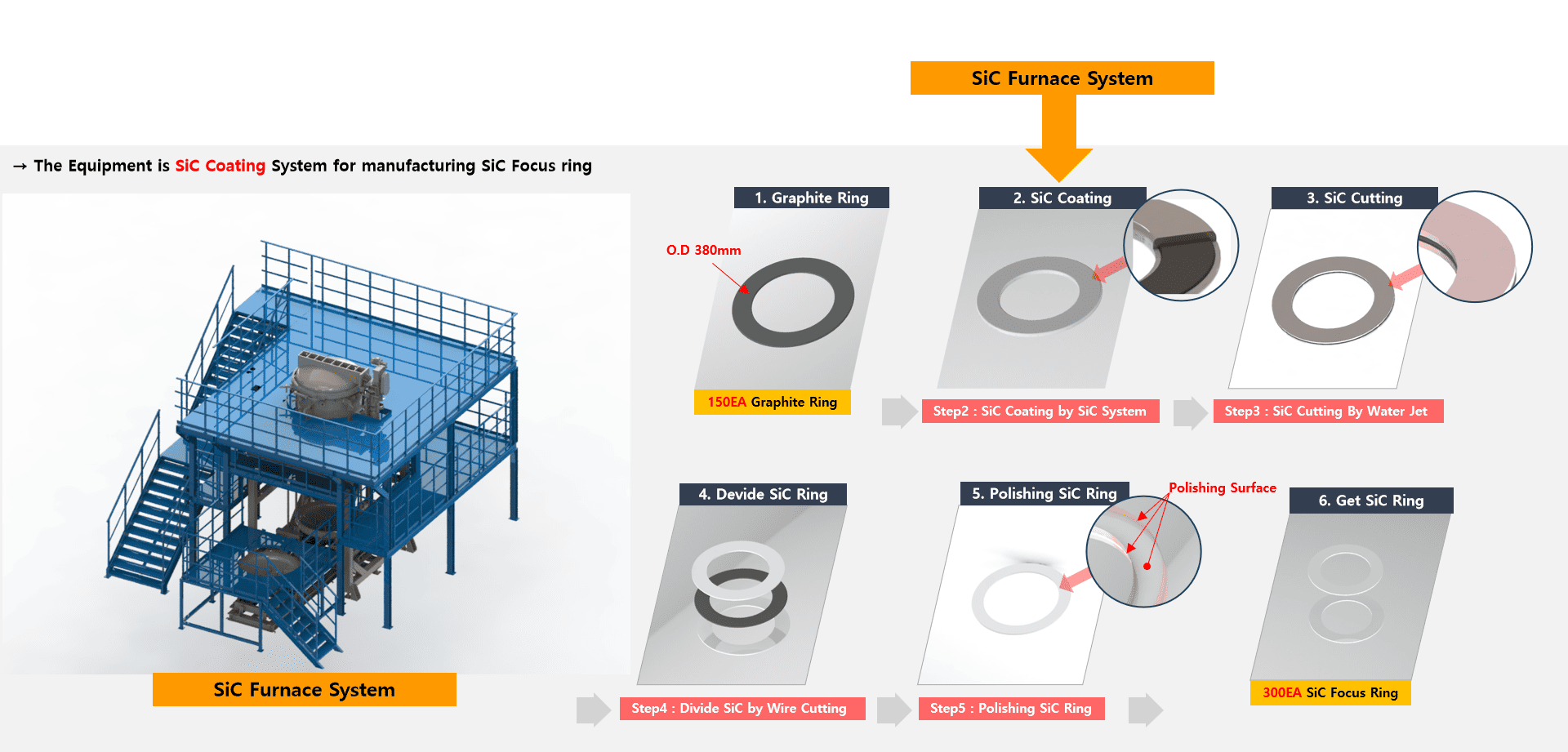

Tillverkningen av Solid CVD SiC fokusringar är en mycket synkroniserad sexstegsprocess:

• Förbehandling av grafitsubstrat
• SiC-beläggningsavsättning (kärnprocessen)
• Vattenstråleskärning och formning
• Trådskärningsseparation
• Precisionspolering
• Slutlig kvalitetsinspektion och acceptans

Genom ett moget processhanteringssystem kan varje sats av 150 grafitsubstrat ge cirka 300 färdiga SiC-fokusringar, vilket visar hög konverteringseffektivitet.

II. Teknisk djupdykning: från råmaterial till färdig del

1. Materialförberedelse: Val av högrent grafit

Resan börjar med att välja premium grafitringar. Grafitens renhet, densitet, porositet och dimensionella noggrannhet påverkar direkt vidhäftningen och enhetligheten hos den efterföljande SiC-beläggningen. Före bearbetning genomgår varje substrat renhetstestning och dimensionell verifiering för att säkerställa att inga föroreningar stör avsättningen.

2. Beläggningsavsättning: Hjärtat av fast CVD

CVD-processen är den mest kritiska fasen, utförd i specialiserade SiC-ugnssystem. Det är uppdelat i två krävande steg:

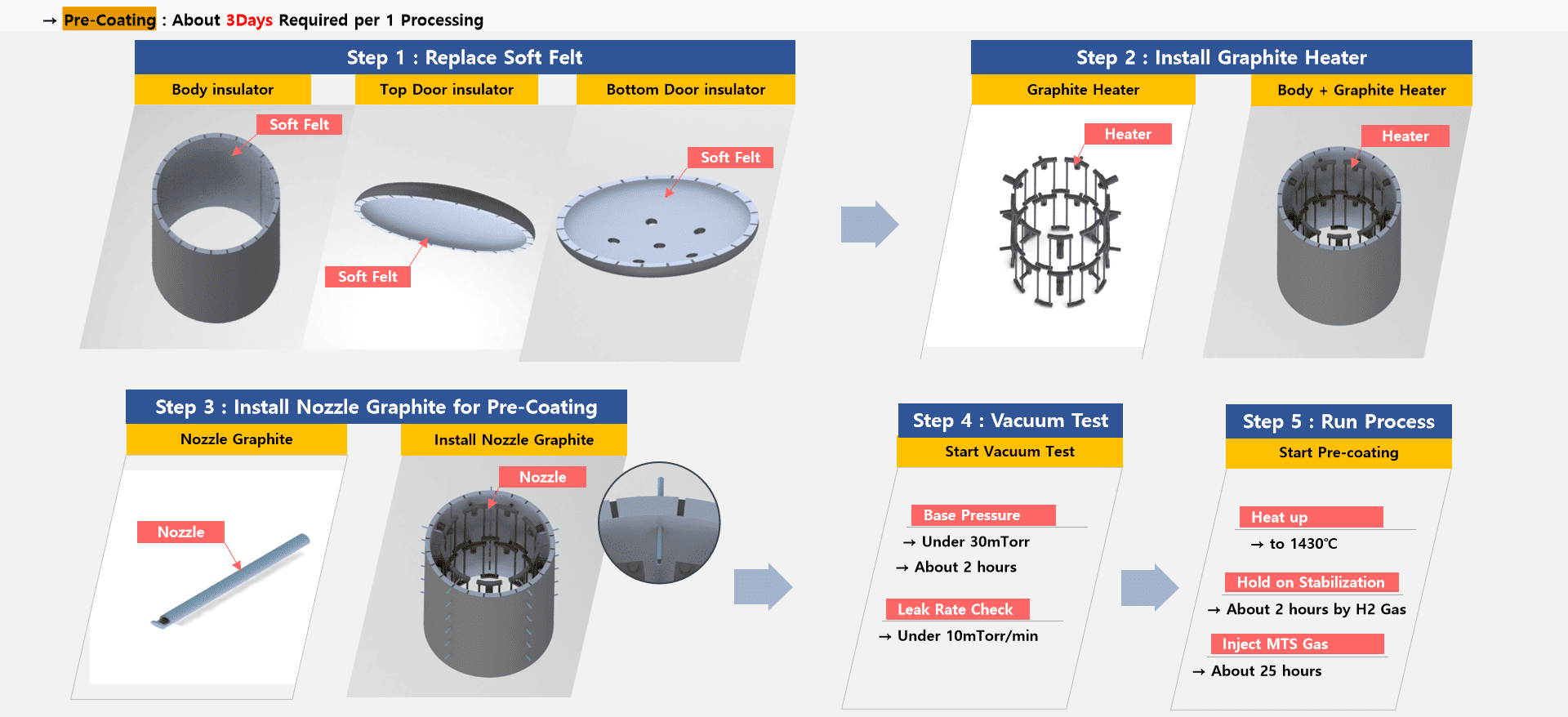

(1) Förbeläggningsprocess (~3 dagar/sats):

• Installation: Byt ut mjuk filtisolering (topp-, botten- och sidoväggar) för att säkerställa termisk konsistens; installera grafitvärmare och specialiserade förbeläggningsmunstycken.
• Vakuum- och läckagetestning: Kammaren måste nå ett bastryck under 30 mTorr med en läckagehastighet under 10 mTorr/min för att förhindra mikroläckor.
• Initial deponering: Ugnen värms till 1430°C. Efter 2 timmars stabilisering av H₂-atmosfären injiceras MTS-gas i 25 timmar för att bilda ett övergångsskikt som säkerställer överlägsen bindning för huvudbeläggningen.

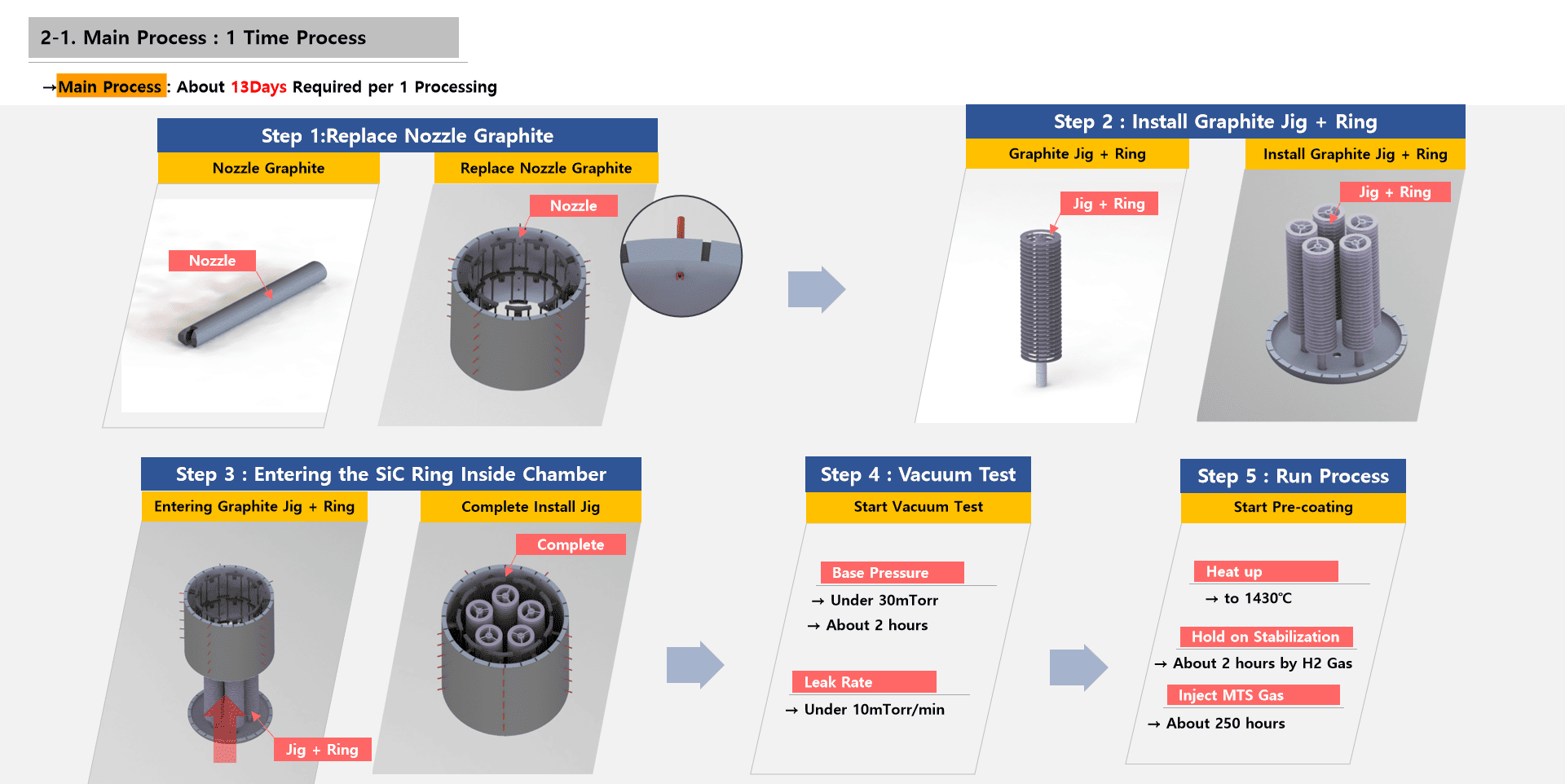

(2) Huvudbeläggningsprocess (~13 dagar/batch):

• Konfiguration: Justera om munstyckena och installera grafitjiggar med målringarna.
• Sekundär vakuuminspektion: Ett rigoröst sekundärt vakuumtest utförs för att garantera att deponeringsmiljön förblir perfekt ren och stabil.
• Uthållig tillväxt: MTS-gasen injiceras under cirka 250 timmar vid 1430°C. Under dessa höga temperaturförhållanden sönderdelas MTS till Si- och C-atomer, som långsamt och jämnt avsätts på grafitytan. Detta skapar en tät, icke-porös SiC-beläggning – kännetecknet för Solid CVD-kvalitet.

3. Formning och precisionsseparering

• Vattenstråleskärning: Högtrycksvattenstrålar utför den initiala formningen och tar bort överflödigt material för att definiera ringens grova profil.
• Trådskärning: Precisionsskärning av tråd separerar bulkmaterialet i individuella ringar med noggrannhet på mikronnivå, vilket säkerställer att de uppfyller strikta installationstoleranser.

4. Ytbehandling: Precisionspolering

Efter skärning genomgår SiC-ytan polering för att eliminera mikroskopiska brister och bearbetningstexturer. Detta minskar ytjämnheten, vilket är avgörande för att minimera partikelinterferens under plasmaprocessen och säkerställa konsekventa waferutbyten.

5. Slutinspektion: Standardbaserad validering

Varje komponent måste genomgå rigorösa kontroller:

• Måttnoggrannhet (t.ex. ytterdiametertolerans på ±0,01 mm)
• Beläggningens tjocklek och enhetlighet
• Ytjämnhet
• Kemisk renhet och skanning av defekter

III. Ekosystemet: utrustningsintegration och gassystem

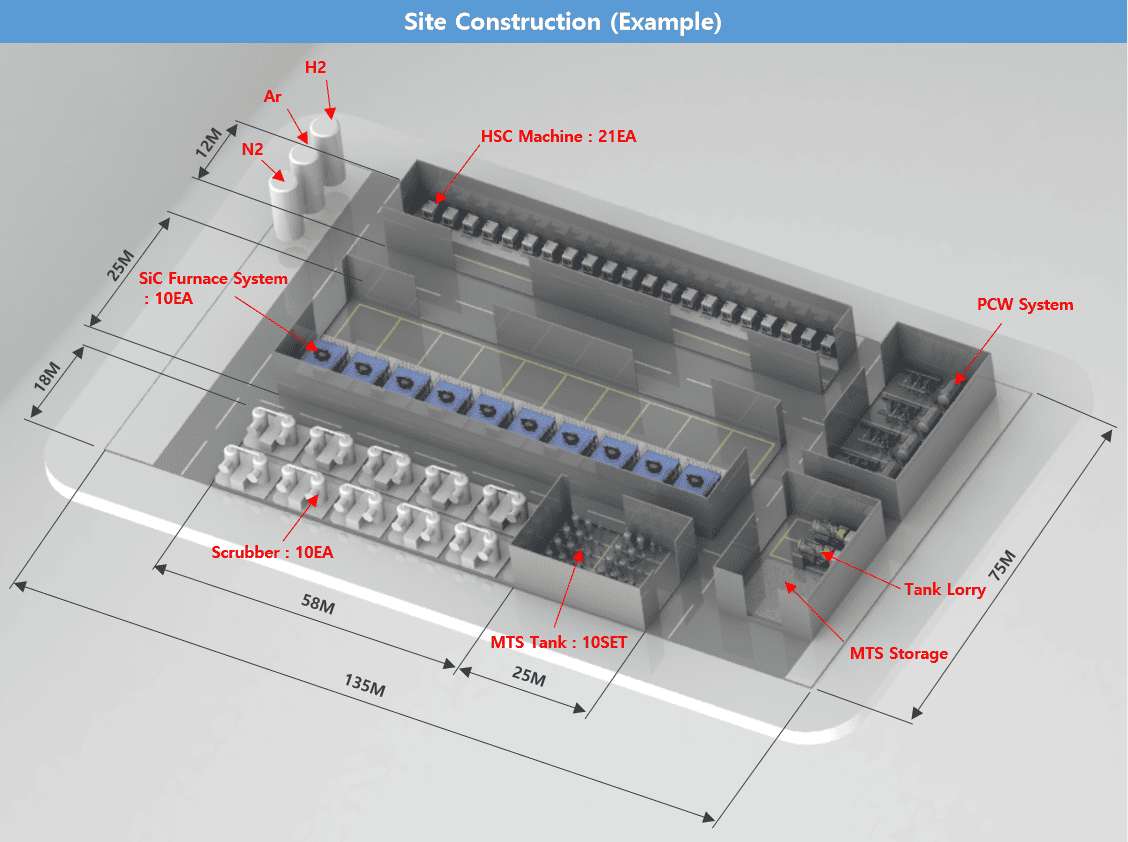

1. Konfiguration av nyckelutrustning

En produktionslinje i världsklass bygger på sofistikerad infrastruktur:

• SiC-ugnssystem (10 enheter): Massiva enheter (7,9 m x 6,6 m x 9,7 m) som möjliggör synkroniserade operationer med flera stationer.
• Gasleverans: 10 uppsättningar MTS-tankar och leveransplattformar säkerställer flödesstabilitet med hög renhet.
• Stödsystem: Inklusive 10 scrubbers för miljösäkerhet, PCW-kylsystem och 21 HSC-enheter (High-Speed ​​Machining).

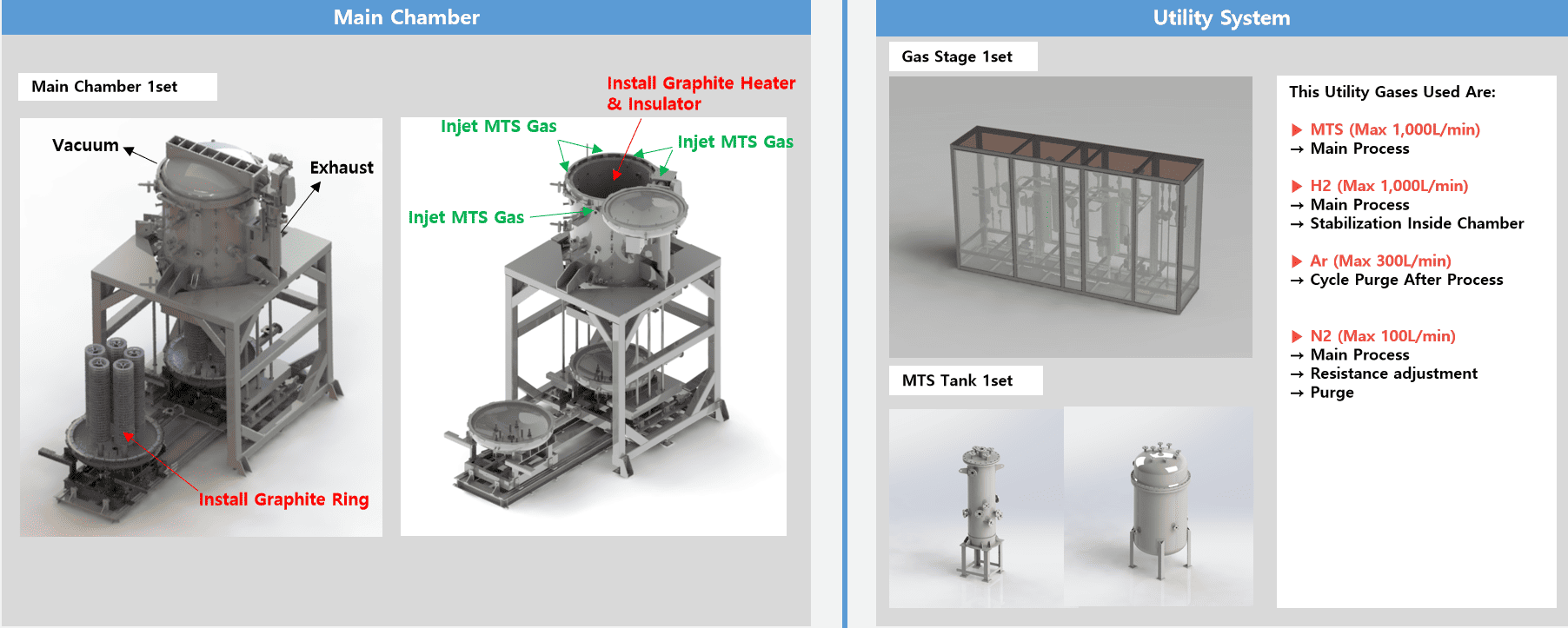

2. Funktioner i kärngassystemet

• MTS (Max 1000 l/min): Den primära avsättningskällan som tillhandahåller Si- och C-atomer.
• Väte (H₂, Max 1000 l/min): Stabiliserar ugnsatmosfären och hjälper reaktionen
• Argon (Ar, Max 300 L/min): Används för rengöring och rensning efter process.
• Kväve (N₂, Max 100 l/min): Används för motståndsjustering och systemrengöring.

Slutsats

En Solid CVD SiC-fokusring kan tyckas vara en "förbrukningsvara", men den är faktiskt ett mästerverk inom materialvetenskap, vakuumteknik och gaskontroll. Från dess grafitursprung till den färdiga komponenten är varje steg ett bevis på de rigorösa standarder som krävs för att stödja avancerade halvledarnoder.

När processnoder fortsätter att krympa kommer efterfrågan på högpresterande SiC-komponenter bara att växa. En mogen, systematisk tillverkningsmetod är det som säkerställer stabilitet i etsningskammaren och tillförlitlighet för nästa generation chips.
