SiC vs. TaC-beläggning: den ultimata skölden för grafitsusceptorer i högtempererad effekthalvbearbetning

I en värld av WBG-halvledare, om den avancerade tillverkningsprocessen är "själen", är grafitmottagaren "ryggraden" och dess ytbeläggning är den kritiska "huden". Denna beläggning, vanligtvis bara tiotals mikrometer tjock, dikterar livslängden för dyra grafitförbrukningsvaror i tuffa termokemiska miljöer. Ännu viktigare, det påverkar direkt renheten och utbytet av epitaxiell tillväxt.

För närvarande dominerar två vanliga CVD-beläggningslösningar (Chemical Vapour Deposition) branschen:Silicon Carbide (SiC) beläggningochTantalkarbid (TaC) beläggning. Även om båda fyller viktiga roller skapar deras fysiska gränser en tydlig skillnad när de står inför de allt strängare kraven från nästa generations tillverkning.

1. CVD SiC-beläggning: Industristandarden för mogna noder

Som det globala riktmärket för halvledarbearbetning är CVD SiC-beläggning "go-to"-lösningen för GaN MOCVD-susceptorer och standard SiC-epitaxial (Epi)-utrustning. Dess kärnfördelar inkluderar:

Överlägsen hermetisk tätning: SiC-beläggning med hög densitet tätar effektivt mikroporerna på grafitytan, vilket skapar en robust fysisk barriär som förhindrar koldamm och substratföroreningar från att avgasa vid höga temperaturer.

Termisk fältstabilitet: Med en termisk expansionskoefficient (CTE) som är nära anpassad till grafitsubstrat, förblir SiC-beläggningar stabila och sprickfria inom det vanliga epitaxiella temperaturfönstret på 1000°C till 1600°C.

Kostnadseffektivitet: För majoriteten av den vanliga kraftproduktionen är SiC-beläggning den "sweet spot" där prestanda möter kostnadseffektivitet.

Med branschens övergång mot 8-tums SiC-skivor, kräver PVT (Physical Vapor Transport) kristalltillväxt ännu mer extrema miljöer. När temperaturen passerar den kritiska tröskeln på 2000°C slår traditionella beläggningar mot en prestandavägg. Det är här som CVD TaC-beläggning blir en spelväxlare:

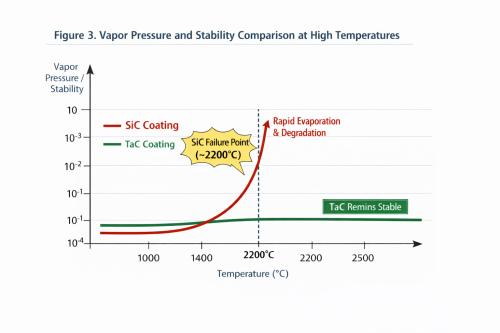

Oöverträffad termodynamisk stabilitet: Tantalkarbid (TaC) har en svindlande smältpunkt på 3880°C. Enligt forskning i Journal of Crystal Growth genomgår SiC-beläggningar "inkongruent avdunstning" över 2200°C - där kisel sublimeras snabbare än kol, vilket leder till strukturell nedbrytning och partikelförorening. Däremot är TaC:s ångtryck 3 till 4storleksordningar lägre än SiC, vilket bibehåller ett orördt termiskt fält för kristalltillväxt.

Överlägsen kemisk tröghet: I reducerande atmosfärer som involverar H₂ (väte) och NH₃ (ammoniak), uppvisar TaC exceptionell kemisk resistens. Materialvetenskapliga experiment indikerar att TaC:s massförlusthastighet i högtemperaturväte är betydligt lägre än den för SiC, vilket är avgörande för att minska gängförskjutningar och förbättra gränssnittskvaliteten i epitaxiella skikt.

3. Nyckeljämförelse: Hur man väljer baserat på ditt processfönster

Att välja mellan dessa två handlar inte om enkel ersättning, utan om exakt anpassning till ditt "Processfönster".

Avkastningsoptimering är inte ett enda steg utan ett resultat av exakt materialmatchning. Om du kämpar med "Carbon Inclusions" i SiC-kristalltillväxt eller vill sänka din Cost of Consumables (CoC) genom att förlänga dellivslängden i korrosiva miljöer, är uppgradering från SiC till TaC ofta nyckeln till att bryta dödläget.

Som en dedikerad utvecklare av avancerade halvledarbeläggningsmaterial har VeTek Semiconductor bemästrat både CVD SiC och TaC tekniska vägar. Vår erfarenhet visar att det inte finns något "bästa" material - bara den mest stabila lösningen för en specifik temperatur- och tryckregim. Genom precisionskontroll av deponeringslikformighet ger vi våra kunder möjlighet att tänja på gränserna för waferutbytet i en era av 8-tums expansion.

Författare:Sera Lee

Referenser:

[1] "Vapor Pressure and Evaporation of SiC and TaC in High-Temperature Environments," Journal of Crystal Growth.

[2] "Kemisk stabilitet hos eldfasta metallkarbider i reducerande atmosfärer," Materialkemi och fysik.

[3] "Defektkontroll i SiC-enkelkristalltillväxt i stor storlek med hjälp av TaC-belagda komponenter," Materialvetenskapsforum.
