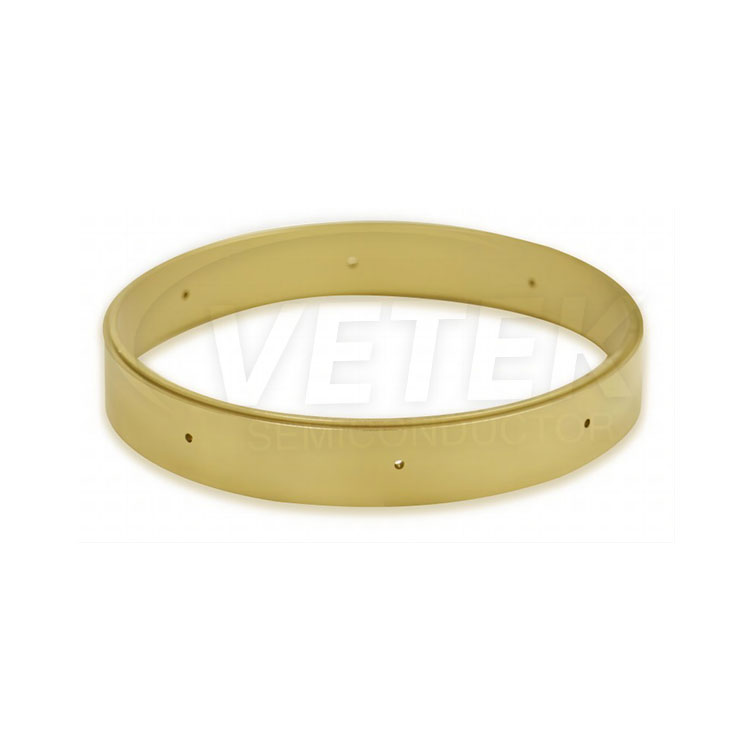

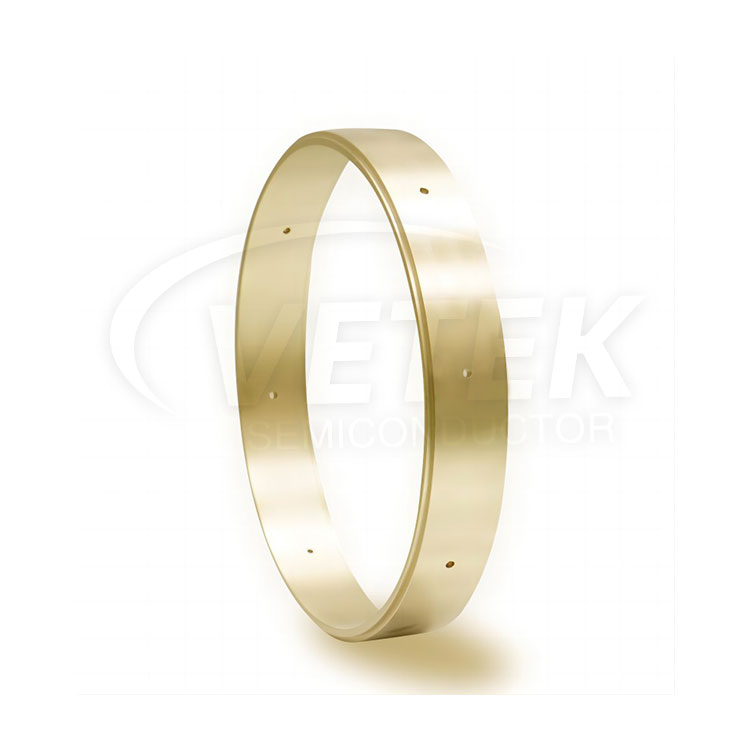

TAC -belagd avböjningsring

TAC -belagd avböjningsring

Vetek Semiconductors TAC -belagda avböjningsring är en mycket specialiserad komponent utformad för SIC -kristalltillväxtprocesser. TAC -beläggningen ger utmärkt hög temperaturmotstånd och kemisk inerthet för att hantera de höga temperaturerna och frätande miljöer under kristalltillväxtprocessen. Detta säkerställer stabila prestanda och lång livslängd för komponenten, vilket minskar frekvensen av ersättning och driftstopp. Vi är engagerade i att tillhandahålla kvalitetsprodukter till konkurrenskraftiga priser och ser fram emot att vara din långsiktiga partner i Kina. Välkommen att konsultera när som helst.

Vetek Semiconductor är en professionell China TAC -belagd avböjningsringstillverkare och leverantör. Vår TAC -belagda avböjningsring är mycket specialiserade komponenter designade för användning i SIC -kristalltillväxtprocesser. Dessa komponenter är kritiska i miljöer som kräver hög temperaturresistens, exceptionell hållbarhet och oöverträffad kemisk inerthet.

TAC -belagd avböjningsring tillverkas av tantalarbid med hög renhet, som erbjuder utmärkt värmeledningsförmåga och extremt motstånd mot höga temperaturer och termisk chock. Komponentens TAC -beläggning ger ett ytterligare skikt av skydd mot de aggressiva kemikalierna och hårda miljöerna som är vanliga vid kristalltillväxt. Närvaron av beläggningen ökar komponentens hållbarhet och livslängd och upprätthåller konsekvent prestanda under flera cykler.

TAC -belagda avböjningsring kan tåla temperaturer upp till 2200 ° C, vilket gör den idealisk för hög temperaturprocesser. TAC -belagd avböjningsring används främst i halvledarindustrin, specifikt för kristalltillväxt av kiselkarbid. Lämplig för både forskning och industriell kristalltillväxtreaktorer.


Produktparameter för TAC -belagd avböjningsring

Fysikaliska egenskaper hos TAC -beläggning
Densitet 14.3 (g/cm³)
Specifik emissivitet 0.3
Termisk expansionskoefficient 6.3 × 10-6/K
Hårdhet (HK) 2000 HK
Motstånd 1 × 10-5Ohm*cm
Termisk stabilitet <2500 ℃
Grafitstorlek förändras -10 ~ -20um
Beläggningstjocklek ≥20um Typiskt värde (35UM ± 10UM)

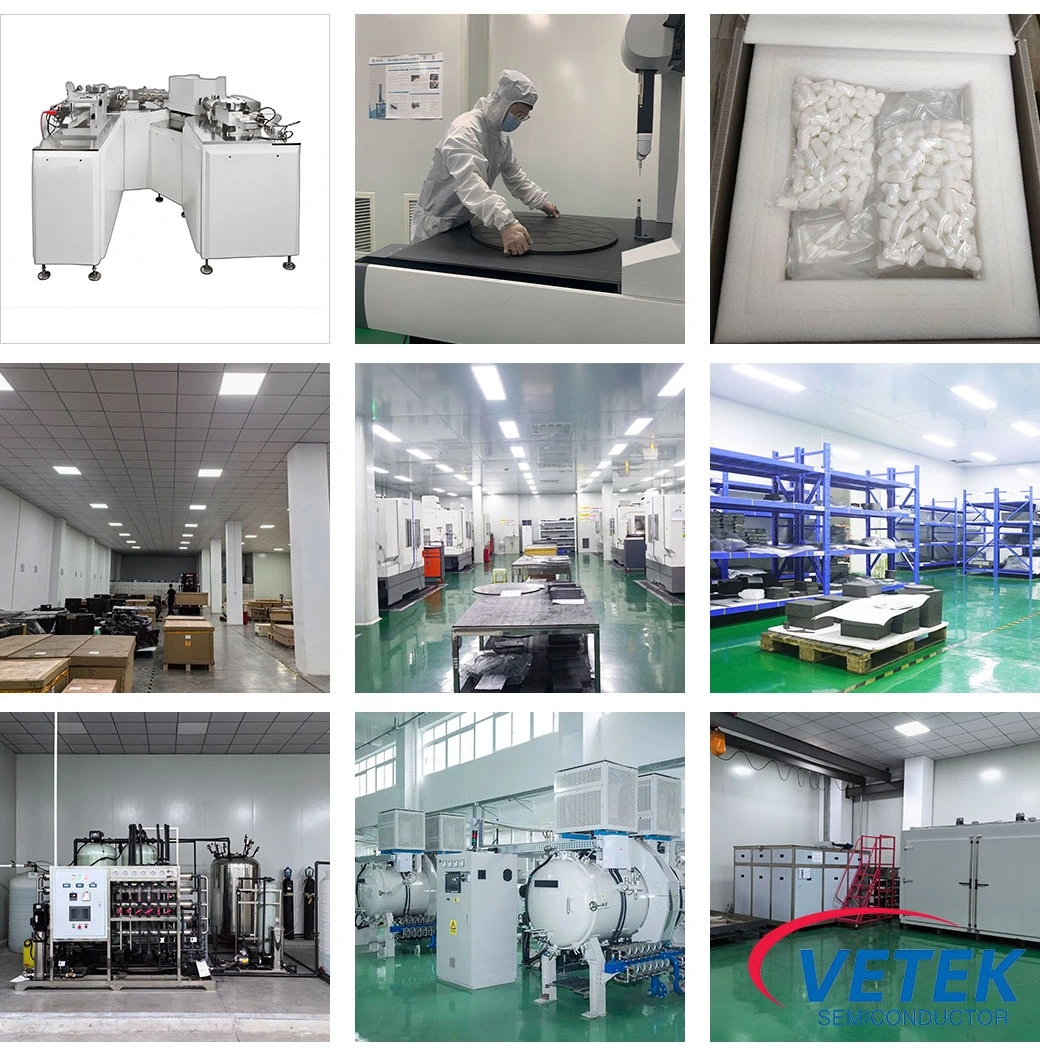

Jämför Semiconductor Production Shop :

VeTek Semiconductor Production Shop

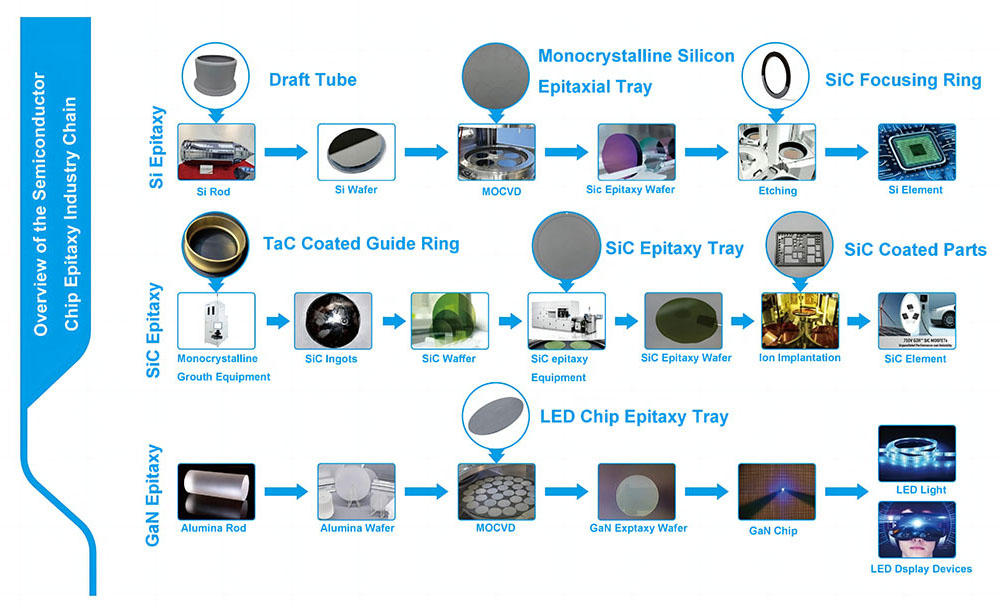

Översikt över Semiconductor Chip Epitaxy Industry Chain:

Overview of the semiconductor chip epitaxy industry chain


Hot Tags: TAC -belagd avböjningsring
