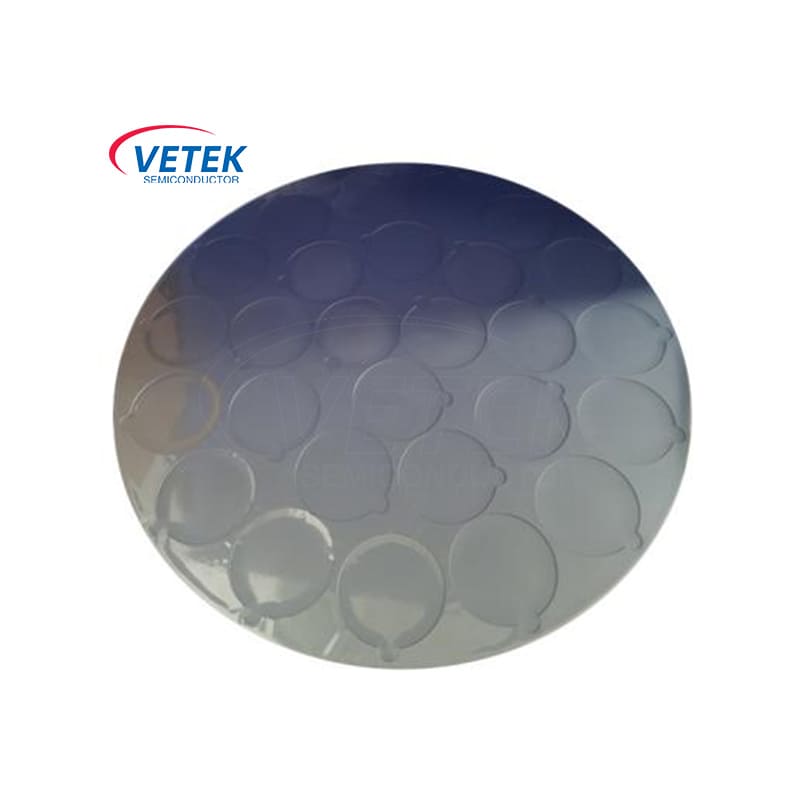

Sic-belagd e-chuck

Vetek Semiconductor är en ledande tillverkare och leverantör av SIC-belagda E-Chucks i Kina. SIC-belagd e-chuck är speciellt designad för GAN-skivor etsningsprocess, med utmärkt prestanda och lång livslängd, för att ge allround-stöd för din halvledartillverkning. Vår starka bearbetningsförmåga gör det möjligt för oss att ge dig den SIC -keramiska signaturen du vill ha. Ser fram emot din fråga.

När galliumnitrid (GaN) blir kärnmaterialet i den tredje generationens halvledare, fortsätter dess applikationer inom högfrekventa, högeffekt och optoelektroniska fält att expandera, till exempel 5G-kommunikationsbasstationer, kraftmoduler och LED-enheter. I halvledartillverkning, särskilt i etsningsprocessen, måste dock skivor underkastas hög temperatur, hög kemisk korrosionsmiljö och extremt höga precisionsprocesskrav, som lägger fram extremt höga tekniska standarder för skivbärande verktyg.


Vetek Semiconductors Sic Ceramic Pallets är utformade för gan -skivor etsning och erbjuder hög renhet, utmärkt värme och kemisk resistens för att stödja din tillverkningsprocess. Det är lämpligt för plasmaetasningsprocess (ICP/RIE) och är ett idealiskt val i modern halvledarutrustning.


Kärnstyrkor

1. SiC -material med hög renhet

Kemisk stabilitet: Materialets renhet är mer än 99,5%, och det finns ingen förorening för GaN -skivan.

Hög hårdhet och slitmotstånd: Hårdhet nära diamanten, som kan motstå användning av hög frekvens, osynliga förändringar och repor.

2. Utmärkt termisk prestanda

Hög värmeledningsförmåga, GaN-matchad värmeutvidgningskoefficient (CTE): Minska risken för skivsprickor i etsningsprocessen.

3. Superkemisk korrosionsmotstånd

Det kan fungera i hög koncentration av fluorid, klorid och annan frätande gasmiljö under lång tid.

4. Precisionsdesign och bearbetning

Ytråhet och planhet säkerställer smidig skivplacering och etsning av enhetlighet för att uppfylla kraven på hög precision.

Dimensioner, spår, fasta hål och andra strukturer kan anpassas efter kundkrav.


Fält för SIC-belagd e-chuck-applikation

● Plasmaetsning (ICP/RIE)

Det ger skivfixering och stöd i hög temperatur och hög kemisk korrosionsmiljö, lämplig för etsningsprocess av GAN, SIC och andra material.

● Skivöverföring och lagring

Ge en mycket platt och föroreningsfri plattform för att skydda säkerheten för skivan i tillverkningsprocessen.


Anpassade tjänster

Det halvledareerbjuder anpassade tjänster för att tillgodose dina specifika processbehov:

● Storleksanpassning: Pallstorlek kan anpassas efter skivstorlek (Ø4 ~ 12 tum).

● Strukturoptimering: Stödspår, positioneringshål, fast punkt och annan strukturanpassning.


Det halvledareSIC-belagda E-Chuck Products Shops:

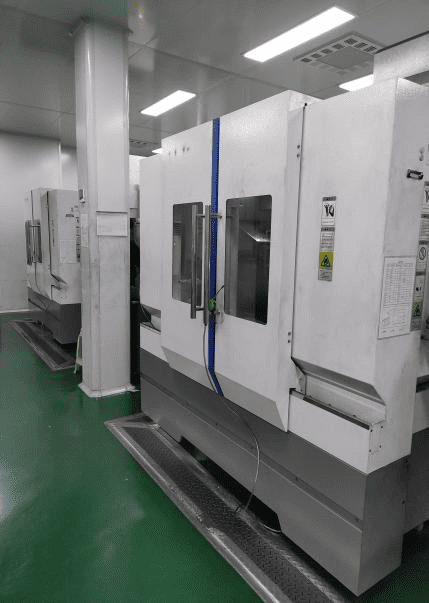

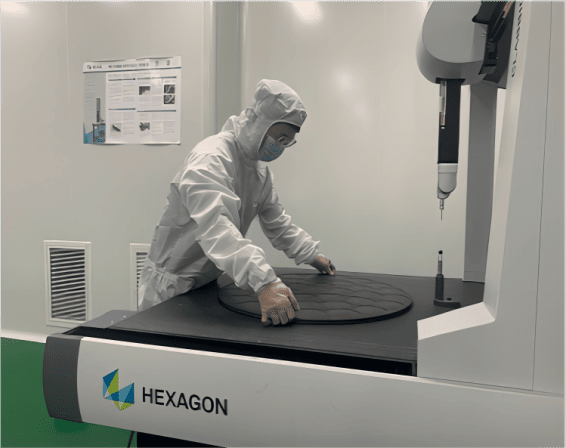

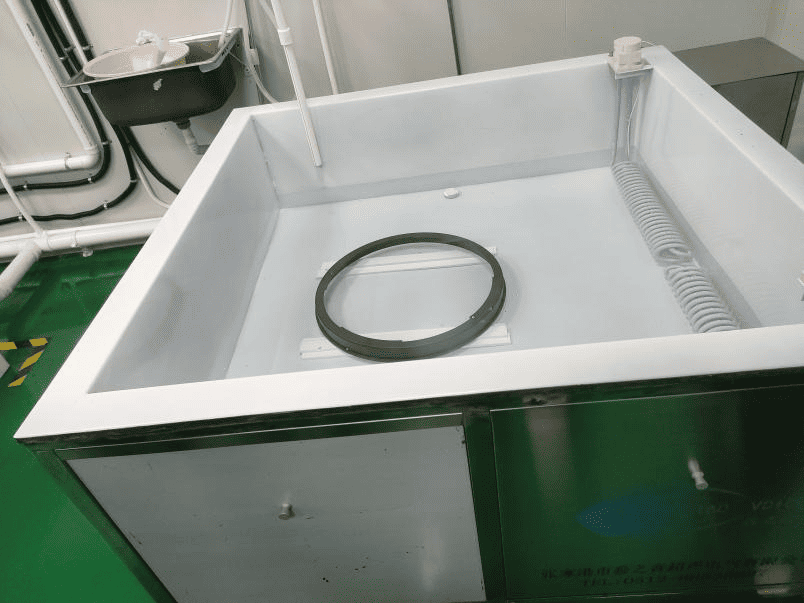

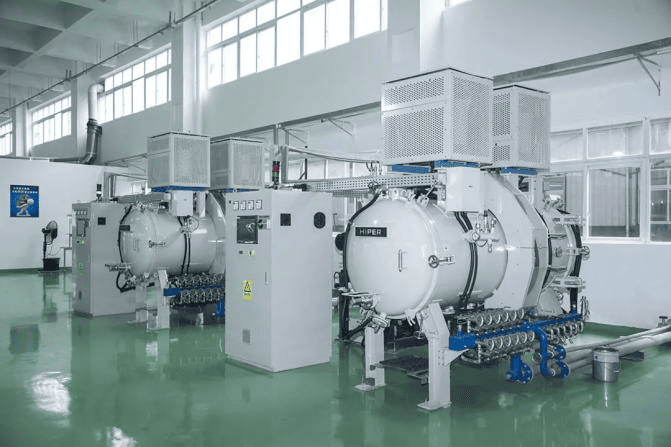

SiC coated E-ChuckEtching process equipmentCVD SiC Focus RingSemiconductor process Equipment
