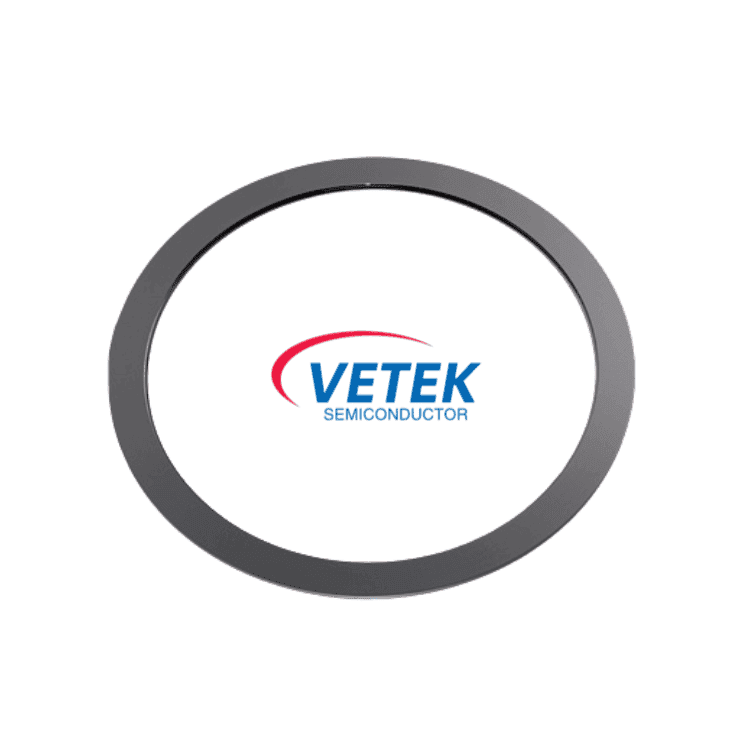

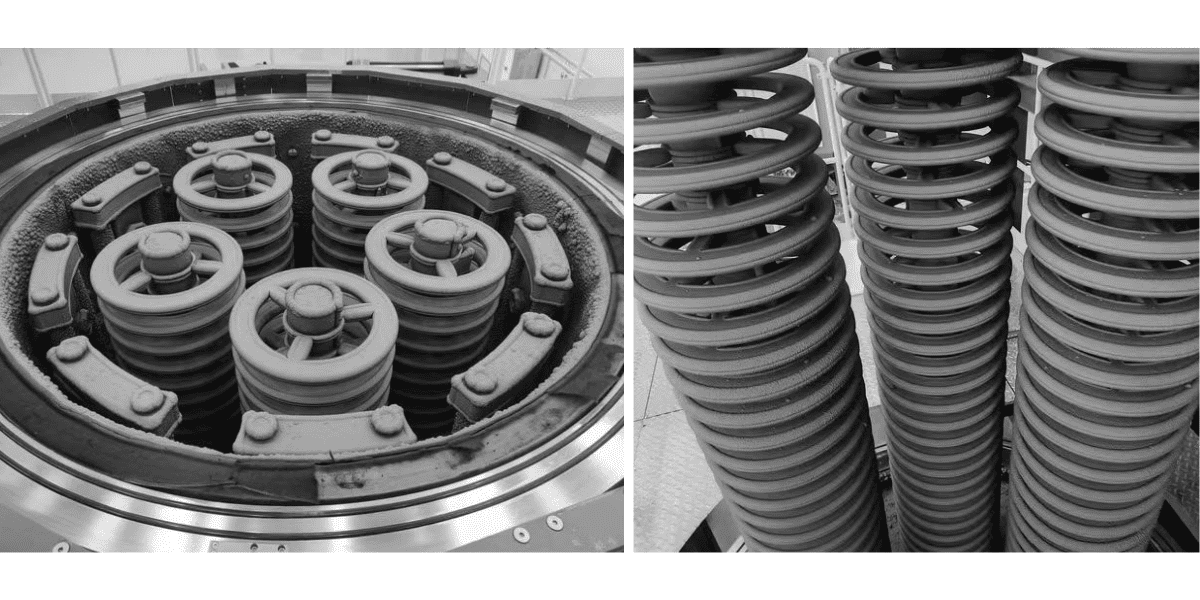

Solida SiC fokusringar

1. Produktegenskaper

● Renhet (GDMS-verifierad): > 99,99995 % (upp till 6N-7N) | Håller kammaren fri från spårmetallrisker.

● Strukturell soliditet: ≥3,21 g/cm3 | når teoretisk täthet; lämnar inga tomrum för utgasning eller mikropartiklar att dölja.

● Termisk reglering: 200 - 300W/m·K | Sprider värme snabbt för att hålla temperaturen på skivkanten perfekt jämn.

● Elektriskt område: 0,01 - 10 Ωcm | Anpassningsbar resistivitet för att stabilisera plasmahöljet och förfina RF-anslutning. Ytstyvhet: ≥2500 HV | Motstår nötande slitage under kontinuerliga torretsningscykler.

2. Ansökningarl

● Avancerad process plasmaetsning

● Tunnfilmsavsättningsprocesser (PECVD/ALD)

● Etsringar i massiv SiC är viktiga förbrukningsvaror vid avancerad chiptillverkning, som används för att säkerställa enhetligheten i processer för waferkanter, förbättra utbytet och förlänga komponentlivslängden i plasmaetsnings- och deponeringsprocesser.

3. Lösa Fab-sårbarheter

● Problem: kostsam vilotid från snabb delerosion

Fix:  Veteks CVD-odlade struktur visar en erosionstakt som är 10 till 20 gånger långsammare än kvarts och 3 till 5 gånger långsammare än bulkkisel. Fabriker får längre produktionskörningar och mycket färre ventilationsöppningar i nödkammaren.

● Problem: Edge Yield Collapse ("The Edge Effect")

Fix: Långsamt, förutsägbart slitage över ringytan hindrar plasmahöljet från att luta över tiden. Detta bevarar snäva gränser för Critical Dimension (CD) precis vid waferns omkrets.

● Problem: Defekta spikar från sintrade delar

Fix: Vår gasfassyntes lämnar efter sig noll korngränsbindemedel eller metalliska fyllmedel. Utan dessa svaga punkter kommer ringen inte att flagna eller orsaka mikromaskeringsdefekter på waferns yta.

4. Skräddarsydd teknisk support

● Drop-in-integration av verktyg: Skräddarsydd för att matcha de strikta avståndsspecifikationerna för globala etsarmärken som Lam, AMAT och TEL.

● Resistivitetsmatchning: Vi justerar den elektriska profilen för varje batch för att passa perfekt med dina specifika receptparametrar.

● Avancerad finish: Använder ultraren kemisk mekanisk planarisering (CMP) för att jämna ut grova ytor, vilket minskar antalet partiklar under tidig kryddning av verktyg.

● Intrikata formfaktorer: Vi håller snäva toleranser (±0,01 mm) på knepiga kantringar med flera steg och sammankopplade ringar.

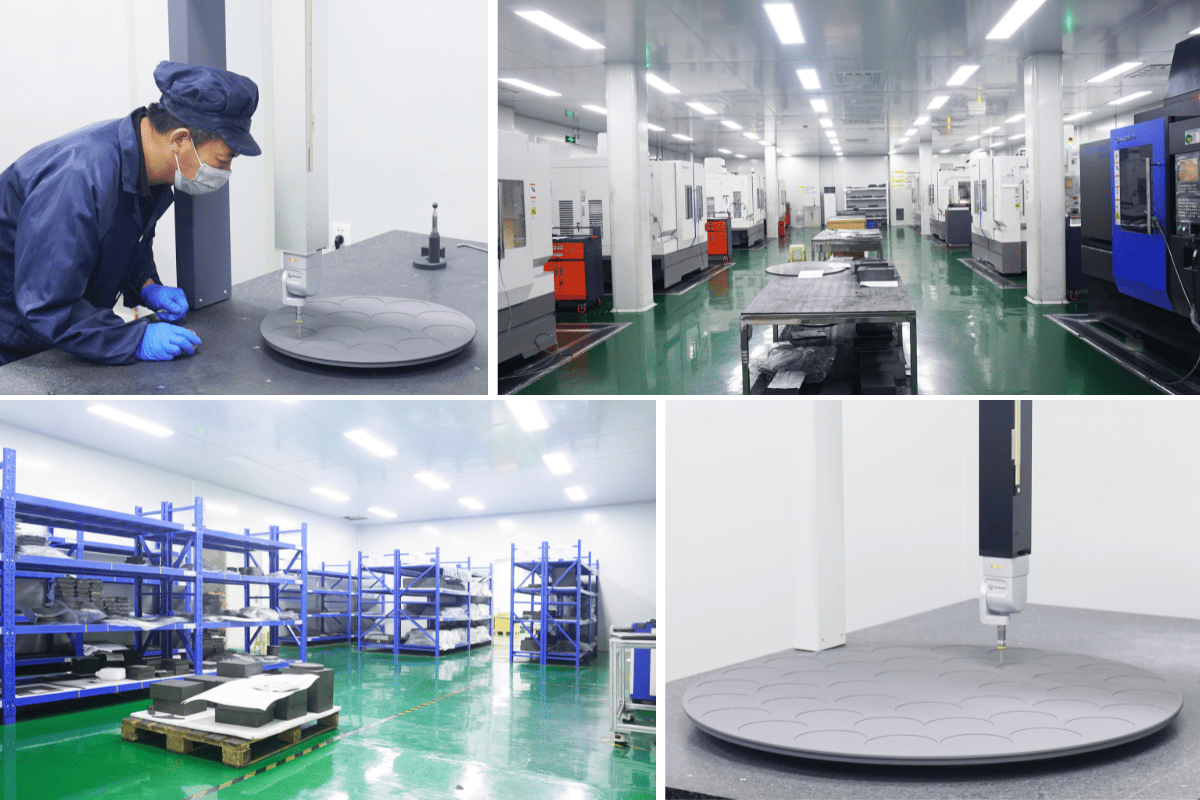

Vetek Semiconductor Warehouse:
