Vakuumchuck

Ansökan:

En högeffektiv vakuumchuck utformad för den exakta adsorptionen och fast fixering av skivor och göt. Det är väl lämpat för situationer inklusive halvledartillverkning, skivskärning, precisionsbehandling, hög temperaturepitaxi, etsning och jonimplantation.

Kärnparametrar:

● Justerbar porositet (allt från 10 - 200 um).
● Kan motstå ultra - höga temperaturer (upp till ≤1600 ° C) och visa utmärkt termisk chockmotstånd.
● Adsorptionsvakuum: Standarden är - 90 kPa (anpassningsbar för att nå 100 kPa).

● Sugkoppens dimensioner: Kan stödja 4/6/8/12 - tumskivor, och götstorleken kan skräddarsys efter specifika behov.

Ⅰ. Beskrivning

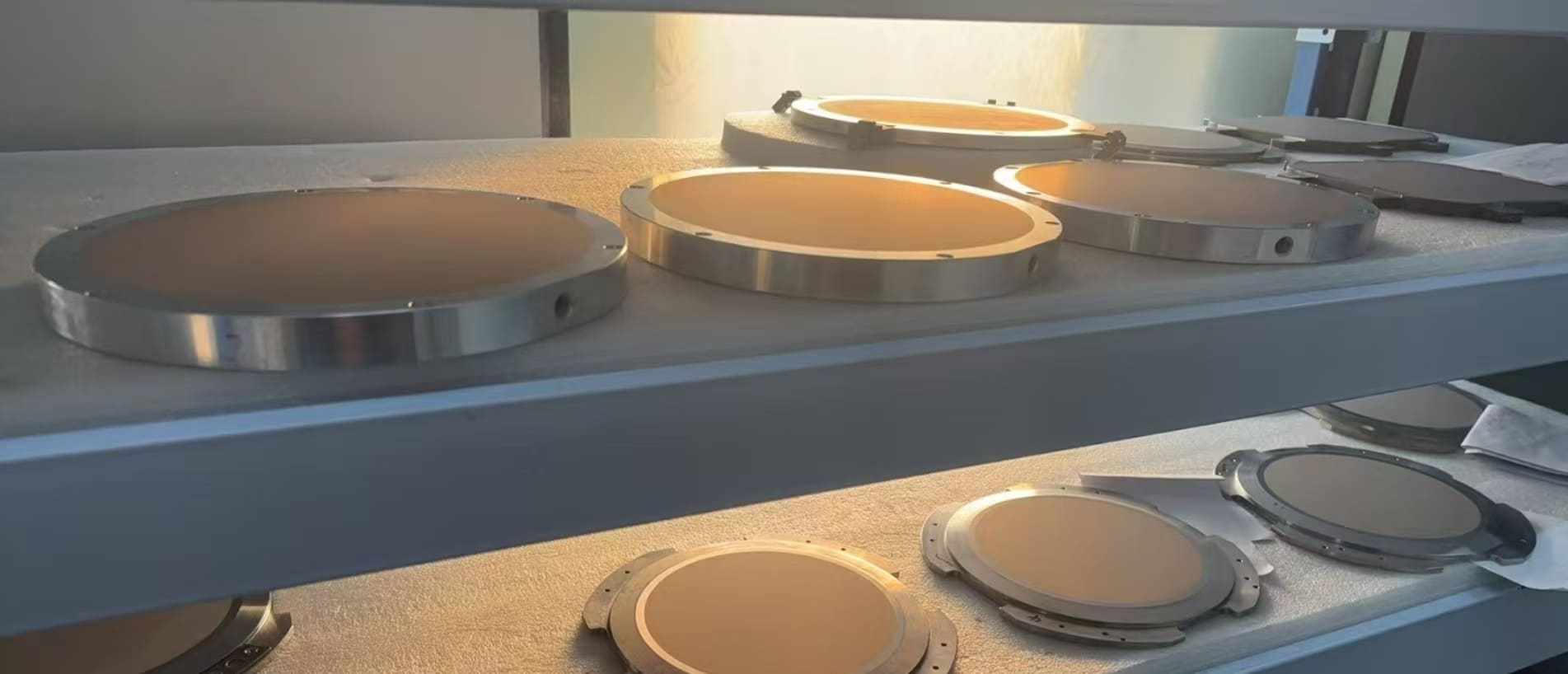

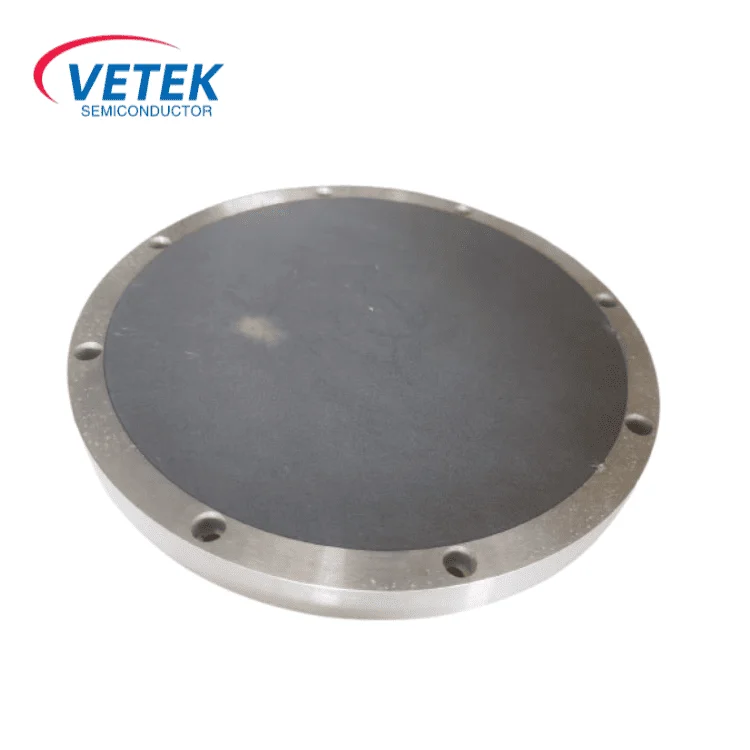

Vetekemicon Ceramic Vacuum Chuck använder en kombinerad struktur av porös keramik och en metall yttre ring. Genom den personliga utformningen av luftkanaler och porer inser den en jämn fördelning av adsorptionskraft och hög stabilitet. Denna chuck passar för halvledartillverkning, skivskärning, precisionsbehandling osv. Den kan fungera i hög- och högvistelseinställningar och uppfyller kompatibilitetskraven för wafers/göt i olika storlekar.

Ⅱ. Kärnstruktur och materiella fördelar

Multilayer Composite Layout:

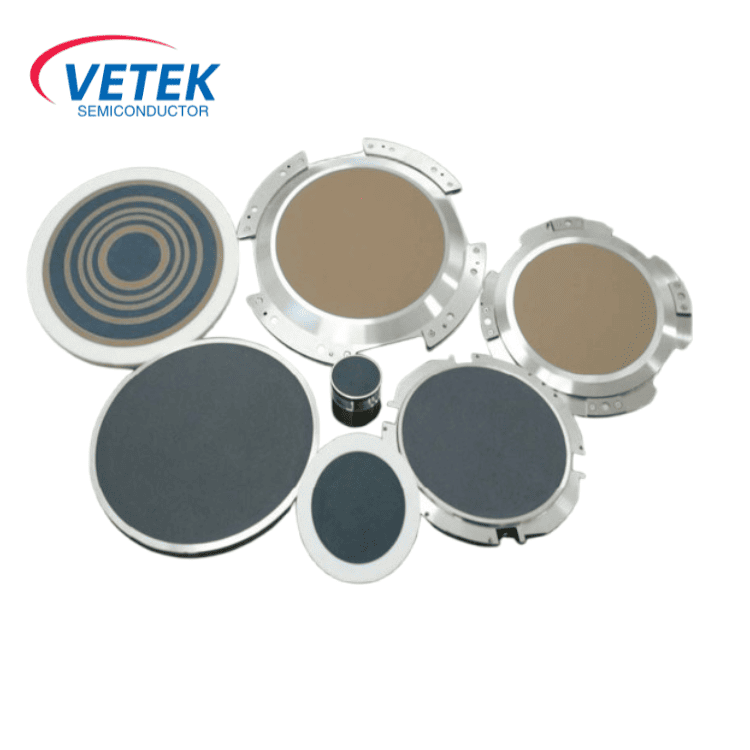

✔ ytskikt: Tillverkad av porös keramik (du kan välja mellan porös kiselkarbid eller porös grafit). Pordiametern kan justeras (10 - 200 um), vilket garanterar att adsorptionskraften överförs jämnt till skivans yta, vilket förhindrar lokal stressuppbyggnad.

✔ Matris: Sammansatt av en mycket styv metallram (antingen rostfritt stål eller aluminiumlegering) för att erbjuda strukturellt stöd och lufttäthet.

✔ Luftvägar och porer: De exakt bearbetade inre luftvägarna bildar ett nätverk, tillsammans med jämnt åtskilda mikroporer. Denna installation stöder snabb vakuumuttag (adsorptionskraft kan nå upp till - 90 kPa) och omedelbar frisättning.

Ⅲ . Jämförelse av MAterialegenskaper

1. Jämförelse av materialegenskaper

2. Applikationsscenarier och fall

✔ Halvledarstyg

Epitaxial tillväxt: Den kan fast adsorbera SIC -skivor vid höga temperaturer, förhindra att skivorna varvade och blir förorenade.

Litografi och etsning: Det möjliggör exakt positionering på plattformar med hög hastighet (acceleration ≤10 g), vilket säkerställer noggrannheten för grafisk anpassning.

✔ Götsbehandling

Skärning och slipning: Det kan adsorbera tunga göt (som safir och kisel - karbidgöt), vilket minskar kantsprickan på grund av vibrationer.

✔ Vetenskaplig forskning och speciell teknik

Högtemperaturens glödgning: Porös kisel - Karbidsugskoppar kan arbeta kontinuerligt vid 1600 ° C utan deformation eller avluftningsföroreningar.

Vakuumbeläggning: Med en högluftsluftsdesign kan den anpassa sig till PVD/CVD -kavitetsmiljön.

3. Anpassad service

✔ Vi erbjuder anpassning för storlek och belastning.

✔ Stomata och luftvägen kan optimeras för att uppfylla specifika krav.

✔ Det kan anpassas till specialmiljöer.

Ⅳ. FAQ:

Hur uppnår vakuumchuckar multi-storlekskompatibilitet (t.ex. 12/8/6 ")?

F: Hur passar en enda chuck in i en 12-tums, 8-tums och 6-tums skiva samtidigt? Är fysisk omstrukturering nödvändig?

A:Multidimensionell kompatibilitet genom adaptiv luftväg och stomatal partitionering:

✔ Dynamisk stomatal kontroll: Stomaten på suckens yta är fördelade i ett ringområde, och luftkretsen i olika områden styrs av en yttre ventil.

Till exempel, vid absorbering av en 8-tums skiva, är endast porerna i det centrala området aktiverade och de yttre porerna är stängda (för att undvika läckage av adsorptionskraft).

✔ Flexibel luftvägsdesign: Portnätverket har en modulär layout som matchar kantprofilerna av skivor i olika storlekar för att säkerställa enhetlig adsorptionskrafttäckning. och Fördelar är som följningar:

Nollmaskinvaruersättning: Inget behov av att ta bort eller byta ut sugkoppen, via programvaru- eller gasventilomkopplare kan anpassas till olika storlekar.

Kostnadsbesparingar: Minska renoveringskostnaderna för utrustning och driftstopp och öka flexibiliteten för produktionslinjen.
