Degel för monokristallint kisel
  • Degel för monokristallint kiselDegel för monokristallint kisel

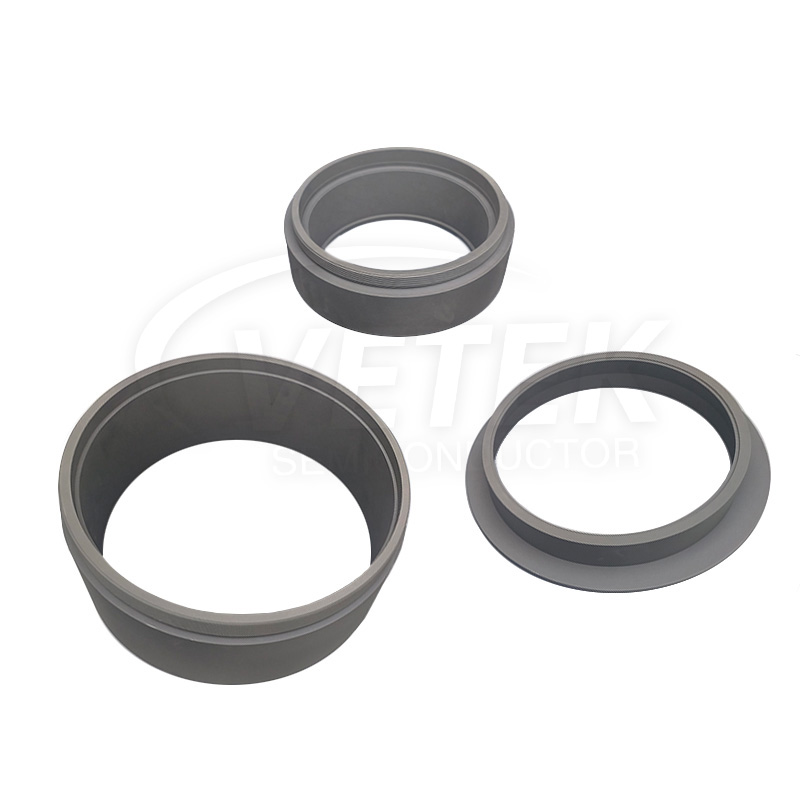

Degel för monokristallint kisel

Det termiska fältet i monokristallsilikonugnen använder grafit som degeln och använder värmaren, styrringen, konsolen och pottenhållaren av isostatisk pressad grafit för att säkerställa styrkan och renheten hos grafiten. Vetek Semiconductor producerar degel för monokristallint kisel, lång livslängd, hög renhet, välkommen att konsultera oss.

I CZ (Czochralski) -metoden odlas en enda kristall genom att föra ett monokristallint frö i kontakt med smält polykristallint kisel. Fröet dras gradvis uppåt medan den roteras långsamt. I denna process används ett betydande antal grafitdelar, vilket gör den till den metod som använder den högsta mängden grafitkomponenter i kiselhalvledarproduktion.


representation of a silicon single-crystal manufacturing furnace based on the CZ method

Den rätta bilden ger en schematisk representation av en kisel enkristalltillverkningsugn baserad på CZ-metoden.


Vetek Semiconductors degel för monokristallint kisel ger en stabil och kontrollerad miljö som är avgörande för den exakta bildningen av halvledarkristaller. De bidrar till att växa monokristallina kiselgöt med avancerade tekniker såsom Czochralski-processen och flytzonmetoder, som är avgörande för att producera högkvalitativa material för elektroniska enheter.


Konstruerade för enastående termisk stabilitet, kemisk korrosionsbeständighet och minimal termisk expansion, dessa CLOCBLES säkerställer hållbarhet och robusthet. De är utformade för att motstå hårda kemiska miljöer utan att kompromissa med strukturell integritet eller prestanda och därigenom förlänga Crucibles livslängd och upprätthålla konsekvent prestanda över långvarig användning.


Den unika sammansättningen av Vetek Semiconductor Crucibles för monokristallint kisel gör det möjligt för dem att uthärda de extrema förhållandena för hög temperaturbearbetning. Detta garanterar exceptionell termisk stabilitet och renhet, som är kritiska för halvledarbearbetning. Kompositionen underlättar också effektiv värmeöverföring, främjar enhetlig kristallisation och minimerar termiska gradienter i kiselsmältan.


Fördelar med vår SIC -beläggning Susceptor:


Basmaterialskydd:CVD SIC -beläggningfungerar som ett skyddande skikt under den epitaxiala processen, vilket effektivt skyddar basmaterialet från erosion och skador orsakade av den yttre miljön. Denna skyddande åtgärd utvidgar utrustningens livslängd.

Utmärkt värmeledningsförmåga: Vår CVD -SIC -beläggning har enastående värmeledningsförmåga och överför effektivt värme från basmaterialet till beläggningsytan. Detta förbättrar termisk hanteringseffektivitet under epitaxi, vilket säkerställer optimala driftstemperaturer för utrustningen.

Förbättrad filmkvalitet: CVD SIC -beläggningen ger en platt och enhetlig yta, vilket skapar en idealisk grund för filmtillväxt. Det minskar defekter som härrör från gittermatchning, förbättrar kristalliniteten och kvaliteten på den epitaxiella filmen och förbättrar i slutändan dess prestanda och tillförlitlighet.


Välj vår SIC -beläggningssusceptor för dina Epitaxial Wafer -produktionsbehov och dra nytta av förbättrad skydd, överlägsen värmeledningsförmåga och förbättrad filmkvalitet. Förtroende för Vetek Semiconductors innovativa lösningar för att driva din framgång i halvledarindustrin.

Veteksemi degel för monokristallina kiselproduktionsbutiker:

VeTekSemi Crucible for Monocrystalline Silicon Production shops

Hot Tags: Degel för monokristallint kisel
