VETEK-AMAT ihålig lyftstift Lösning: högrent grafitsubstrat med CVD SiC-beläggning

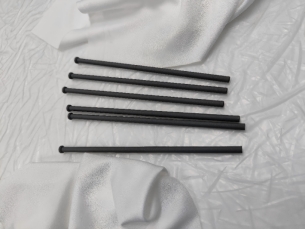

Figur 1: Fysisk produkt AMAT 0200-03201 Hollow Lift Pin (för 300 mm kiselepitaxisystem)

I processer för överföring av halvledarskivor tar den ihåliga lyftstiftet (Wafer Lift Pin) de kritiska uppgifterna att stödja och överföra wafers. I processmiljöer med hög temperatur som MOCVD och epitaxiell tillväxt måste lyftstift samtidigt uppfylla flera krav inklusive hög renhet, korrosionsbeständighet, termisk chockbeständighet och låg partikelkontamination.

För närvarande använder de vanliga lyftstiften på marknaden en grafitsubstrat + CVD SiC-beläggningslösning. Beläggningstekniken hos de allra flesta leverantörer kan dock bara täcka den yttre ytan - för ihåliga strukturer,innerväggen är verkligen det "tekniska ingenmansland".

I. Tre kärnutmaningar som inre väggbeläggning möter

1. Okontrollerad deponeringslikformighet

Ihåliga strukturer har ett stort bildförhållande. CVD-reaktantgaser kämpar för att diffundera jämnt djupt in i det inre hålet, vilket gör att innerväggens beläggningstjocklek minskar i en gradient från porten till det djupa insidan, med lokala områden som till och med visar kala exponerade områden.

2. Otillräcklig gränssnittsbindningsstyrka

Den krökta innerväggens yta begränsar optimeringsutrymmet för deponeringsprocessparametrar. Bindningshållfastheten mellan beläggningen och grafitsubstratet är svår att nå samma nivå som den yttre ytan, och mikrosprickor eller till och med avskalning kan lätt uppstå under termisk cykling.

3. Okontrollerad inre renhet

Om den porösa strukturen hos grafitsubstratet inte är helt förseglad av beläggningen, kommer kolpartiklar och metalliska föroreningar att frigöras vid höga temperaturer. När föroreningar lossnar orsakar de direkt färgskillnader och partikeldefekter på waferns yta, vilket kraftigt sänker produktionsutbytet.

Genom att utnyttja sin djupa tekniska expertis som samlats inom CVD-beläggningsområdet har VETEK framgångsrikt övervunnit utmaningarna med enhetlig deponering och gränssnittsbindning av CVD SiC-beläggning på innerväggen av ihåliga strukturer - från simuleringsoptimering av gasflödesfält till exakt styrning av deponeringstemperaturfältet, etablera en komplett lösning för beläggningsprocess för innerväggar som säkerställer konsekvent beläggningstjocklek i borrhålet, inre hålet och hålet i hålet till den inre ytan av beläggningen. renlighet som uppfyller standarder.

Den här artikeln kommer att ge en djupgående analys av: de tekniska svårigheterna med beläggning av inre väggbeläggning med ihåliga lyftstift, hur enhetlighet för beläggning av innerväggar påverkar waferutbytet och nyckelkontrollnoderna från processdesign till kvalitetskontroll och leverans.

II. Vad är en AMAT Hollow Lift Pin?

En AMAT ihålig lyftstift är en precisionskomponent för hantering av wafer som används inuti halvledarprocessutrustning. Dess primära funktion är att lyfta och placera wafers under lastning, lossning och processsekvenser.

Till skillnad från konventionella solida lyftstift har den ihåliga designen ett inre hålrum. Denna struktur minskar den totala materialvolymen och den termiska massan samtidigt som den erforderliga mekaniska geometrin bibehålls. Men för halvledarapplikationer är tillverkning av ihåliga lyftstift mycket mer krävande än att bearbeta konventionella solida komponenter. Måttnoggrannheten för både inre och yttre ytor måste kontrolleras strikt, och koncentriciteten mellan den inre och yttre geometrin är särskilt kritisk. Därför är både materialval och beläggningsprocesser väsentliga för lyftstiftets slutliga prestanda.

För AMAT-epitaxisystem tillhandahåller VETEK Semiconductor skräddarsydda AMAT-lösningar för ihåliga lyftstift baserade på grafitsubstrat med hög renhet och täta CVD-kiselkarbidbeläggningar (SiC). Den ihåliga strukturen hjälper till att reducera onödig materialmassa samtidigt som den mekaniska strukturen som krävs för waferlyftning bibehålls; CVD-kiselkarbidbeläggningen ger hög renhet, kemisk beständighet och hög temperaturstabilitet. VETEKs AMAT 0200-03201 lyftstift är speciellt utformad för 300 mm kiselepitaxiapplikationer och kan tillverkas enligt kundens ritningar, dimensioner och processkrav.

III. Struktur av VETEKs AMAT Hollow Lift Pin

VETEK fokuserar för närvarande på beläggningsstrukturen av hög ren grafit + CVD kiselkarbid för AMAT ihåliga lyftstift. Den grundläggande byggprocessen är:

Högrent grafitsubstrat → Precisions-CNC-bearbetning → CVD-kiselkarbidbeläggning → Precisionsinspektion

Grafitsubstratet utgör den strukturella grunden och är lämplig för precisionsbearbetning av tunnväggiga och ihåliga geometrier. VETEK använder vanligtvis importerade grafitmaterial av halvledarkvalitet, inklusive material från SGL Carbon och Toyo Tanso, beroende på kundens krav. En tät CVD-kiselkarbidbeläggning avsätts sedan på grafitytan för att bilda en skyddande arbetsyta av halvledarkvalitet.

Varför välja grafit som substrat?

För ihåliga lyftstift måste substratmaterialet ha en balans mellan bearbetbarhet, termisk prestanda, mekanisk stabilitet och beläggningsprocesskompatibilitet. Högren grafit är särskilt lämplig eftersom den erbjuder följande egenskaper:

• Bra stabilitet vid hög temperatur

• Låg termisk expansion

• Bra värmeledningsförmåga

• Relativt låg densitet

• Utmärkt bearbetningsförmåga för komplexa geometrier

• Kompatibilitet med CVD-kiselkarbidbeläggningsprocessen

Användningen av grafit gör det också möjligt att tillverka komplexa ihåliga och tunnväggiga strukturer med hög precision. VETEK har precisions-CNC-bearbetningskapacitet för halvledargrafit- och kiselkarbidkomponenter, med bearbetningsprocesser optimerade för dimensionskontroll och ytkvalitet.

IV. CVD kiselkarbidbeläggning: Det kritiska skyddsskiktet

CVD-kiselkarbidbeläggningen är en av de viktigaste egenskaperna hos VETEK AMAT ihåliga lyftstift. Denna beläggning bildar en tät kiselkarbidyta på grafitsubstratet, vilket hjälper till att skydda den underliggande grafiten från processmiljön.

Standardtjockleken för CVD-kiselkarbidbeläggning för sådana VETEK-komponenter är ungefär100±20 μm. Beläggningsrenheten är ungefär6N / 99,99995 %.

VETEK:s bredare CVD-kiselkarbid tekniska kapacitet inkluderar beläggningar med hög renhet, kontrollerad beläggningstjocklek och enhetlig tjocklek från batch-till-batch. Tekniska data indikerar att CVD-kiselkarbidbeläggningens renhet är på 6N–7N-nivån. För specifika AMAT lyftstiftsprojekt kan beläggningsspecifikationer justeras enligt kundens ritningar och processkrav.

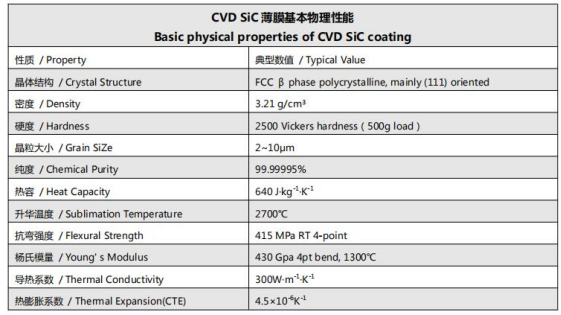

Figur 2: Grundläggande fysikaliska egenskaper för CVD SiC-beläggning

Varför är innerväggsbeläggning viktig?

En av de mest tekniskt utmanande aspekterna av AMAT ihåliga lyftstift är inte bara att belägga den yttre ytan, utan att uppnå en stabil och enhetlig beläggning på den ihåliga strukturens innervägg.

Den inre ytan är svår att komma åt under CVD-beläggningsprocessen. Jämfört med den yttre ytan introducerar den inre geometrin ytterligare utmaningar i gasflödet, avsättningslikformighet, beläggningstjocklekskontroll och processkonsistens. Därför kan innerväggsbeläggningskvalitet bli en viktig differentierande faktor bland leverantörer.

VETEK har erfarenhet av CVD-kiselkarbidbeläggning av ihåliga strukturer och lägger särskild vikt vid den inre ytan. En välkontrollerad innerväggsbeläggning hjälper till att upprätthålla ett skyddande kiselkarbidskikt genom hela den ihåliga strukturen, snarare än att lämna den inre grafiten exponerad för processmiljön. Detta är särskilt viktigt när lyftstiftet arbetar i högtemperatur- och kemiskt aggressiva processkammare för halvledarprocesser.

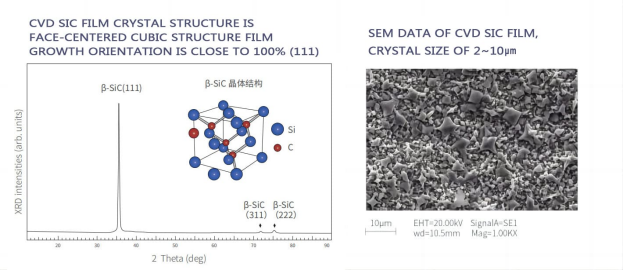

Figur 3: Mikroskopisk kristallstruktur av CVD-kiselkarbidbeläggning

V. Viktiga fördelar med VETEK AMAT ihåliga lyftstift

Materialsystem med hög renhet:Kombinationen av högren grafit och högren CVD-kiselkarbid är designad för halvledarmiljöer där kontamineringskontroll är avgörande. Beroende på vald specifikation är CVD-kiselkarbidbeläggningens renhet 6N.

Standard 100±20 μm kiselkarbidbeläggning:VETEKs standardbeläggningstjocklek är cirka 100±20 μm, vilket ger en praktisk beläggningstjocklek för halvledarprocesskomponenter, samtidigt som anpassning är tillgänglig enligt kundens krav.

Utmärkt beläggningsförmåga för innerväggar:För ihåliga komponenter är innerväggsbeläggning en av de svårare delarna av tillverkningsprocessen. VETEK har utvecklat beläggningsprocesser som kan uppnå högkvalitativ täckning på innerväggen av ihåliga lyftstift, från simulering av gasflödesfält till temperaturfältskontroll, vilket säkerställer konsekvent beläggningstjocklek, fast vidhäftning.

Stabilitet vid hög temperatur:Både grafitsubstratet och CVD-kiselkarbidbeläggningen är lämpliga för högtemperaturhalvledarprocessmiljöer. CVD-kiselkarbidskiktet ger ytterligare skydd mot kemiska angrepp och ytförsämring. VETEK:s CVD-kiselkarbidfilmsdata listar hög värmeledningsförmåga, låg termisk expansion och en sublimeringstemperatur på cirka 2700 °C, vilket indikerar att materialet är lämpligt för krävande högtemperaturapplikationer.

Kemisk och korrosionsbeständighet:Den täta CVD-kiselkarbidytan ger bättre korrosionsbeständighet än bar grafit och tål aggressiva processgaser och kemiska rengöringsmiljöer. Detta hjälper till att minska substratnedbrytningen och bibehåller en mer stabil komponentyta under upprepade processcykler.

Precisionsbearbetning och anpassning:Ihåliga lyftstift kräver exakt kontroll av ytterdiameter, innerdiameter, väggtjocklek, längd och koncentricitet. VETEK kombinerar CNC-precisionsbearbetning med CVD-beläggningsprocesser för att tillverka komplexa halvledarkomponenter enligt kundens ritningar. Lyftstift kan tillverkas enligt:

• Kundritningar

• Exempel på komponenter

• Måttspecifikationer

• Erforderlig beläggningstjocklek

• Erforderlig grafitkvalitet

• Specifika processkrav

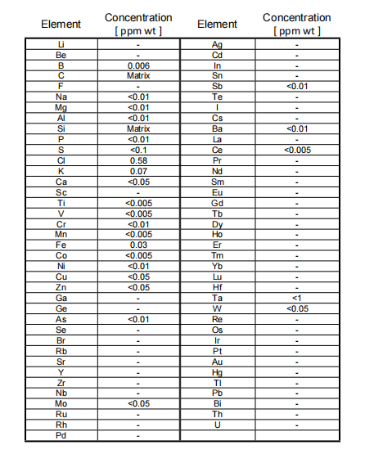

Figur 4: CVD-kiselkarbidbeläggning GDMS-renhetstestrapport

VI. Typiska applikationer

Kiselepitaxi:Lyftstift används för waferlyftning, positionering och överföring inom epitaxiutrustning. VETEKs befintliga AMAT 0200-03201-produkt är speciellt positionerad för 300 mm kiselepitaxiapplikationer.

Waferhanteringssystem:Lyftstift kan fungera som precisionskomponenter för skivhantering för applikationer som kräver högtemperaturstabilitet, dimensionsnoggrannhet och kontamineringskontroll. Waferlyftstift med en ihålig rörformad kropp kan effektivt minimera lokal värmeförlust, och därigenom minska stiftmärkena som vanligtvis ses på waferns baksida i högtemperaturprocesser (som epitaxiell tillväxt eller glödgning). Att bilda ett ihåligt hålrum inuti lyftstiftskroppen minskar den termiska massan och förbättrar wafertemperaturens enhetlighet.

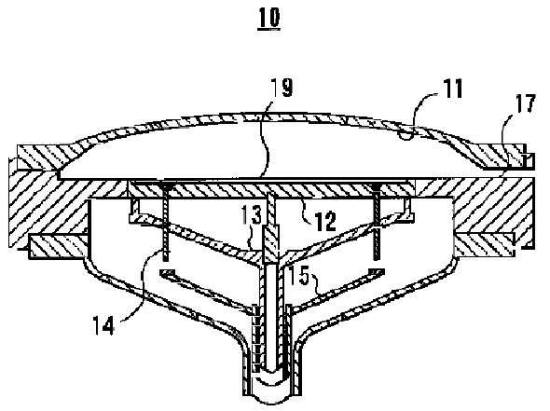

Figur 5: Schematisk över principen genom vilken ihåliga lyftstift minskar termisk massa och förbättrar wafertemperaturens enhetlighet

Halvledarprocessutrustning:Baserat på kundritningar och prover kan liknande grafit + CVD kiselkarbidkomponenter utvecklas för andra plattformar för halvledarutrustning. VETEKs halvledarproduktportfölj omfattar kiselepitaxi, kiselkarbidepitaxi, MOCVD, RTP/RTA, etsning och andra halvledarprocesser.



VII. Tillverkningsprocess: Nyckelkontrollnoder från processdesign till kvalitetskontroll och leverans

Tillverkningen av AMAT ihåliga lyftstift involverar flera kritiska steg, som vart och ett direkt påverkar tillförlitligheten hos slutprodukten och waferutbytet:

1. Val av grafitmaterial— Välj lämplig grafitkvalitet med hög renhet (SGL Carbon eller Toyo Tanso, etc.) enligt kundens krav på dimension, termisk prestanda och renhet.

2. Precisions CNC-bearbetning— Bearbeta grafitämnet till önskad ihålig geometri. Särskild uppmärksamhet ägnas åt innerdiameter, ytterdiameter, väggtjocklek, längd och koncentricitet.

3. Ytförberedelse— Den bearbetade grafitkomponenten genomgår rengöring och ytbehandling innan CVD-beläggning.

4. CVD kiselkarbidbeläggning— Avsätt ett tätt CVD-kiselkarbidskikt på grafitsubstratet. Standardbeläggningstjockleken är cirka 100±20 μm, med beläggningsrenhet på 6N enligt den valda specifikationen.

5. Inre ytbeläggning (kritiskt tekniskt steg)— För ihåliga lyftstift är innerväggen noggrant bearbetad för att uppnå stabil täckning av kiselkarbidbeläggning. Genom optimering av gasflödesfältsimulering och exakt kontroll av deponeringstemperaturfältet säkerställs konsekvent beläggningstjocklek från porten till hålets djupa insida, fast bindning och inre borrningsrenlighet som uppfyller standarderna.

6. Inspektion — Färdiga komponenter genomgår inspektion för dimensionsnoggrannhet, beläggningsskick och andra kundspecificerade krav före leverans.

VETEK:s produktionskapacitet omfattar rening, CNC-bearbetning, CVD-beläggning och inspektion, vilket ger en integrerad tillverkningskedja för kolbaserade halvledarkomponenter.

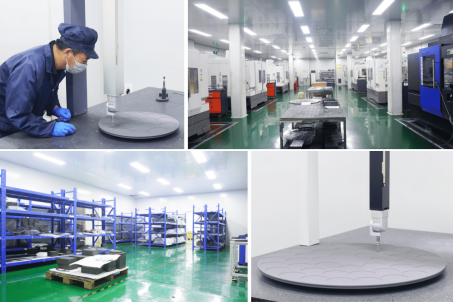

Figur 6: VETEK halvledarmaterialproduktion och precisionsbearbetningsbas

VIII. Exempel ledtid

Den typiska ledtiden för anpassade AMAT ihåliga lyftstiftsprover är så snabb som cirka 20 dagar. Den faktiska leveranstiden kan variera beroende på ritningskomplexitet, materialval, beläggningskrav, kvantitet och inspektionskrav. För återkommande beställningar eller redan kvalificerade produkter kan produktionsscheman förhandlas separat enligt kundens prognoser och önskade leveransdatum.

Bild 7: VETEK AMAT ihålig lyftstifts produktförpackning



IX. Varför välja VETEKs AMAT Hollow Lift Pins?

VETEK integrerar inköp av grafitmaterial, precisionsbearbetning, CVD-kiselkarbidbeläggning och tillverkning av halvledarkomponenter i en integrerad produktionsprocess. Nyckelfunktioner inkluderar:

• Högrent grafitsubstrat (SGL Carbon / Toyo Tanso, etc.)

• CVD kiselkarbid beläggning renhet 6N

• Standardbeläggningstjocklek 100±20 μm

• Bearbetning av ihåliga strukturer

• Innervägg CVD kiselkarbidbeläggning (kärnadsdifferentieringsförmåga)

• Precisions CNC-bearbetning

• AMAT-kompatibla waferlyftstiftlösningar

• Provets ledtid så snabbt som cirka 20 dagar

VETEK täcker hela den tekniska kedjan av CVD-utrustningsutveckling, CVD-processutveckling, CNC-precisionsbearbetning och rening, med stöd av dedikerade FoU-center och produktionsanläggningar för halvledarmaterial.

X. Vanliga frågor (FAQ)

F1: Vad är standardtjockleken på CVD-kiselkarbidbeläggningen för VETEK AMAT ihåliga lyftstift?

Standardbeläggningstjockleken är cirka 100±20 μm. Specifik tjocklek kan justeras enligt kundens ritningar och processkrav.

F2: Vilken renhetsnivå kan CVD-kiselkarbidbeläggningen uppnå?

Beroende på vald specifikation är beläggningsrenheten ungefär 6N (99,99995%). VETEKs CVD-kiselkarbidplattform fungerar rutinmässigt på 6N–7N-nivån.

F3: Varför är innerväggsbeläggning kritisk för ihåliga lyftstift?

Den inre geometrin är svår att belägga enhetligt. Högkvalitativ täckning av innervägg av kiselkarbid förhindrar att grafitsubstratet utsätts för högtemperatur, kemiskt aktiva processmiljöer och är en viktig differentierande faktor för långsiktig tillförlitlighet. Innerväggsbeläggningens enhetlighet är direkt relaterad till inre borrningsrenlighet och waferutbyte.

F4: Kan VETEK tillverka enligt mina OEM-ritningar eller prover?

Ja. VETEK kan tillverka enligt kundritningar, OEM-artikelnummer (som AMAT 0200-03201), provkomponenter, dimensionsspecifikationer, erforderlig grafitkvalitet och beläggningskrav.

F5: Vad är den typiska ledtiden för provet?

Typisk provledstid är så kort som cirka 20 dagar. Faktisk leverans beror på ritningskomplexitet, materialval, beläggningskrav, kvantitet och inspektionsbehov.

XI. Sammanfattning

Även om AMAT ihåliga lyftstift är en relativt liten halvledarkomponent, är dess tillverkningskrav långt ifrån enkla. Tunnväggsgeometri, strikta koncentricitetskrav, högtemperaturdrift, kontamineringskontroll och kombinationen av invändig ytbeläggning gör den till en specialiserad halvledarprocesskomponent.

VETEKs nuvarande lösning använder högrenhetsgrafit med CVD-kiselkarbidbeläggning, vilket kombinerar bearbetbarheten och termiska egenskaper hos grafit med den höga renheten, kemiska resistensen och högtemperaturstabiliteten hos CVD-kiselkarbid. Med en standardbeläggningstjocklek på 100±20 μm, renhet upp till 6N, SGL- och Toyo Tanso-grafitmaterialalternativ, och beläggningskapacitet för innerväggar, kan VETEK tillhandahålla skräddarsydda AMAT-lösningar för ihåliga lyftstift för hantering av halvledarskivor och kiselepitaxiapplikationer.

För kunder som söker alternativa leverantörer avAMAT 0200-03201 ihåliga wafer lyftstift,ellerandra kiselkarbidbelagda grafithalvledarkomponenter,VETEK kan utvärdera ritningar eller prover och tillhandahålla skräddarsydda tillverkningslösningar.
