Kärnslutsats:Att välja rätt CVD SiC, TaC-beläggning eller Solid SiC bestämmer direkt partikelnivåer och komponentlivslängd på epitaxi/etsningslinjer. Den här artikeln ger tydliga urvalsgränser efter temperatur, atmosfär och process, matchat med stora utrustningslösningar och nyckeltal, för att hjälpa dig att fatta snabba beslut och minska riskerna.

I GaN MOCVD-processer kan grafitbaserade SiC-belagda susceptorer typiskt fungera stabilt i hundratals timmar vid 1100°C under NH3/H2-atmosfär; på grund av ojämnhet i termisk fält kan emellertid skillnader i beläggningens livslängd mellan kant- och mittområden överstiga 50 %. I SiC PVT-kristalltillväxtprocesser, när temperaturen överstiger 1600°C, börjar SiC-beläggningen att sublimera och sönderdelas, vilket kräver en byte till TaC-beläggning eller Solid SiC-lösningar. Konsekvenserna av att välja fel komponentmaterial — i bästa fall byte av förbrukningsvaror varannan till var tredje månad; i värsta fall skrot av en hel ugn av wafers på grund av partikelkontamination. Den här artikeln är skriven av VeTek Semiconductors tekniska team (under ledning av Dr. Xiao), som syftar till att etablera ett systematiskt beslutsramverk av "utrustningsmodell → processförhållanden → komponentval → livstidsförväntningar" för epitaxi/etsning/PVT-ingenjörer, vilket hjälper dig att snabbt matcha material, kontrollera partiklar och utvärdera leverantörer.

1. Hur väljer man SiC-beläggning, TaC-beläggning eller Solid SiC baserat på processförhållanden?

Kärnslutsats:Bestäm de tre dimensionerna av "temperatur → atmosfär → processtyp": prioritera CVD SiC-beläggning vid ≤1600°C; välj TaC för >2000°C eller starkt korrosiva atmosfärer; prioritera Solid SiC för scenarier för etsning och ultrahög renhet.

När man gör faktiska val av produktionslinje frågar ingenjörer oftast: "Vilken beläggning ska jag använda för min Aixtron/Veeco-utrustning, som kör GaN eller SiC epitaxi, vid vilken temperatur och under vilken atmosfär?" Svaret är inte komplicerat, men de tre dimensionerna måste kopplas samman.

Temperaturfönstret är den första tröskeln

CVD SiC-beläggning kan fortfarande bibehålla strukturell integritet under cirka 2000–2100°C. Utöver detta intervall inträffar inkongruent avdunstning (företrädesvis förångning av kisel), vilket leder till uppruggning av ytan och ökade partiklar. TaC-beläggning har en smältpunkt så hög som 3880°C och kan bibehålla extremt lågt ångtryck även i PVT-kristalltillväxtmiljöer över 2400°C. Solid SiC har inga problem med gränssnittet mellan beläggning och substrat och är lämplig för etsning av kammarkomponenter som utsätts för upprepad termisk chock.

Atmosfär och korrosivitet bestämmer beläggningens kemiska stabilitet

I miljöer som innehåller NH₃, H₂ eller klorbaserade gaser fungerar SiC-beläggning bra, men korrosionshastigheten för SiC av högtemperaturväte är betydligt högre än för TaC. Experimentella data visar att korrosionshastigheten för TaC i högtemperaturammoniak är cirka 1/6 av SiC, och i väte kan den till och med vara så låg som 1/10. Därför använder standardvillkoren för SiC-epitaxi eller GaN MOCVD mestadels SiC-beläggning, medan scenarier med hög korrosion eller ultrahög temperatur måste byta till TaC.

Matchning av processtyp och komponentfunktion

• GaN MOCVD / Si-epitaxi: Prioritera högren grafit + CVD SiC-belagd susceptor, förvärmningsring

• SiC PVT-kristalltillväxt: Rekommenderar starkt TaC-beläggning för grafitkomponenter i varma zoner

• Plasmaetsning (Fokusring, etc.): Solid SiC eller SiC-belagd grafit båda möjliga, beroende på partikelkrav och kostnad

• Kammarkritiska delar extremt känsliga för partiklar: Prioritera fast SiC utan beläggningsgränssnitt

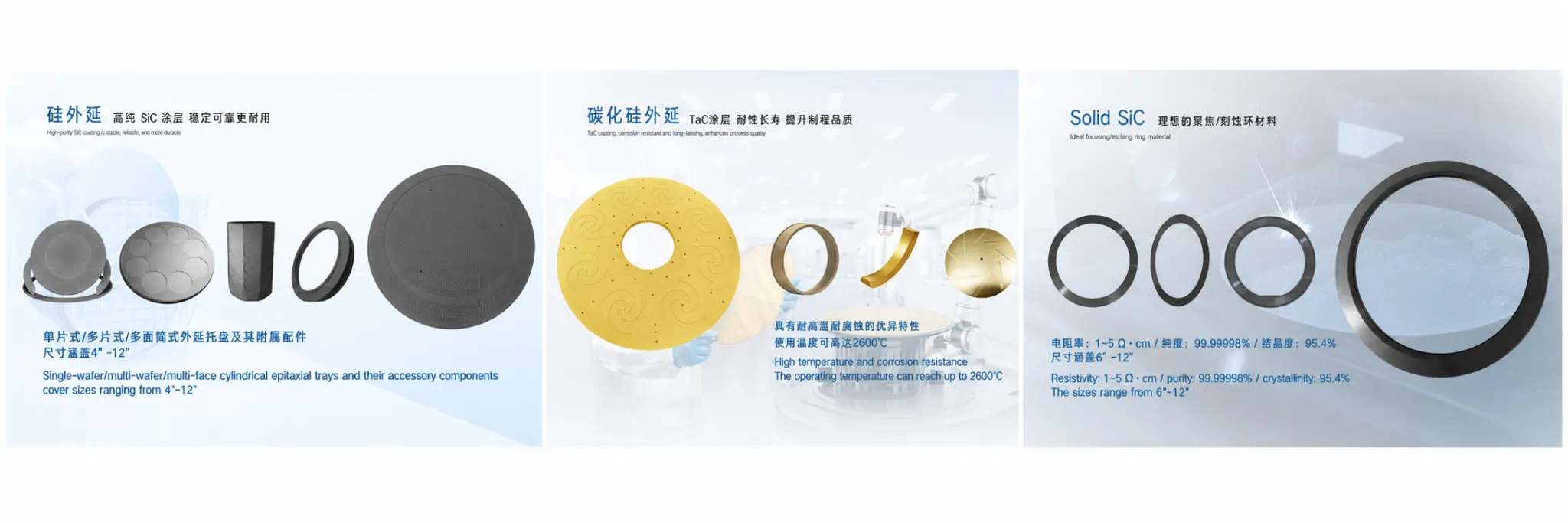

Figur 1 – VeTeks huvudproduktutställning

2. Aixtron/Veeco Graphite Susceptor-kompatibilitet och anpassade ersättningslösningar

Kärnslutsats:VeTek stöder 1:1-anpassning baserat på kundritningar eller originalreservdelar, som täcker stora plattformar som Aixtron G10, Veeco K465i, ASM Epsilon, etc. Standardprodukter kan skickas snabbt; anpassade delar tar vanligtvis 3–6 veckor.

Det som många ingenjörer oroar sig mest för är inte "om det kan göras", utan "om det kan vara lika stabilt som originaldelar, med kontrollerbar ledtid och kompletta inspektionsrapporter tillgängliga." En av VeTeks kärnfunktioner är fullständig anpassning enligt ritningar samtidigt som den förblir kompatibel med stora utrustningsmärken.

Viktig utrustningskompatibilitet Snabbreferens

Tabellen nedan kan användas direkt för intern teknisk granskning eller upphandlingsutvärdering:

I egentliga projekt får vi ofta originalreservdelar eller CMM-ritningar från kunder. Det tekniska teamet kommer, efter att ha bekräftat termisk fältmatchning och dimensionstoleranser, ge rekommendationer om substratrenhet, beläggningstjocklek och ytjämnhet, och leverera prover för verifiering av kundens verktyg.

3. Nyckelmått för CVD SiC-beläggningstjocklekslikformighet och partikelkontroll

Kärnslutsats:Tjocklekslikformighet kontrollerad inom ±5 %, densitet nära det teoretiska värdet och kontrollerbar ytjämnhet är kärnan för att undertrycka pulveravfall och partikelkontamination. Renhetsmålet är under 5 ppm, med kritiska metallföroreningar som spåras av GDMS/ICP-OES.

Partikelproblem är nästan varje epitaxiingenjörs mardröm. När beläggningen har lokala tunna fläckar, porer eller mikrosprickor kommer pulvret att falla av under upprepad termisk cykling och angrepp av frätande gas, vilket direkt höjer densiteten av waferdefekter.

Tjocklek och enhetlighet

Typisk CVD SiC-beläggningstjocklek är 100–200 μm. Genom processparameter och flödesfältkontroll stabiliserar VeTek tjocklekslikformigheten inom ±5 %. Efter mer än 1000 termiska chockcykler (rumstemperatur ↔ 1100°C) visar beläggningen ingen delaminering och kan uppfylla det stränga GaN MOCVD-kravet på partikeldefekter ≤0,1/cm².

Renhet och inspektion

Den totala renheten för beläggning och komponenter kan vara lägre än 5 ppm, med vissa produkter som når 99,99995 %. Vi använder ICP-OES och GDMS för spårmetallanalys för att säkerställa att kritiska föroreningar som Fe och Ni förblir på kontrollerbara nivåer, vilket undviker interferens med epitaxiell skiktdopning eller bärarkoncentration.

Densitet och yttillstånd

Det polykristallina β-SiC-skiktet som bildas av CVD-processen har densitet nära det teoretiska värdet (ca 3,21 g/cm³) med extremt låg porositet. Ytjämnheten (Ra) kan justeras enligt kundens processkrav, vilket säkerställer tillräcklig mekanisk låsning samtidigt som man undviker att bli en partikelgenereringskälla.

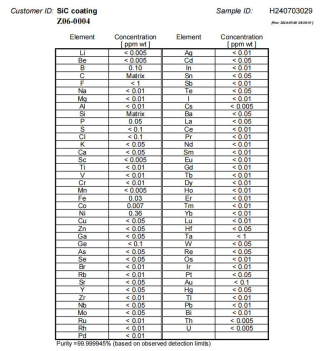

Figur 2 – GDMS-inspektionsrapport för CVD SiC-beläggning

4. Fallstudie: Lösa kantgulning för att förbättra ytbeläggningen från 50 % till 90 %

Kärnslutsats:Genom att exakt kontrollera den initiala avsättningshastigheten och flödesfältet för att eliminera mikrostress, förbättrade VeTek beläggningsutbytet för en kunds MOCVD-grafitsusceptor från cirka 50 % till 90 % och förlängde livslängden avsevärt.

Det här är en verklig historia som hände på produktionslinjen. Kunden rapporterade kantgulning och tendens att flagna på vissa grafitsusceptorer, vilket gjorde att det totala beläggningsutbytet för partiet svävade runt 50 % under lång tid, med höga kostnader för linjeunderhåll och risk för wafer.

Efter att det tekniska teamet under ledning av Dr. Xiao ingripit fokuserades två riktningar på: för det första var avsättningshastigheten i det inledande skedet för hög, vilket orsakade inre spänningsackumulering i beläggningen; för det andra ledde flödesfältskillnader mellan kant- och mittområdena till lokal övertjocklek eller undertjocklek. Genom att optimera MTS/H₂-förhållandet, deponeringstemperaturprofilen och fixturflödesfältdesignen släpptes mikrostress effektivt. I slutändan stabiliserades beläggningsutbytet för den satsen och efterföljande produktion över 90 %, kundens ersättningscykel förlängdes tydligt och partikelklagomålen minskade avsevärt.

Detta fall visar: "att kunna belägga" är bara utgångspunkten; "beläggning stabilt, håller länge och kontrollerar partiklar" är det verkliga värdet som ingenjörer bryr sig om. Data talar högre än någon marknadsföringskampanj.

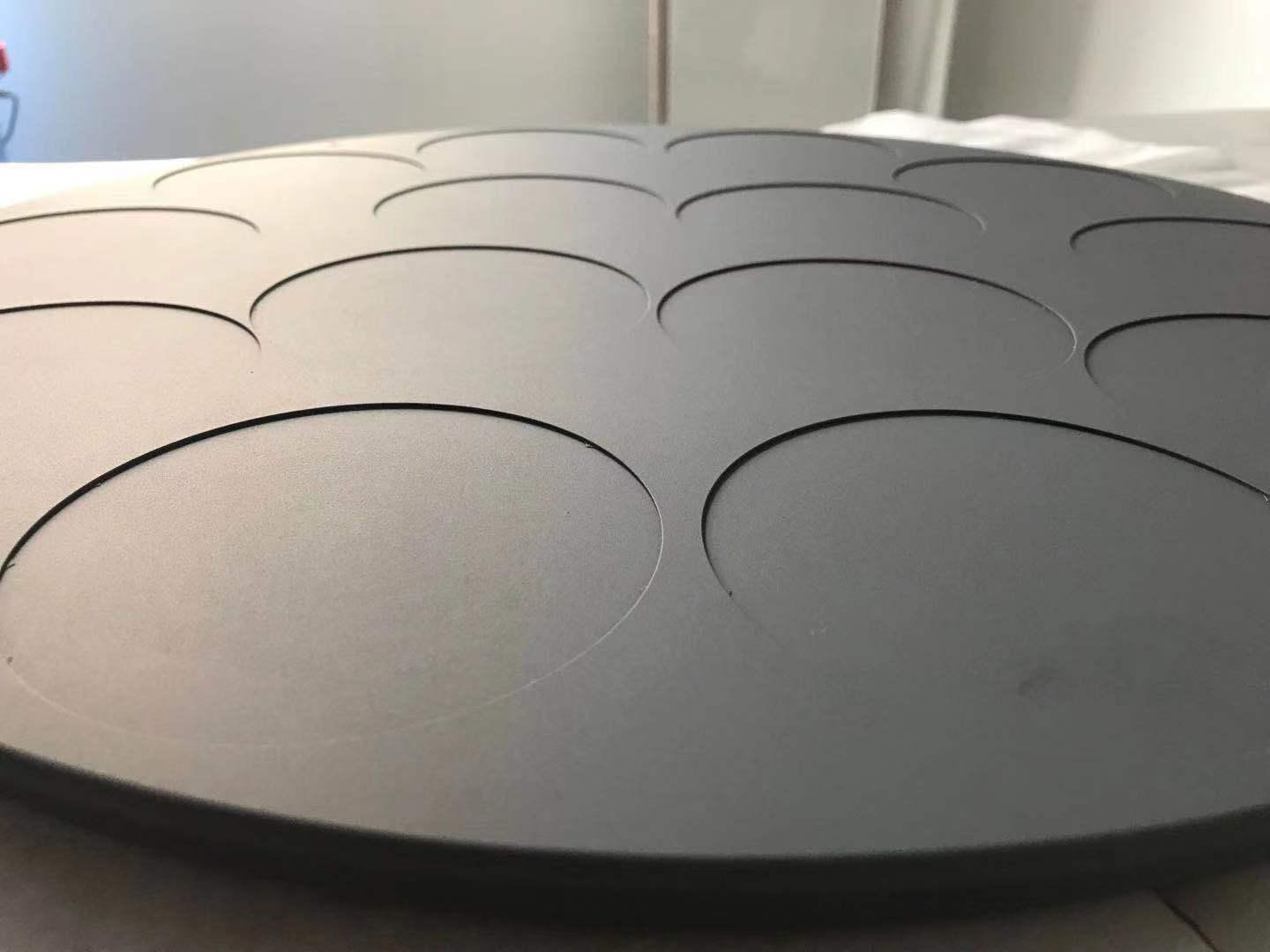

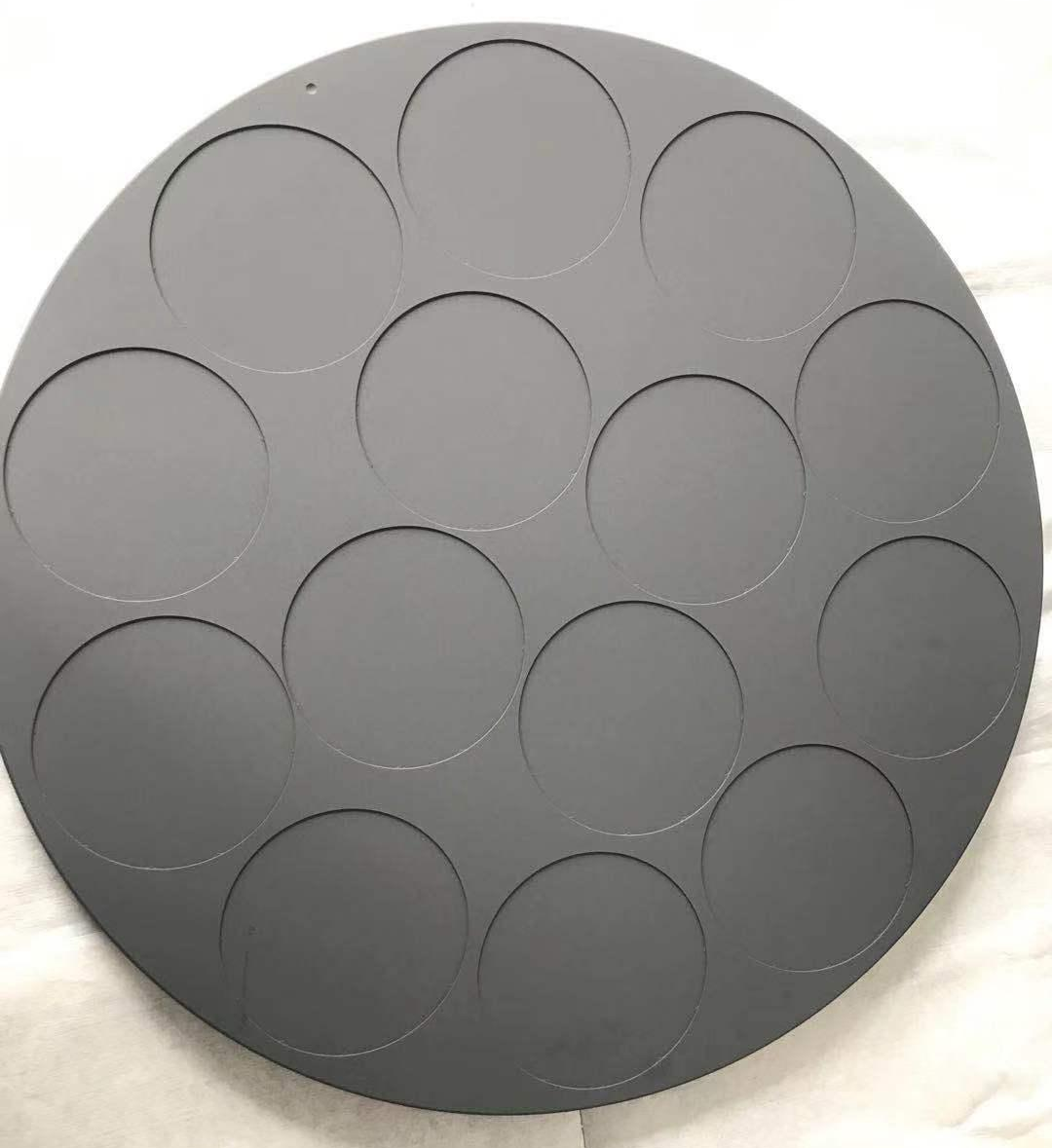

Figur 3 – Högren CVD-kiselkarbidbelagd grafitsusceptor med enhetlig ytfärg och inga defekter

5. Skillnader mellan solid SiC och belagda grafitdelar och tillämpliga scenarier

Kärnslutsats:Belagda grafitdelar har lägre kostnad och snabbare termisk respons, lämplig för de flesta epitaxisusceptorer; Solid SiC har ingen gränssnittsrisk och starkare plasmaresistens, lämplig för etsningskomponenter med höga krav och scenarier med ultralång livslängd.

Många urvalsmöten kämpar med: ska vi använda belagd grafit eller gå direkt till Solid SiC? De två handlar inte bara om "vilket är bättre", utan en avvägning mellan tillämpningsscenario och total ägandekostnad (TCO).

Fördelar med belagda grafitdelar:Hög värmeledningsförmåga för substrat, snabb uppvärmning, kontrollerbar kostnad; beläggningen ger kemisk barriär och partikelundertryckning. Lämplig för stora GaN/SiC epitaxisusceptorer som kräver hög termisk enhetlighet.

Fördelar med Solid SiC:Monolitisk β-SiC utan gränssnitt mellan beläggning och substrat, ingen risk för delaminering; renheten kan nå 5N–7N, enastående motståndskraft mot plasmaerosion, lämplig för kritiska etsningsdelar som fokusringar och duschmunstycken, med en livslängd på upp till 2000+ timmar.

6. Component Full Lifecycle Management och värdet av rengöring och regenerering

Kärnslutsats:Från installationsövervakning och anomalivarning till professionell rengöring och regenerering, kan bildandet av en sluten kretshantering avsevärt minska TCO och minska frekvensen av ny delupphandling. VeTek tillhandahåller dedikerade städtjänster för Aixtron/Veeco och annan utrustning.

Många fabriker behandlar belagda delar som "använd och kassera" förbrukningsvaror. I verkligheten, efter professionell rengöring och regenerering, kan en stor del av komponenterna återställas till partikelnivåer och termisk prestanda nära nya delar, särskilt susceptorer och förvärmningsringar för Aixtron- och Veeco-plattformar.

Det rekommenderas att upprätta en enkel livscykellogg: registrera installationstid, ackumulerade drifttimmar, yttillstånd efter varje rengöring och partikeltestresultat. Endast när beläggningen visar tydlig gulning, lokal delaminering eller ihållande partikelöverskridande bör ersättningsbeslutet utlösas, snarare än att skrotas i förtid baserat på känsla.

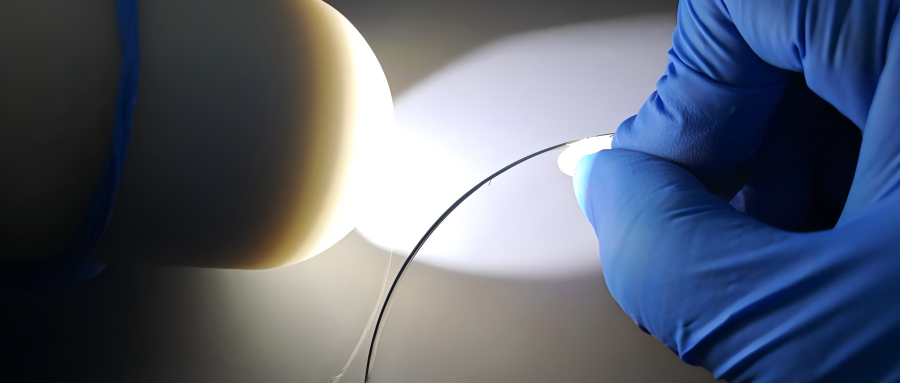

Figur 4 – Rengöring av CVD SiC-beläggning av grafitdelar

7. Leverantörsutvärderingspunkter och VeTeks servicemöjligheter

Kärnslutsats:Fokus på ISO9001-system, kompletta inspektionsrapporter (GDMS/ICP-OES), exempelsupport, ledtidstillförlitlighet och engelsk teknisk kommunikationsförmåga. VeTek har 24/7 support och kundtjänstupplevelse utomlands.

För internationella kunder eller fabriker med strikta leverantörskvalifikationskrav är följande punkter särskilt kritiska:

• Kvalitetssystem: ISO9001, processkontrollerat och spårbart.

• Inspektionsförmåga: Tillhandahåll fullständiga materialanalysrapporter för beläggning och substrat.

• Prover och ledtid: Stöd provutvärdering; standardprodukter skickas snabbt, anpassade delar vanligtvis 3–6 veckor, brådskande beställningar kan påskyndas vid förhandling.

• Teknisk kommunikation: Både sälj- och ingenjörsteam kan kommunicera flytande på engelska, vilket minskar kommunikationskostnaderna för utländska kunder.

• Respons efter försäljning: Ge teknisk support och felanalyshjälp när beläggning eller komponenter visar avvikelser.

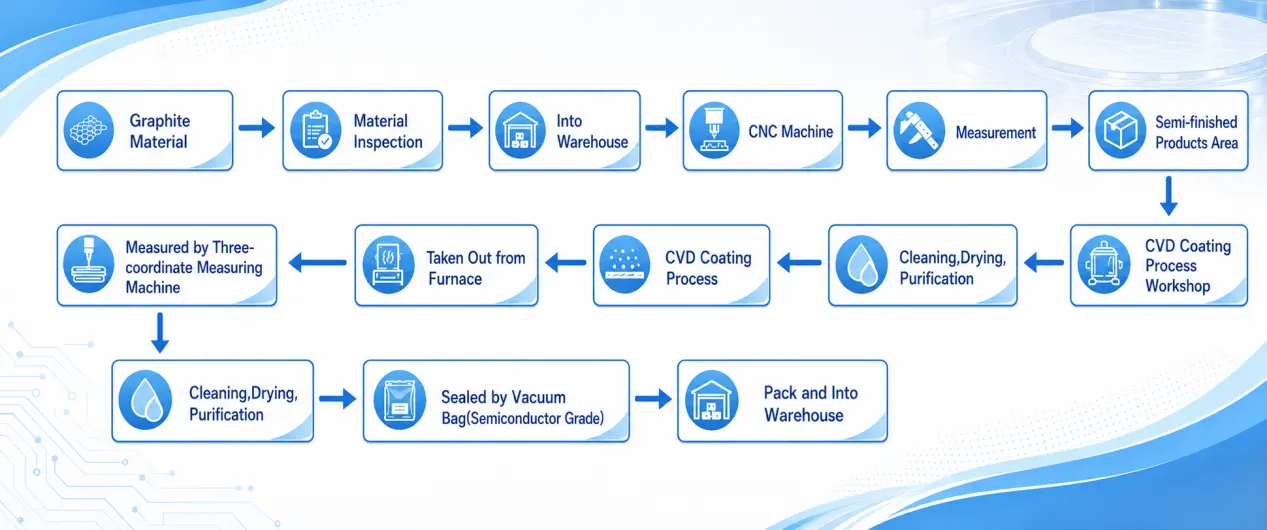

Figur 5 – Hela processen för VeTek Product Order

8. Vanliga frågor

(1). Stöder produkten full anpassning baserat på ritningar? Vilken huvudutrustning kan den matcha?

Ja. Kan anpassa susceptor, förvärmningsring, avledningsring, halvmåne, fokusring, etc., kompatibel med plattformar som Aixtron G10, Veeco, ASM, AMEC, TEL.

(2). Hur garanteras renhet? På vilken nivå kontrolleras metallföroreningar?

Beläggning och komponentrenhet kan vara lägre än 5 ppm, vissa når 99,99995 %. ICP-OES, GDMS och annan utrustning används för spåranalys, med kompletta rapporter tillhandahållna.

(3). Hur är det med tjocklekslikformighet och livslängd för CVD SiC/TaC-beläggningar?

Tjocklekens enhetlighet kontrolleras vanligtvis inom ±5 %, tjocklek 100–200 μm. Under lämpliga processfönster kan GaN MOCVD-susceptorns livslängd nå intervallet 500–1000 timmar; scenarier med ultrahöga temperaturer kräver byte till TaC eller Solid SiC.

(4). Stöds provtestning? Vad är den typiska ledtiden för massbeställningar?

Provutvärdering stöds. Standardprodukter kan skickas snabbt; anpassade delar tar vanligtvis 3–6 veckor, beroende på designens komplexitet och volym. Brådskande beställningar kan påskyndas vid förhandling.

(5). Vilka kvalitetssystemcertifieringar finns tillgängliga? Kan inspektionsrapporter och support efter försäljning tillhandahållas?

ISO9001 kvalitetsledningssystem är på plats. Material- och beläggningsanalysrapporter kan tillhandahållas tillsammans med teknisk support dygnet runt. Engelsk kommunikation för utländska kunder är sömlös.

9. Sammanfattning och nästa steg

Urval handlar aldrig om att "välja den dyraste" eller "välja den tjockaste", utan om att "hitta lösningen med den bästa balansen mellan prestanda och kostnad under din utrustning, processfönster och partikelbudget." Vi hoppas att den här handboken hjälper dig att snabbt upprätta ett beslutsramverk: titta först på temperatur och atmosfär, matcha sedan beläggningen eller Solid SiC och slutligen validera livslängd och partikelprestanda med data.

Om du utvärderar ersättningslösningar för susceptorer, förvärmningsringar eller varmzonskomponenter på Aixtron, Veeco eller andra plattformar är du välkommen att kontakta VeTeks tekniska team direkt. Vi kan tillhandahålla anpassningsrekommendationer, provsupport och kompletta inspektionsrapporter baserat på dina ritningar eller befintliga reservdelar. Dr. Xiao och ingenjörsteamet är redo att diskutera termisk fältoptimering eller speciella strukturutvecklingsbehov med dig när som helst.

För produktdetaljer och mer teknisk information, vänligenkontakta oss.

Huvudreferenser och datakällor

1. VeTek Semiconductor interna tekniska data – SiC-belagd grafitsusceptorlivslängd på 500–1000 timmar under GaN MOCVD-process, beläggningsutbytet förbättrades från 50 % till 90 % efter att kantgulning lösts och andra praktiska fall [1].

2. T/CASME 2000-2025 Teknisk specifikation för kiselkarbidbelagda grafitsusceptorer för halvledarepitaxi — Specificerar tekniska krav för SiC-belagda grafitsusceptorer framställda genom CVD-process på isostatiska grafitsubstrat med hög renhet, tillämpliga på halvledarepitaxiprodukter.

3. T/CASME 2085-2025 Teknisk specifikation för tantalkarbidbelagda produkter för kiselkarbidkristalltillväxt — Teknisk specifikation för TaC-belagda grafitprodukter i SiC-kristalltillväxtscenarier.

4. Nakamura et al., "Sintrade tantalkarbidbeläggningar på grafitsubstrat: Mycket tillförlitliga skyddande beläggningar för bulk och epitaxiell tillväxt," Applied Physics Letters, Vol. 106, 082108, 2015. — Bekräftar att TaC-beläggningar effektivt kan skydda grafitsubstrat under höga temperaturer (>2000°C) och starkt korrosiva atmosfärer, vilket bildar en tydlig prestandagräns med SiC-beläggningar.

5. Wang et al., "Effekterna av karboniserat buffertskikt på tillväxten av SiC på Si," Journal of Crystal Growth, Vol. 199, s. 564–567, 1999. — Diskuterar buffertskiktseffekter och ytmorfologikontroll i SiC CVD-tillväxtprocess, indexerad av Scopus och Web of Science.

Obs: Livstids- och prestandadata i texten är typiska referensvärden. Faktisk prestanda påverkas av specifika processförhållanden, utrustningsstatus och underhållsnivå. Vänligen verifiera med faktiska mått.

Författare:VeTek Semiconductor Technical Engineering Team (slutfört under ledning av Dr. Xiao)
