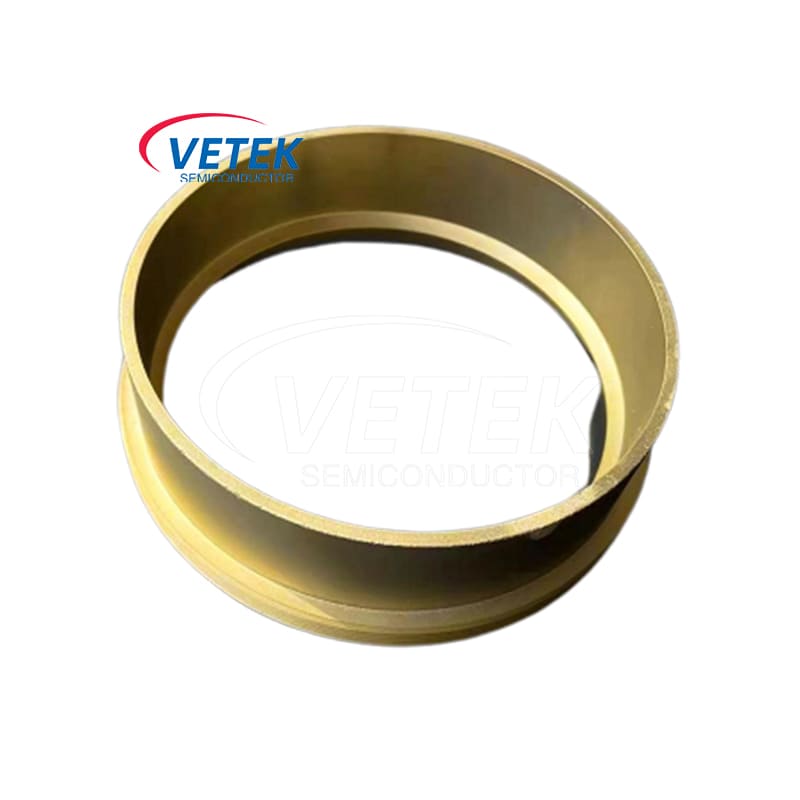

TAC -belagd ring för PVT -tillväxt av SIC -enkristall

För närvarande blir SIC -kraftanordningar mer och mer populära, så den relaterade tillverkningen av halvledarenheter är viktigare och egenskaperna hos SIC måste förbättras. SIC är underlaget i halvledare. Som ett oundgängligt råmaterial för SIC -enheter är hur man effektivt producerar SIC Crystal ett av de viktiga ämnena. I processen för att växa SIC -kristall med PVT (fysisk ångtransport) spelar Vetek Semiconductors TAC -belagda ring för PVT -tillväxt av SIC -enkristall en oumbärlig och viktig roll. Efter noggrann design och tillverkning ger denna TAC -belagda ring dig utmärkt prestanda och tillförlitlighet, vilket säkerställer effektiviteten och stabiliteten hosSic Crystal Growthbehandla.

Tantal -karbidbeläggningen (TAC) har fått uppmärksamhet på grund av dess höga smältpunkt på upp till 3880 ° C, utmärkt mekanisk styrka, hårdhet och resistens mot termiska stötar, vilket gör det till ett attraktivt alternativ till sammansatt halvledarepitaxi -processer med högre temperaturkrav. Det har en bred applicering i PVT -metod Sic kristalltillväxtprocess.

TAC -belagd ringProduktfunktioner

(I) TAC-beläggningsmaterial av hög kvalitet med grafitmaterial

TAC-belagd ring för PVT-tillväxt av SIC-enkristall med användning av SGL-grafitmaterial av hög kvalitet som underlag har den god värmeledningsförmåga och extremt hög materialstabilitet. CVD TAC-beläggning tillhandahåller en icke-porös yta. Samtidigt används CVD-TAC med hög renhet (tantal-karbid) som beläggningsmaterial, som har extremt hög hårdhet, smältpunkt och kemisk stabilitet. TAC -beläggning kan upprätthålla utmärkt prestanda i den höga temperaturen (vanligtvis upp till 2000 ℃ eller mer) och mycket frätande miljö med Sic -kristalltillväxt med PVT -metoden, motstår effektivt kemiska reaktioner och fysisk erosion underSic tillväxt, förlänga beläggningsringens livslängd och minska underhållskostnaderna för utrustning och driftstopp.

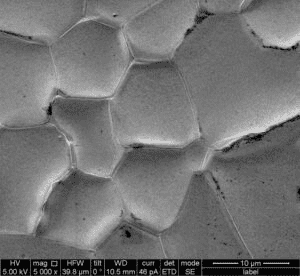

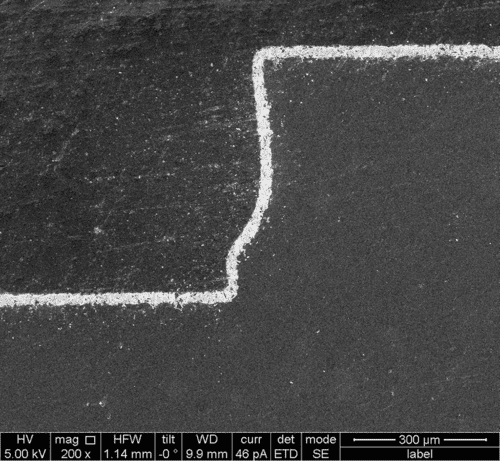

10 um 300 um

TAC -beläggningmed hög kristallinitet och utmärkt enhetlighet

(Ii) exakt beläggningsprocess

Vetek Semiconductors avancerade CVD -beläggningsprocessteknologi säkerställer att TAC -beläggningen är jämnt och tätt täckt på ytan av ringen. Beläggningstjockleken kan kontrolleras exakt vid ± 5um, vilket säkerställer en enhetlig fördelning av temperaturfältet och luftflödesfältet under kristalltillväxtprocessen, vilket bidrar till den högkvalitativa och stora tillväxten av SIC-kristaller.

Allmän beläggningstjocklek är 35 ± 5um, vi kan också anpassa den enligt ditt krav.

(Iii) Utmärkt hög temperaturstabilitet och termisk chockmotstånd

I den högtemperaturmiljön i PVT-metoden visar TAC-belagd ring för PVT-tillväxt av SIC-enkristall utmärkt termisk stabilitet.

Motstånd mot H2, NH3, SIH4, SI

Ultrahög renhet för att förhindra förorening av processen

Hög motstånd mot termiska stötar för snabbare driftscykler

Det kan tåla långvarig hög temperatur bakning utan deformation, sprickor eller beläggning. Under tillväxten av SIC -kristaller förändras temperaturen ofta. Vetek Semiconductors TAC -belagda ring för PVT -tillväxt av SIC -enkristall har utmärkt termisk chockmotstånd och kan snabbt anpassa sig till snabba temperaturförändringar utan sprickor eller skador. Ytterligare förbättra produktionseffektiviteten och produktkvaliteten.

Vetek Semiconductor är väl medveten om att olika kunder har olika PVT SIC -kristalltillväxtutrustning och processer, så det tillhandahåller anpassade tjänster för TAC -belagda ring för PVT -tillväxt av SIC -enstaka kristall. Oavsett om det är storleksspecifikationerna för ringkroppen, beläggningstjockleken eller specialprestanda, kan vi skräddarsy den enligt dina krav för att säkerställa att produkten perfekt matchar din utrustning och process, vilket ger dig den mest optimerade lösningen.

Fysikaliska egenskaper hos TAC -beläggning

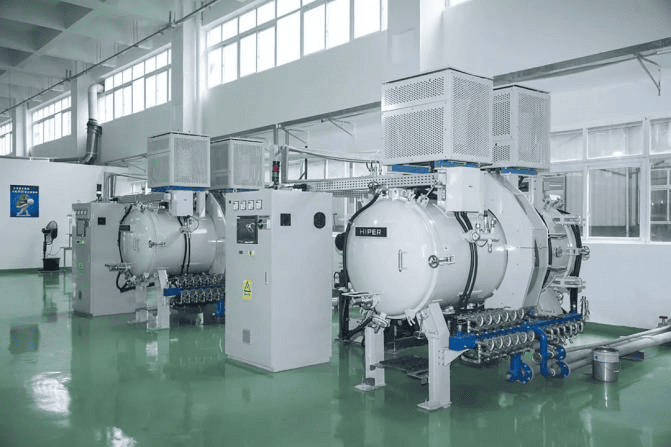

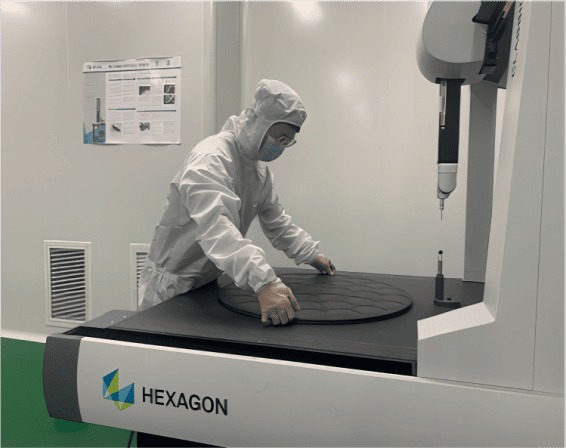

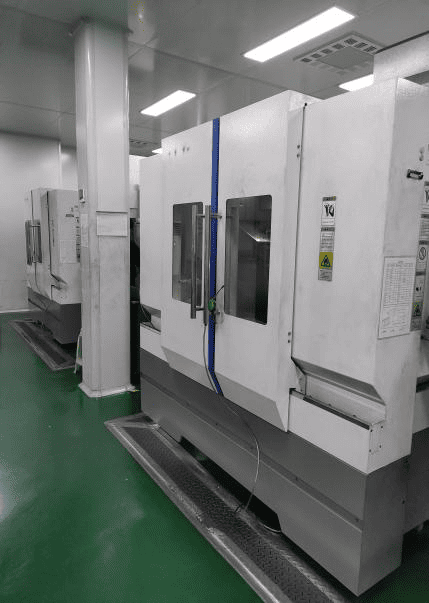

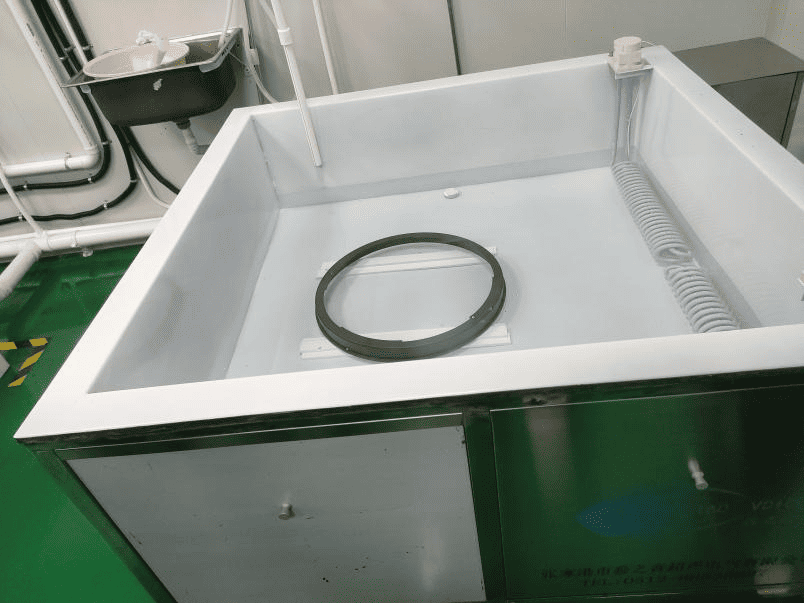

Det halvledareTAC -belagd ring produktionsbutiker
