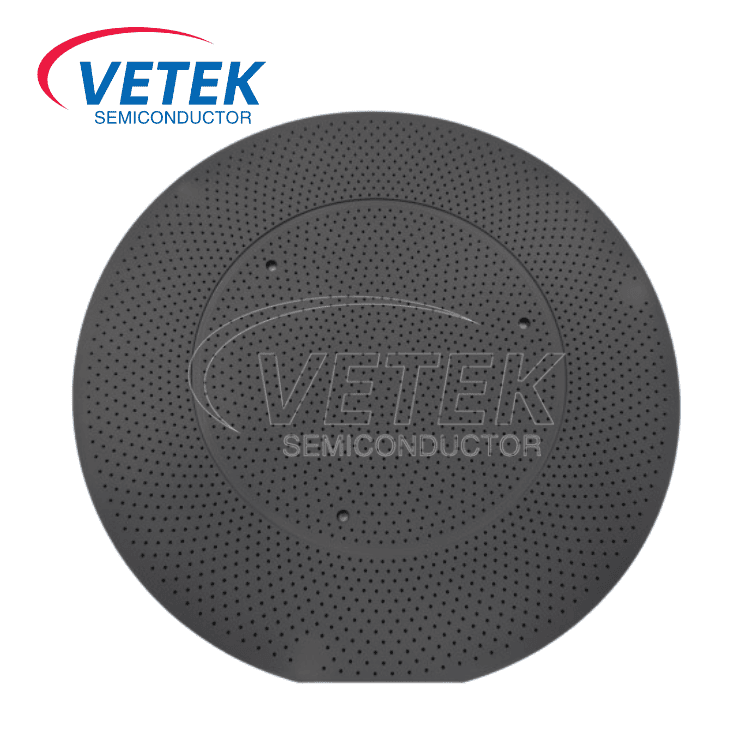

CVD SIC -belagd skiva Susceptor

Vid halvledartillverkning är epitaxi ett kritiskt steg i chipproduktionen, och skivan susceptor, som en nyckelkomponent i epitaxial utrustning, påverkar direkt enhetligheten, defekthastigheten och effektiviteten för epitaxial skikttillväxt. För att ta itu med branschens ökande efterfrågan på material med hög renhet introducerar Veteksemicon den CVD SIC-belagda skivan susceptor, med ultralät renhet (≤100ppb, ICP-E10-certifierad) och fullstor kompatibilitet (6 ”, 8”, 12 ”), positionering av en ledande lösning för avancerad epitaxiellt och överskattningskompati.

Ⅰ. Kärnfördelar

1. Branschledande renhet

Silikonkarbidbeläggningen (SIC), avsatt via kemisk ångavsättning (CVD), uppnår föroreningsnivåer av ≤100 ppb (E10-standard) som verifieras av ICP-MS (induktiv kopplad plasmasspektrometri). Denna ultrahög renhet minimerar föroreningsrisker under epitaxiell tillväxt, vilket säkerställer överlägsen kristallkvalitet för kritiska tillämpningar såsom galliumnitrid (GaN) och kiselkarbid (SIC) vid bandgap-halvledartillverkning.

2. Exceptionellt högtemperaturmotstånd och kemisk hållbarhet

CVD SIC -beläggningen levererar enastående fysisk och kemisk stabilitet:

Högtemperaturuthållighet: stabil drift upp till 1600 ° C utan delaminering eller deformation;

Korrosionsbeständighet: Tål Aggressiva epitaxiella processgaser (t.ex. HCl, H₂), förlängande livslängd;

Låg termisk spänning: Matchar den termiska expansionskoefficienten för SIC -skivor, vilket minskar krigsriskerna.

3. Kompatibilitet i full storlek för mainstream-produktionslinjer

Tillgänglig i 6-tums, 8-tums och 12-tums konfigurationer, stöder Susceptor olika applikationer, inklusive tredje generationens halvledare, kraftenheter och RF-chips. Dess precisionskonstruerade ytor säkerställer sömlös integration med AMTA och andra mainstream-epitaxiella reaktorer, vilket möjliggör snabba produktionsuppgraderingar.

4. lokaliserat produktionsgenombrott

Genom att utnyttja proprietära CVD- och efterbehandlingsteknologier har vi brutit det utomeuropeiska monopolet på SIC-belagda siktbelagda sikt med hög renhet och erbjuder inhemska och globala kunder en kostnadseffektiv, snabbleverans och lokalt stödd alternativ.

Ⅱ. Teknisk excellens

● Precision CVD -process: Optimerade avsättningsparametrar (temperatur, gasflöde) säkerställer täta, porfria beläggningar med enhetlig tjocklek (avvikelse ≤3%), vilket eliminerar partikelförorening;

● Renrumstillverkning: Hela produktionsprocessen, från substratberedning till beläggning, genomförs i klass 100 renrum, som uppfyller halvledarkvalitetsstandarder;

● Anpassning: Skräddarsydd beläggningstjocklek, ytråhet (RA ≤0,5 um) och förbelagda åldrande behandlingar för att påskynda utrustningsutrustningen.

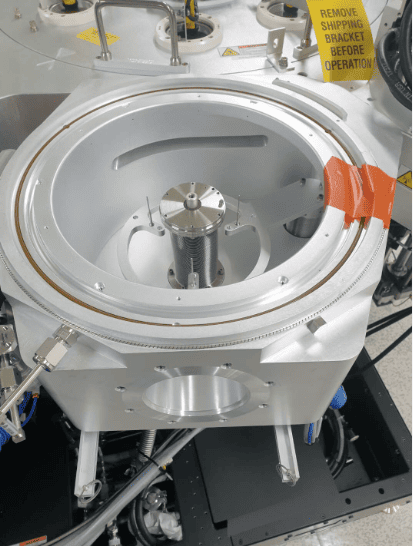

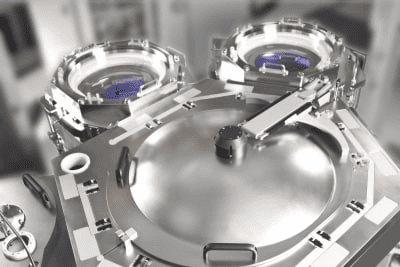

Ⅲ. Applikationer och kundfördelar

● Tredje generationens halvledarepitaxi: Idealisk för MOCVD/MBE -tillväxt av SIC och GaN, vilket förbättrar enhetens uppdelning av spänning och växlingseffektivitet;

● Kiselbaserad epitaxi: Förbättrar skiktets enhetlighet för högspännings-IGBT: er, sensorer och andra kiselanordningar;

● Värde levererad:

Minskar epitaxiella defekter och ökar chiputbytet;

Sänker underhållsfrekvensen och den totala ägandekostnaden;

Påskyndar självständigheten för leveranskedjan för halvledarutrustning och material.

Som en pionjär inom hög renhet CVD-SIC-belagda skivskyddare i Kina är vi engagerade i att främja halvledartillverkning genom banbrytande teknik. Våra lösningar säkerställer tillförlitlig prestanda för både nya produktionslinjer och eftermonteringar av äldre utrustning, vilket ger epitaxiala processer med oöverträffad kvalitet och effektivitet.

Grundläggande fysiska egenskaper hos CVD SIC -beläggning
