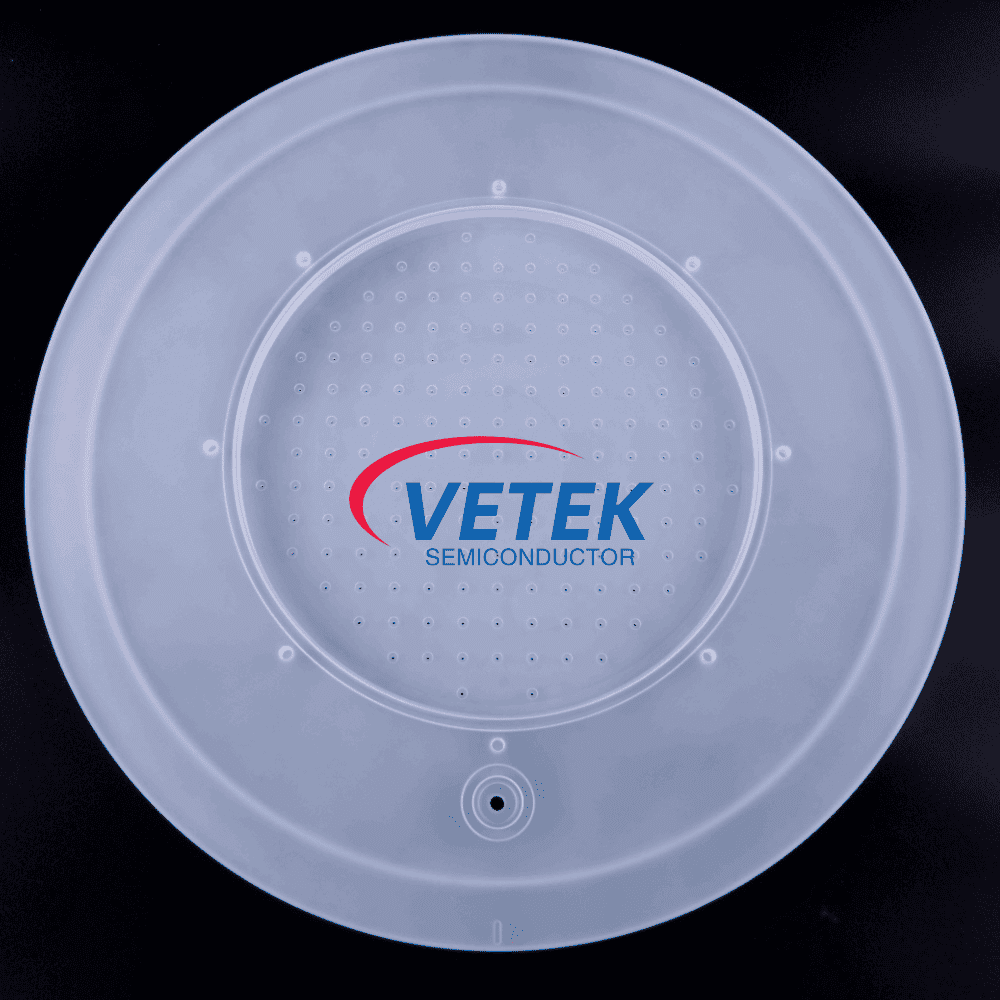

Kvartens gasfördelningsplatta

Kvartgasgasfördelningsplattor, även kända som kvarts duschhuvuden, är kritiska komponenter i halvledartillverkning. Genom att utnyttja den exceptionella renheten, högtemperaturmotståndet och korrosionsbeständigheten hos kvarts säkerställer dessa plattor ett enhetligt och stabilt flöde av processgaser på skivytan. Denna exakta leverans är avgörande för att upprätthålla kvaliteten och enhetligheten hos deponerade filmer eller etsade funktioner.

Nyckelfunktioner hos hög renhet smält kvarts

● Material: 99,99%High Penity Fused Quartz

● Hög temperaturmotstånd: Tål temperaturer över 1000 ℃

● Korrosionsmotstånd: Utmärkt hållbarhet mot processgaser och plasmamiljöer

● Precision gasflöde: Enhetlig mikrohålsfördelning för optimal gasleverans och avsättningens enhetlighet

● Anpassningsbar design: Storlek, hålmönster och monteringsfunktioner kan skräddarsys för specifika utrustningsmodeller

Kärnroller i halvledartillverkning

1. Fysisk ångavsättning (PVD) & kemisk ångavsättning (CVD)

Roll: I PVD- och CVD -processer riktar gasfördelningsplattan exakt reaktiva gaser (t.ex. silan, ammoniak, syre) eller föregångare på skivan för att bilda en önskad tunn film.

Specifika användningsområden:

● Uniformitetskontroll: Plattans exakt konstruerade mikrohål säkerställer att gasflödet och koncentrationen är enhetlig över hela skivytan. Detta är viktigt för att deponera filmer med konsekvent tjocklek och prestanda.

● Förebyggande av kontaminering: Kvarts höga renhet förhindrar plattan från att reagera med processgaser eller frigöra föroreningar. Detta upprätthåller filmens renhet och förhindrar defekter på skivytan.

2. Plasma-förbättrad kemisk ångavsättning (PECVD)

Roll: I PECVD levererar kvartsens duschhuvud inte bara reaktiva gaser utan fungerar också som en elektrod för plasmagenerering.

Specifika användningsområden:

● Plasma-tändning: Duschhuvudet är vanligtvis anslutet till en radiofrekvens (RF) kraftkälla för att generera en plasma. Partiklar med hög energi inom plasma främjar nedbrytningen av gasformiga reaktanter, vilket möjliggör filmavsättning vid lägre temperaturer.

● Termisk stabilitet: Kvarts uppvisar utmärkt termisk stabilitet, vilket gör att den tål den högtemperaturplasmiljön. Detta hjälper till att upprätthålla en enhetlig temperatur inom processkammaren, vilket ytterligare säkerställer filmkvalitet och konsistens.

3. Torr etsning

Roll: Vid torr etsning introducerar gasfördelningsplattan reaktiva etsningsgaser (t.ex. fluorkolväten, klor) i etsningskammaren.

Specifika användningsområden:

● Etsningens enhetlighet: Plattan säkerställer ett enhetligt flöde och koncentration av etsningsgaser, vilket garanterar konsekvent etsdjup och profil över hela skivan. Detta är avgörande för att uppnå de exakta mönstren som krävs för avancerade halvledarenheter.

● Korrosionsbeständighet: De starka frätande egenskaperna hos etsgaser kräver ett hållbart material. Quartzs höga korrosionsmotstånd förlänger duschhuvudets livslängd och minskar risken för processavbrott.

4. Rengöring av skivor

Roll: I specifika skivrengöringsprocesser används en kvartsgasfördelningsplatta för att leverera rengöringsgaser (t.ex. ozon, ammoniak) enhetligt till skivytan för att avlägsna rester eller föroreningar.

Specifika användningsområden:

● Konsekvent rengöring: Plattan säkerställer att rengöringsgaser når varje del av skivan, vilket möjliggör en grundlig och enhetlig rengöringsprocess.

● Kemisk kompatibilitet: Quartzs kompatibilitet med ett brett spektrum av rengöringskemikalier förhindrar reaktioner och upprätthåller rengöringsprocessens renhet och effektivitet.
