Fokusring för etsning
  • Fokusring för etsningFokusring för etsning
  • Fokusring för etsningFokusring för etsning

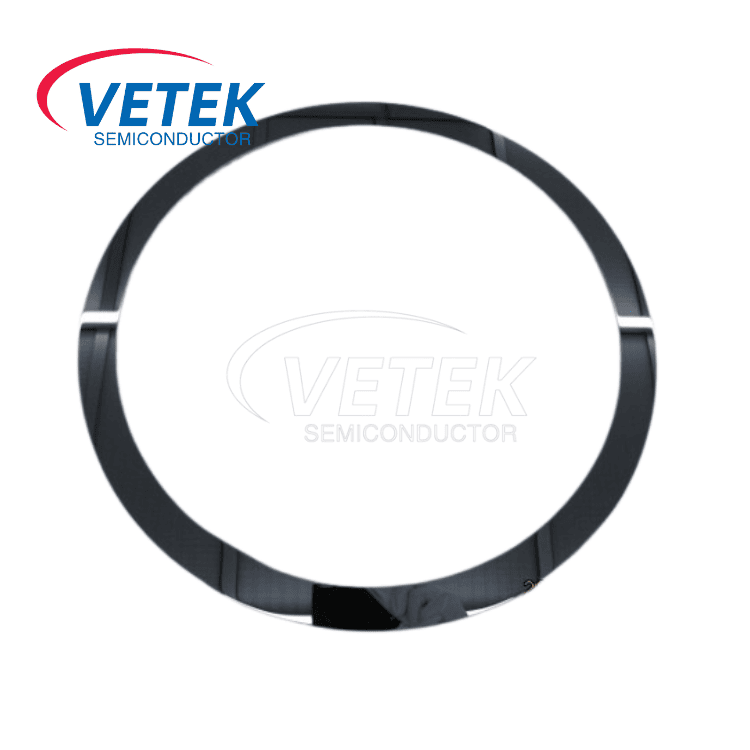

Fokusring för etsning

Fokusringar för etsning är nyckelkomponenten för att säkerställa processnoggrannhet och stabilitet. Dessa komponenter är exakt monterade i en vakuumkammare för att uppnå enhetlig bearbetning av nanoskala strukturer på skivytan genom exakt kontroll av plasmafördelning, kanttemperatur och elektrisk fält enhetlighet.

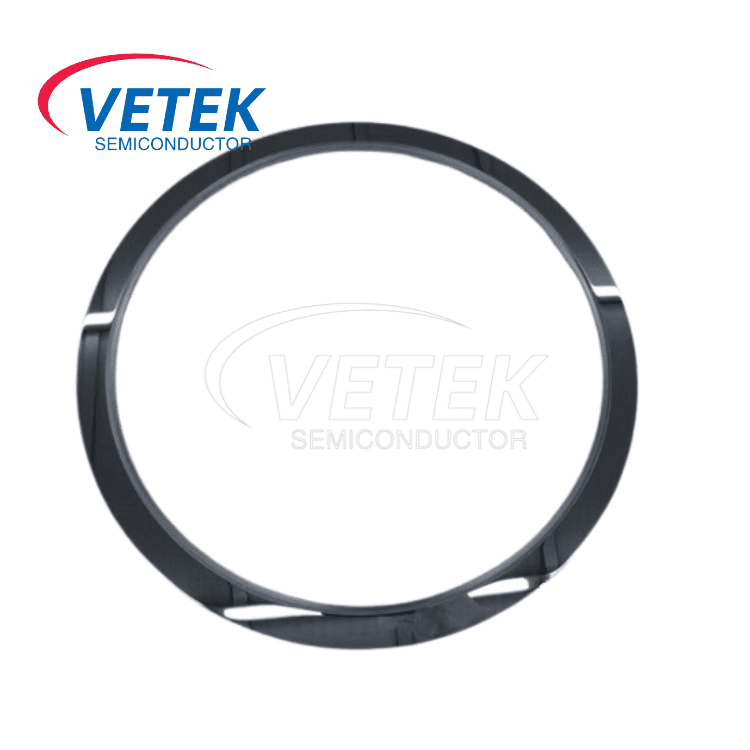

Monokristallina kisel etsningsringar är väsentliga komponenter i halvledarens etsningsprocesser genom att upprätthålla plasmiljönsstabilitet, skydda utrustning och skivor, optimera resursanvändningen och anpassa sig till avancerade processkrav. Dess prestanda påverkar direkt utbytet och kostnaden för chiptillverkning.


Den etsade fokusringen, elektroden och etc (kanttemperaturkontroller) är kärnförbrukningsartiklar för att säkerställa plasma -enhetlighet, temperaturkontroll och processupprepning. Dessa komponenter monteras exakt i vakuumkammaren i CVD, etsning och filmutrustning och bestämmer direkt noggrannheten och utbytet av etsningen från kanten till mitten av skivan.


Som svar på den stränga efterfrågan på materialegenskaper i avancerade tillverkningsprocesser innoverar Veteksemi genom att använda monokristallint kisel med hög renhet med en resistivitet på 10-20Ω · cm för att tillverka fokuseringsringar och stödja förbrukningsvaror. Genom samarbetsoptimering av materialvetenskap, elektrisk design och termodynamik kan VeteKsemi tillverka fokuseringsringar och stödja förbrukningsvaror. Överskridande överträffar traditionella kvartslösningar för att uppnå genombrottsförbättringar i livslängd, noggrannhet och kostnadseffektivitet.

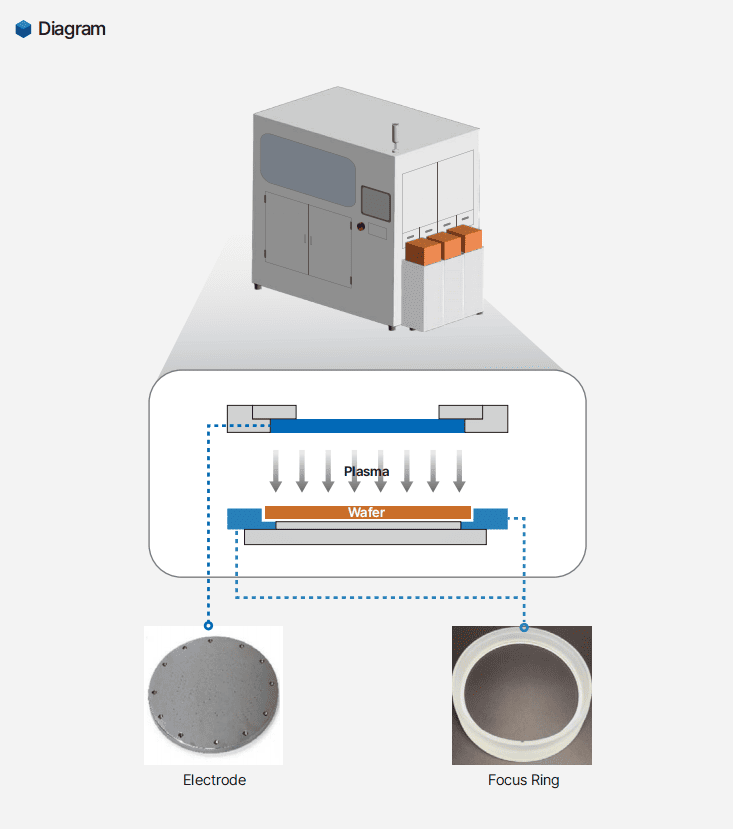

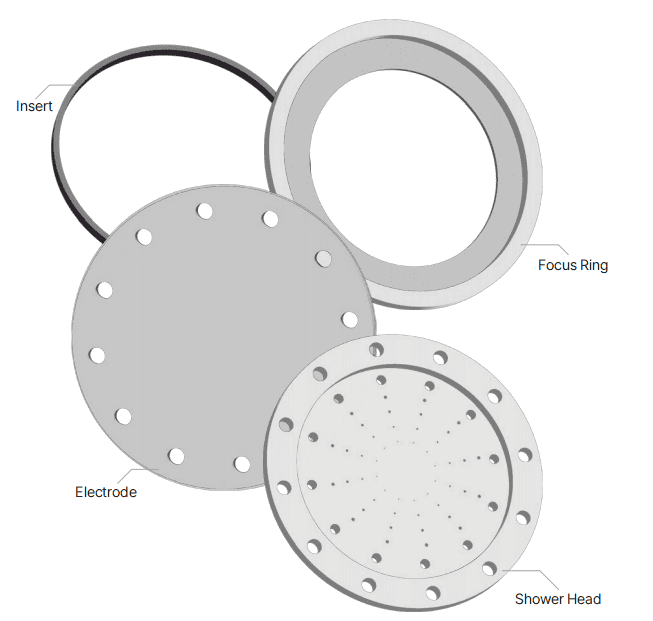

Focus ring for etching diagram


Kärnmaterialjämförelse och resistivitetsoptimering

Monokristallin kisel VS. Kvarts


Projekt
Monokristallint kiselfokuseringsring (10-20 Ω · cm)
Kvartsfokuseringsring
Motstånd mot plasmakorrosion
Life 5000-8000 wafers (fluor/klorbaserad process)
Livslängd 1500-2000 wafers
Termisk konduktivitet
149 W/m · k (snabb värmeavledning, ΔT fluktuation ± 2 ℃)
1,4W /M · K (ΔT fluktuation ± 10 ℃)
Termisk expansionskoe
2,6 × 10⁻⁶/k (skiva matchad, noll deformation)
0,55 × 10⁻⁶/k (enkel förskjutning)
Dielektrisk förlust
TanΔ <0,001 (exakt elektrisk fältkontroll)
tanδ ~ 0,0001 (elektrisk fältförvrängning)
Ytråhet
RA <0,1 um (klass 10 renlighetsstandard)
RA <0,5 um (hög partikelrisk)


Produktkärnae


1. Atomisk nivå processnoggrannhet

Resistivitetsoptimering + ultra-precisionspolering (RA <0,1 um) eliminerar mikroutladdning och partikelföroreningar för att uppfylla semi F47-standarder.

Den dielektriska förlusten (TANΔ <0,001) är starkt matchad med den skivdielektriska miljön, och undviker kant elektriskt fältförvrängning och stödja 3D NAND 89,5 ° ± 0,3 ° vertikal djuphålets etsning.


2. Intelligent systemkompatibilitet

Integrerad med ETC -kanttemperaturkontrollmodulen justeras dynamiskt av kylningsluftflödet med termoelement och AI -algoritm för att kompensera termisk drift för kammar.

Support anpassat RF -matchningsnätverk, lämpligt för mainstream -maskiner som Amat Centura, Lam Research Kiyo och ICP/CCP Plasmakällor.


3.. Omfattande kostnadseffektivitet

Livet för monokristallint kisel är 275% längre än för kvarts, underhållscykeln är mer än 3 000 timmar och den omfattande ägandekostnaden (TCO) minskas med 30%.

Resistivitetsgradientanpassningstjänst (5-100Ω · cm), exakt matchande fönstret Kundprocess (såsom GaN/Sic Wide Band Gap Material Etching).


Effekten av resistivitet


Projekt
Monokristallint kiselfokuseringsring (10-20 Ω · cm)
Monokristallint kisel med hög resistens (> 50 Ω · cm)
Kvartsfokuseringsring
Renhet
> 99.9999%
> 99.9999%
> 99,99%
Corrosion Life (Wafer Count)
5000-8000
3000-5000
1500-2000
Termisk chockstabilitet
ΔT> 500 ℃/s
ΔT> 300 ℃/s
ΔT <200 ℃/s
Läckströmdensitet
<1 μA/cm²
/ /
Skivutbytet ökas till
+1,2%~ 1,8%
+0,3%~ 0,7%
Basvärde

Produktsiella villkor


Minsta beställningskvantitet
1 uppsättning
Pris
Kontakt för anpassad offert
Förpackningsuppgifter
Standard exportpaket
Leveranstid
Leveranstid: 30-35 dagar efter orderbekräftelse
Betalningsvillkor
T
Leveransförmåga
600 uppsättningar/månad


Focus ring for etching working diagram

Hot Tags: Fokusring för etsning
Skicka förfrågan
Kontaktinformation
För frågor om kiselkarbidbeläggning, tantalkarbidbeläggning, specialgrafit eller prislista, vänligen lämna din e-post till oss så hör vi av oss inom 24 timmar.
